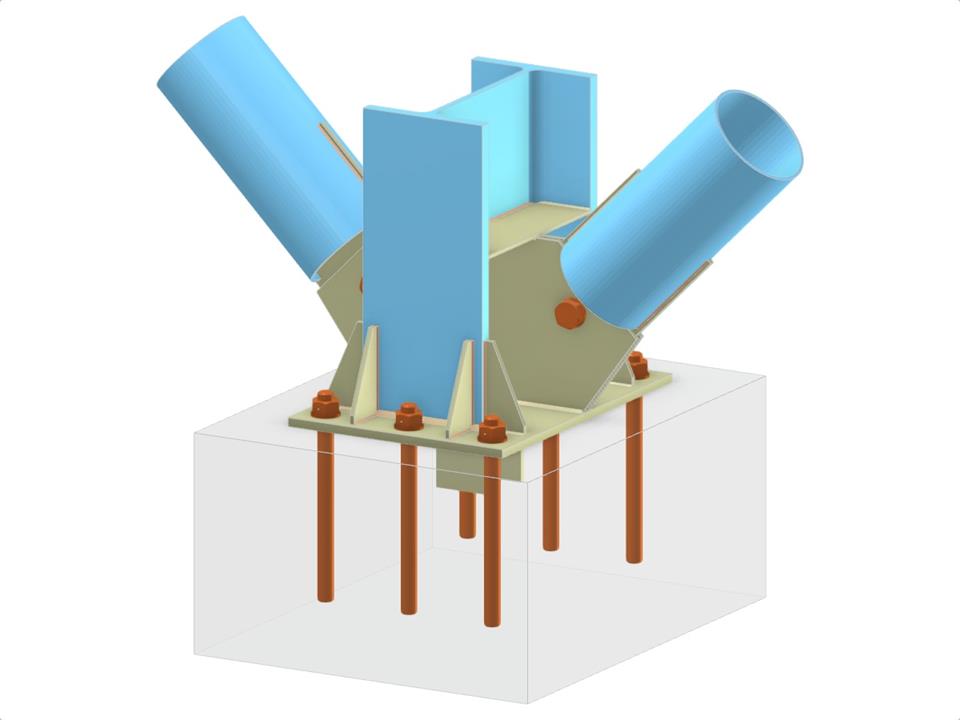

Tento model představuje složitou ocelovou konstrukci s I-profilovým sloupem s funkcí dvou diagonál z kruhových dutých profilů (CHS) spojených se stojinou. Součástí je patní deska se smykovou zarážkou pro stabilitu. Použit je přípojný plech a připojovací plech, doplněné žebry a vodorovnými výztuhami. Šroubový spoj diagonál zajišťuje tuhost konstrukce a kotvení doplňuje sestavu.
Základová patka se dvěma diagonálami svislého ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,584 t |
| Rozměry (metrické) | 4,000 x 2,000 x 0,000 m |
| Rozměry (imperiální) | 13.12 x 6.56 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
