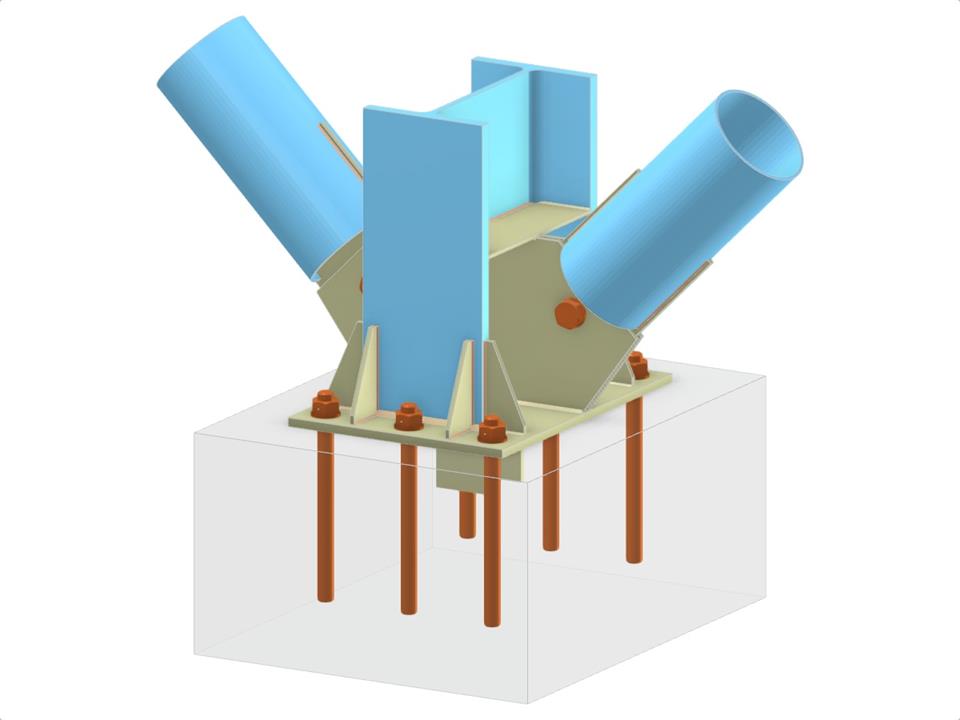

Este modelo representa uma estrutura complexa de aço com uma coluna de perfil I apresentando duas diagonais de seção tubular circular (CHS) conectadas à sua alma. Inclui uma placa de base com um lug de cisalhamento para estabilidade. Uma chapa de reforço e uma placa de conexão de lingueta são utilizadas, complementadas por nervuras e enrijecedores horizontais. A conexão diagonal aparafusada assegura a integridade estrutural, e a ancoragem completa a montagem.
Base de pilar com duas diagonais de contraventamento vertical
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,584 t |
| Dimensões (métricas) | 4,000 x 2,000 x 0,000 m |
| Dimensões (imperiais) | 13.12 x 6.56 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
