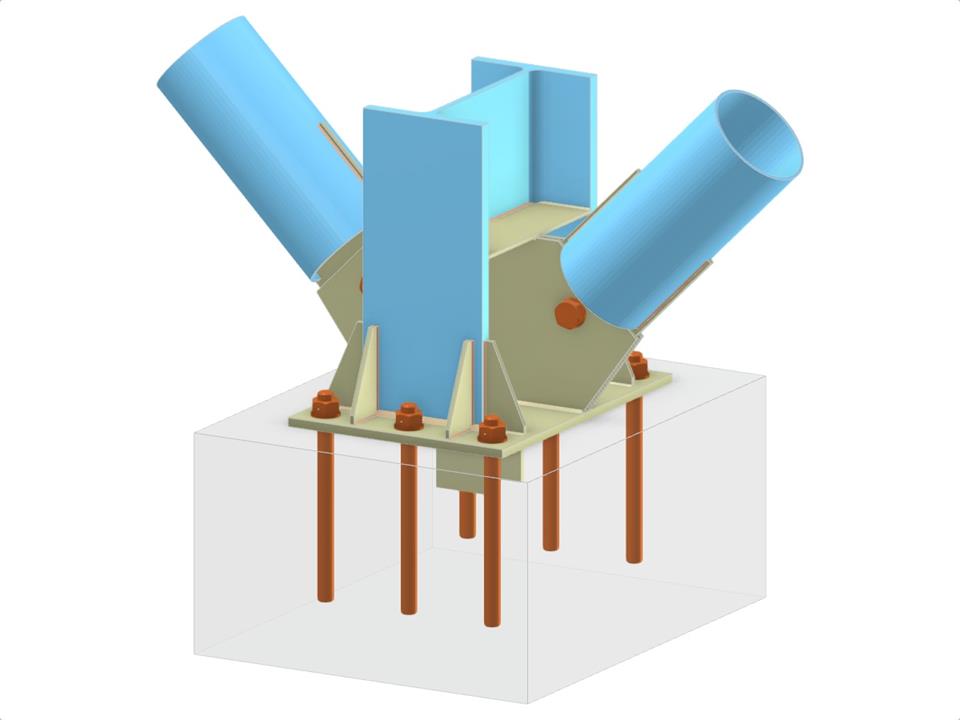

Dieses Modell stellt eine komplexe Stahlkonstruktion mit einer I-Profil-Stütze dar, die über zwei mit dem Steg verbundene Diagonalen mit kreisförmigem Hohlprofil (KHP) verfügt. Es enthält eine Fußplatte mit einem Schubdübel für Stabilität. Es werden ein Knotenblech und eine Zungenverbindungsplatte verwendet, die durch Rippen und horizontale Steifen ergänzt werden. Die geschraubte Diagonalverbindung gewährleistet strukturelle Integrität und die Verankerung vervollständigt den Aufbau.
Stützenfuß mit zwei Diagonalen der vertikalen Ausfachung
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,584 t |
| Abmessungen (metrisch) | 4,000 x 2,000 x 0,000 m |
| Abmessungen (imperial) | 13.12 x 6.56 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
