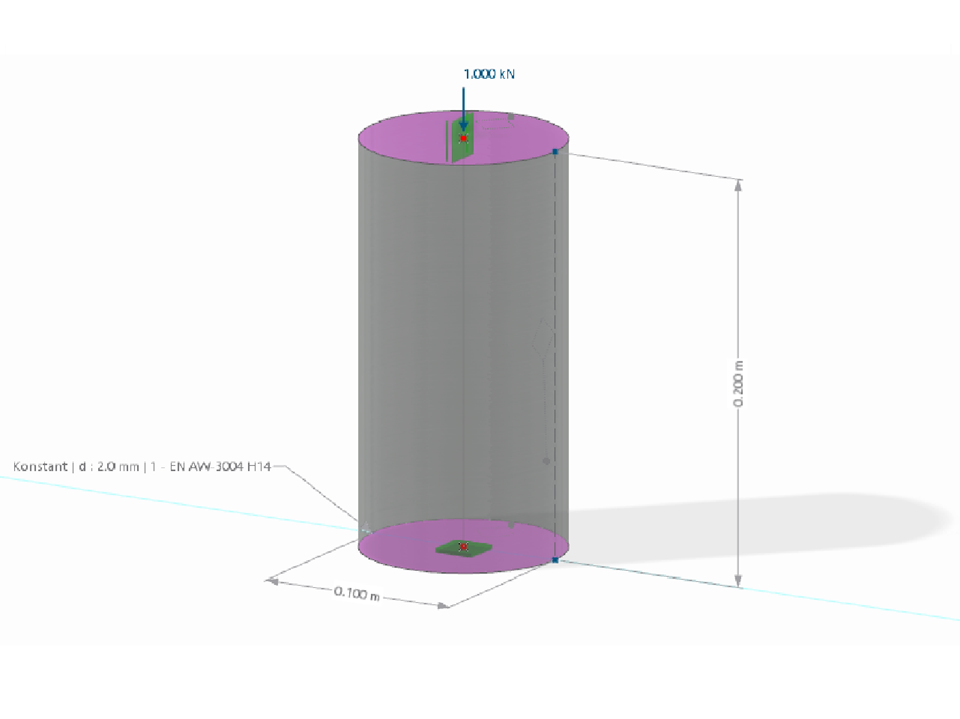

Модель состоит из алюминиевой цилиндрической оболочки высотой 0,2 м и толщиной 2 мм с диаметром 0,1 м. Верхняя и нижняя поверхности выполнены в виде жёстких поверхностей и загружены силой 1 кН, соответственно, либо закреплены от перемещений. Путём последовательного уточнения сетки с 15 мм до 3 мм исследуется влияние шага сетки на критическую нагрузку потери устойчивости в линейном анализе потери устойчивости.
Эта модель в статье о сходимости сетки служит в качестве примера.
KB 001914 | Исследование сходимости сетки | Алюминиевая оболочка
| Количество узлов | 6 |
| Количество линий | 7 |
| Количество стержней | 1 |
| Количество поверхностей | 3 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,001 t |
| Размеры (метрические) | 1,050 x 0,200 x 0,100 m |
| Размеры (имперские) | 3.44 x 0.66 x 0.33 feet |
