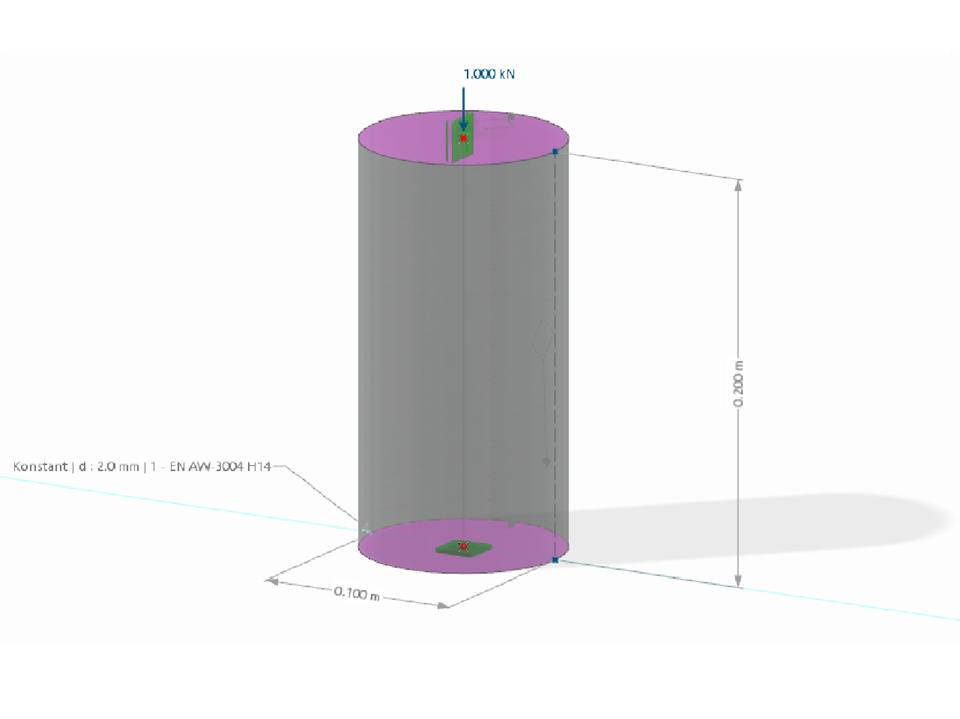

Le modèle se compose ici d’une coque cylindrique en aluminium de 0,2 m de hauteur et de 2 mm d’épaisseur, d’un diamètre de 0,1 m. Les surfaces supérieure et inférieure sont réalisées au moyen de surfaces rigides et chargées respectivement de 1 kN, ou bien elles sont appuyées de manière empêchant tout déplacement. Par un raffinement successif du maillage de 15 mm à 3 mm, l’influence de la finesse du maillage sur la charge critique de bifurcation de l’analyse linéaire de flambement est étudiée.
Ce modèle sert d’exemple dans l’article technique sur la convergence du maillage.
