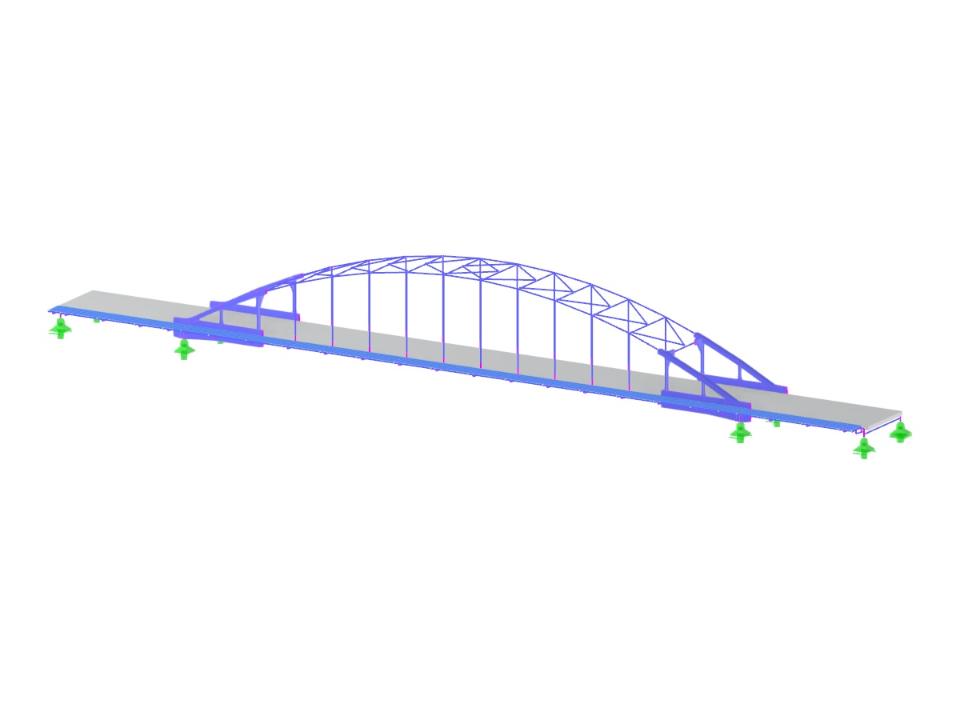

Глобальная модель клёпаного стального арочного моста 1936 года постройки, дополненная детальными 3D-подмоделями его исторических соединений. Арки, составные главные балки, поперечные балки, продольные балки, подвесы и ветровые связи смоделированы как стержни, многие из них с поперечными сечениями RSECTION, воспроизводящими характерную составную форму оригинальных сечений. Этот проект был представлен на премию Dlubal Community Awards 2026.
Проектирование конструкций: Witteveen+Bos (www.witteveenbos.com)
Модель, используемая в
Стальная арочная балка с подмоделями клепаных соединений
Скачивание невозможно
Проект заказчика / только просмотр
| Количество узлов | 91189 |
| Количество линий | 68997 |
| Количество стержней | 52910 |
| Количество поверхностей | 3690 |
| Количество тел | 0 |
| Количество загружений | 393 |
| Количество сочетаний нагрузок | 50 |
| Количество расчетных сочетаний | 102 |
| Общий вес | 2757,414 t |
| Размеры (метрические) | 181,240 x 20,656 x 19,540 m |
| Размеры (имперские) | 594.62 x 67.77 x 64.11 feet |
