Стальная конструкция кровли

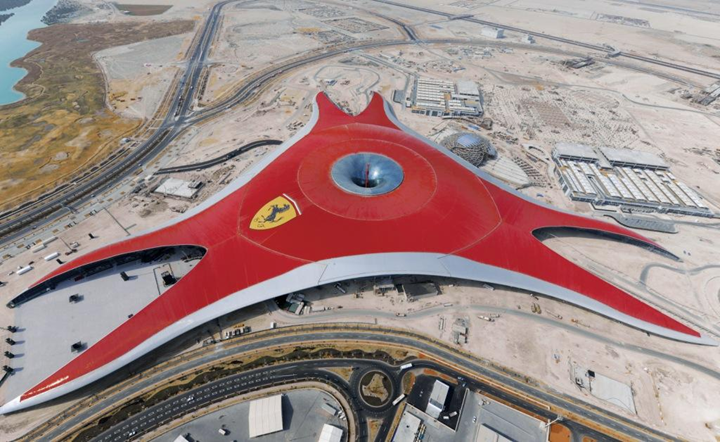

На острове Аль-Яс, крупнейшем природном острове Объединенных Арабских Эмиратов, был построен тематический парк «Ferrari World», служащий как центр досуга и развлечений.

Согласно проектной концепции от компании Benoy включает в себя здание под обширной кровлей не только окружную трассу Формулы 1, но и торговый центр размером 300 000 м², квартирные дома, причалы для яхт, а также несколько роскошных отелей и два поля для гольфа.

Весь парк был построен в два этапа. Первый этап был завершен в 2009 году, а второй в 2014.

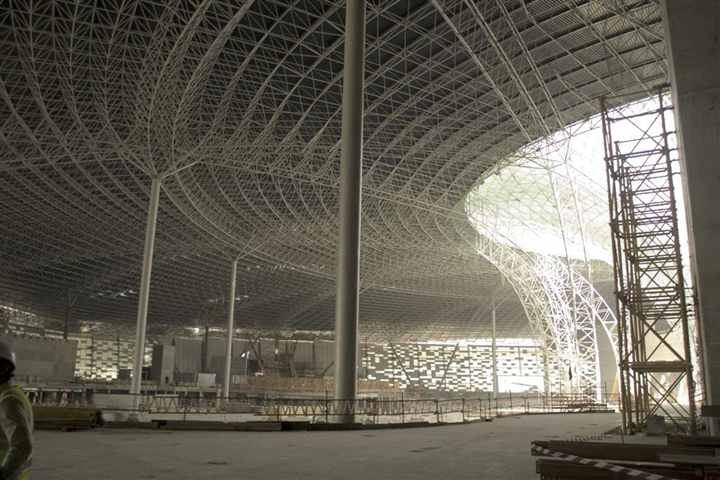

Выдающейся чертой парка «Ferrari World» затем является его кровля, конструкция которой состоит из пространственного каркаса MERO и занимает собой площадь около 195 000 м². Со своими 170 000 стержнями и 42 200 узлами она затем является самым большим когда-либо построенным пространственным каркасом.

Конструкция

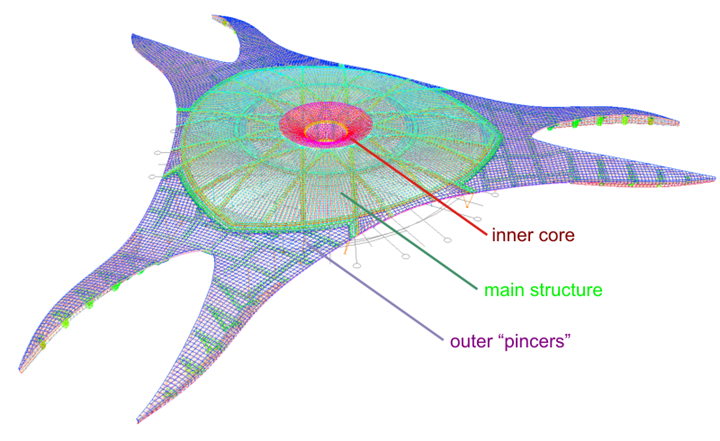

Для упрощения процесса моделирования была вся конструкция разделена на три части:

• Внутреннее ядро
• Основная конструкция
• Три внешних «клешня»

Ядро представляет собой ферменную конструкцию с 4 025 соединениями и 13 346 арматурными стрежнями. Для расчета конструкции затем было создано 15 загружений, 89 сочетаний нагрузок и 2 расчетные сочетания.

Основная конструкция, со своими общими размерами 353 x 350 x 43 м, предстваляет самую большую и самую сложную часть. Она включает в себя 21 433 соединений и 87 102 стержней. В качестве сечений затем использовались стальные трубы из стали S 355 с пределом текучести 36 кН/см². Максимальный диаметр сечения стальных колонн составляет 1016 мм.

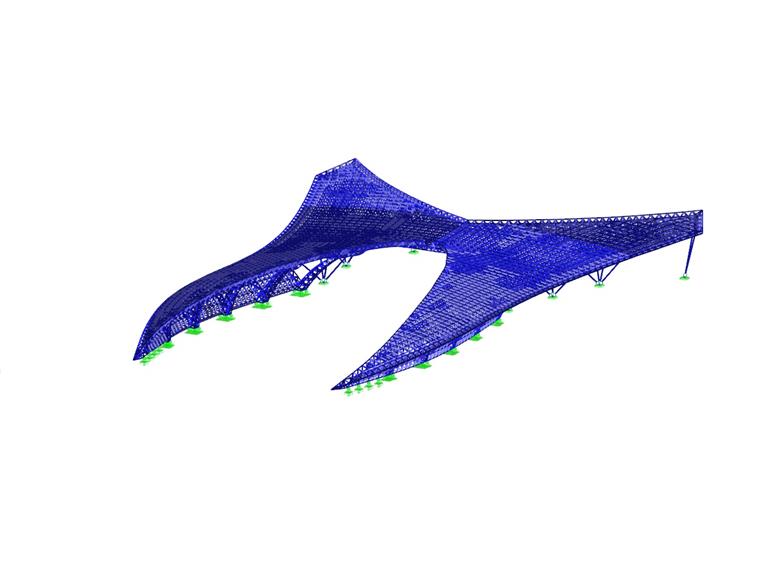

Поскольку все три конструкции «клешней» идентичны, можно было в расчетах ограничиться лишь на одну из них. Так что, в данном случае была создана одна четко организованная расчетная модель, состоящая из 5 687 соединений и 22 828 стержней. Концепцию расчета и проектирования конструкции затем представляют 26 загружений, 74 сочетаний нагрузок и 2 расчетных сочетаний.

Расчет конструкций

Расчет пространственной конструкции MERO выполнялся с помощью обычных средств конструктивного расчета для пространственных каркасов с шарнирными соединениями. В расчете всех соединений и стержней применялись указания компании MERO, основанные на норме DIN 18800.

При наличии соответствующей опоры, могут пространственные конструкции легко обеспечить передачу двухосной нагрузки. Благодаря потому деформации и силы в сечениях по сравнению с плоской конструкцией значительно уменьшаются, обеспечивая тем самым легкую и, следовательно, более экономичную систему.

Компания Mero-TSK уже долгие годы использует для расчета своих каркасных конструкций программу RSTAB. Потому неудивительно, что тематический парк «Ferrari World» тоже рассчитывался в ней. Конкретнее инженеры применили ее текущую версию RSTAB 6, поскольку лишь она позволяла обработать столь большое количество стержней. Весь процесс был таков, что сначала инженеры из Mero-TSK использовали специально разработанные препроцессоры для создания геометрии и сгенерировали требуемую модель, которую затем с помощью файлов DXF и интерфейса RS-COM перенесли в программу для расчета каркасов од Dlubal Software.

Программа RSTAB включает в себя широкий спектр интерфейсов, благодаря которым в нее можно легко импортировать оригиналы CAD и других приложений. Поскольку все интерфейсы работают на двустороннем принципе, можно RSTAB модели экспортировать также обратно в исходную программу. В данном случае, например, широко применялся обмен данными с программой MS Excel. Открытая архитектура программы RSTAB позволяет быстро и эффективно интегрировать программное обеспечение для расчета конструкций в процесс проектирования.

Однако в данном проекте стал затруднением и сам размер модели. Лишь благодаря отличному сотрудничеству между компанией Dlubal Software GmbH и инженерами из MERO-TSK удалось быстро все решить особые трудности, возникающие из-за огромного количества стержней в конструкции.
