Zábavní park Ferrari World na ostrově Al Yas, Spojené arabské emiráty

Zábavní park Ferrari World na ostrově Yas v Arabských emirátech je zábavní a rekreační areál se závodní dráhou pro formuli 1, nákupním střediskem, několika luxusními hotely a dvěma golfovými hřišti.

Obrovská volná střecha centra Ferrari World je největší prostorovou příhradovou konstrukcí, která kdy byla postavena.

Na ostrově Yas, největším přirozeném ostrově ve Spojených arabských emirátech, byl postaven zábavní a oddychový areál Ferrari World Theme Park.

Podle architektonického návrhu londýnského ateliéru Benoy obsahuje okruh přizpůsobený pro závody Formule 1, nákupní centrum o rozloze 300 000 m², obytné domy, přístavy a také několik luxusních hotelů a dvě golfová hřiště.

Park je budován ve dvou fázích - fáze 1 byla dokončena v roce 2009, druhá fáze se dostavěla v roce 2014.

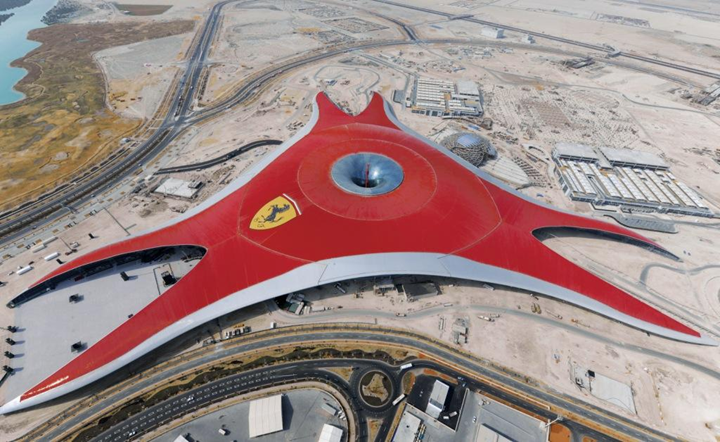

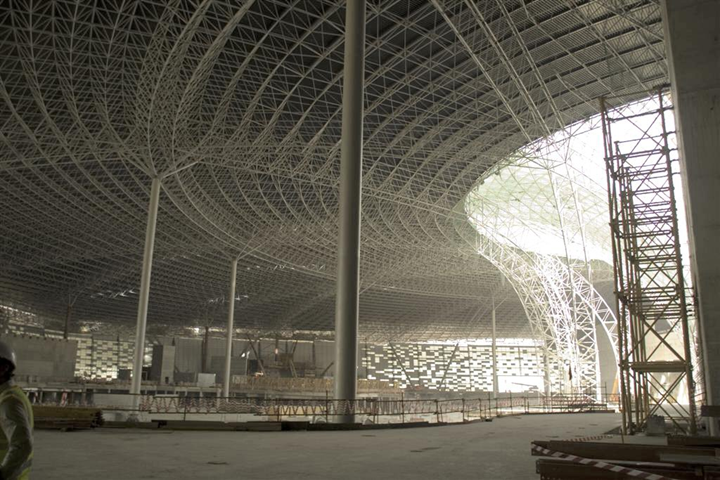

Ferrari World Theme Park je pokryt obrovskou střechou. Celá střešní konstrukce s plochou přibližně 195 000 m² je tvořena prostorovou prutovou konstrukcí firmy MERO. S celkovým počtem přibližně 170 000 prutů a 42 200 spojů se jedná o největší prostorovou prutovou konstrukci, která kdy byla postavena.

Konstrukce

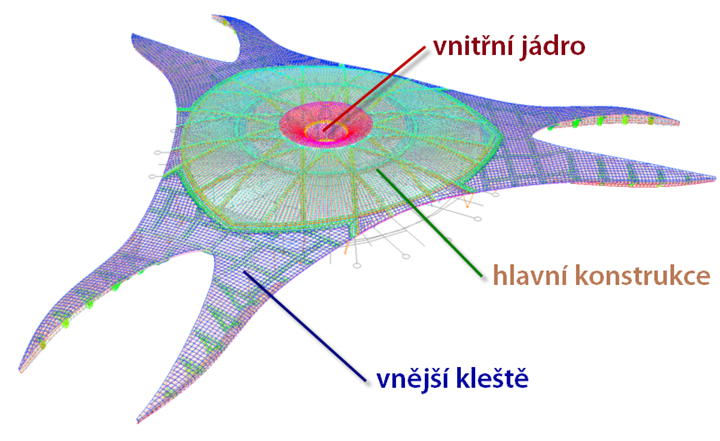

Pro modelování byla celá konstrukce rozdělena do tří částí:

  • Vnitřní jádro
  • Hlavní konstrukce
  • Tři vnější "zuby"

Jádro se skládá z příhradové konstrukce se 4 025 klouby a 13 346 pruty. Pro statický výpočet bylo vytvořeno 15 zatěžovacích stavů, 89 kombinací zatížení a 2 kombinace výsledků.

Hlavní konstrukce je s rozměry 353 x 350 x 43 metrů největší a nejnáročnější částí konstrukce. Konstrukci tvoří 21 433 uzlů a 87 102 prutů. Pro ocelové trubky byly zvoleny průřezy s třídou oceli S 355 s mezí kluzu 36 kN/cm2. Maximální průměr ocelových sloupů je 1016 mm.

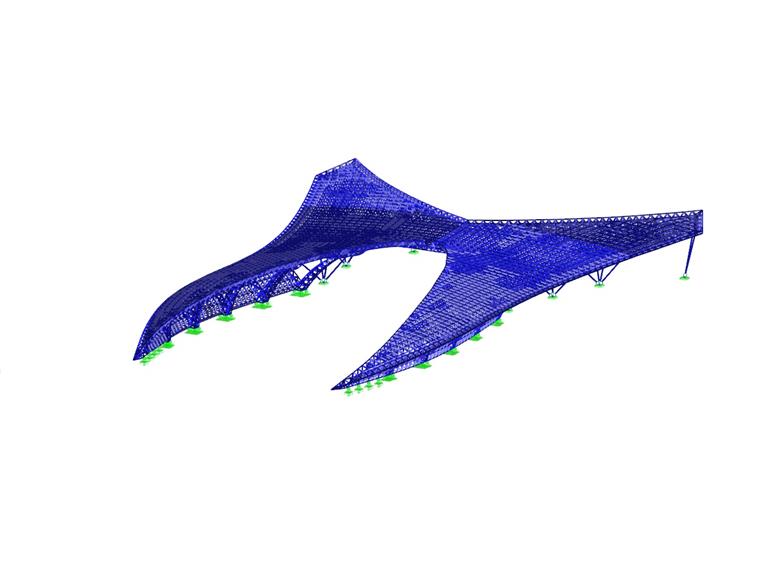

Při modelování tří stejných "zubů" bylo možné provést statický výpočet pouze jednoho z nich. Z toho vyplývá poměrně přehledný výpočetní model z 5 687 uzlů a 22 828 prutů. Posouzení konstrukce bylo provedeno pro 26 zatěžovacích stavů, 74 kombinací zatížení a 2 kombinace výsledků.

Statický výpočet

Výpočet prostorového rámu od společnosti MERO probíhal s obvyklými prostředky statického výpočtu prostorových rámů s kloubovými spoji. Posouzení uzlů a prutů bylo provedeno podle směrnice společnosti MERO podle DIN 18800.

Prostorové konstrukce jsou schopny přenášet dvouosé zatížení, pokud je zvoleno vhodné podepření. Ve srovnání s rovinnou konstrukcí se výrazně snižují deformace a síly v průřezech, a vzniká tak lehký a hospodárný konstrukční systém.

Společnost Mero-TSK již řadu let využívá program RSTAB jako software pro statické výpočty prutových konstrukcí. Zábavní park Ferrari World byl navržen v programu RSTAB, ve kterém je možné posuzovat velké množství prutů. Společnost Mero-TSK použila pro vytvoření geometrie speciálně vyvinuté preprocesory a exportovala model pomocí souborů DXF a rozhraní RS-COM do programu Dlubal Software pro statické výpočty prutových a příhradových konstrukcí.

Program RSTAB obsahuje široké spektrum rozhraní, s jejichž pomocí lze importovat také CAD podklady jiných aplikací. Stejně tak lze výsledky statického výpočtu exportovat i do jiných programů pro posouzení nebo výpočty. Zde se velmi často používá využití výměny dat s programem MS Excelem. Otevřená architektura programu RSTAB umožňuje efektivně integrovat software pro statické výpočty do procesu posouzení.

Velikost konstrukce byla v tomto projektu velkou výzvou. Díky výborné spolupráci mezi společností Dlubal Software a zaměstnanci společnosti MERO-TSK se při tomto množství prutů vyskytovaly pouze ojedinělé problémy, které byly vyřešeny rychle a individuálně.

Statika a konstrukce MERO-TSK International GmbH & Co. KG, Würzburg
www.mero.de
Architektonický návrh Benoy Limited
Newark, VB
www.benoy.com
Investor Aldar, investiční společnost se sídlem v Abú Zabí
Ostrov Yas, Abú Zabí, Spojené arabské emiráty
www.yasisland.com


Zadání projektu

Data modelu

Počet uzlů 5687
Počet prutů 22828
Počet zatěžovacích stavů 24
Počet kombinací zatížení 55
Počet kombinací výsledků 2
Celková hmotnost 1166,691 t
Rozměry 224,402 x 298,688 x 32,338 m
Verze programu 6.03.16
