Промышленное фильтрационное оборудование, Германия

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

Проектирование конструкций Питер и Партнер
Инженерное общество строительной механики, Много
www.ifs-peter-partner.de

При разработке проекта фильтрaционного оборудования и сушилки, включая мешалку, был выполнен комплексный расчет напряжений и деформаций в RFEM. Особой проектной задачей было подробное моделирование конструкции, включающей 1424 поверхностей, 158 тел и 425 стержней.

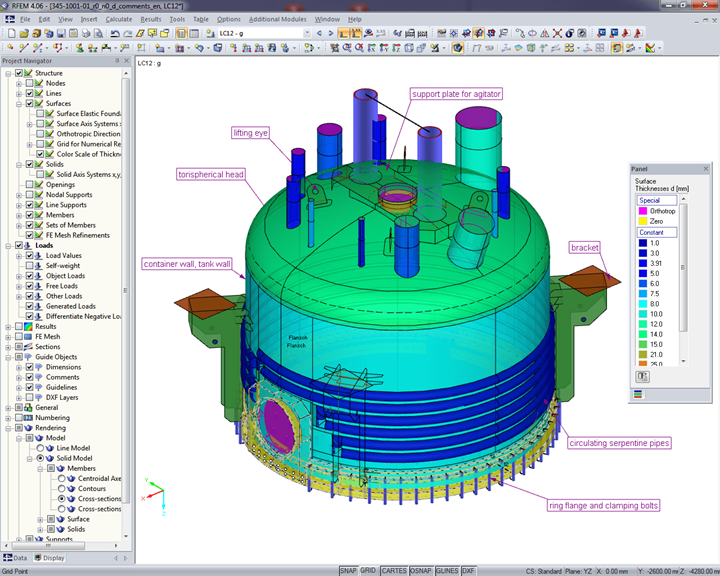

Ввод модели

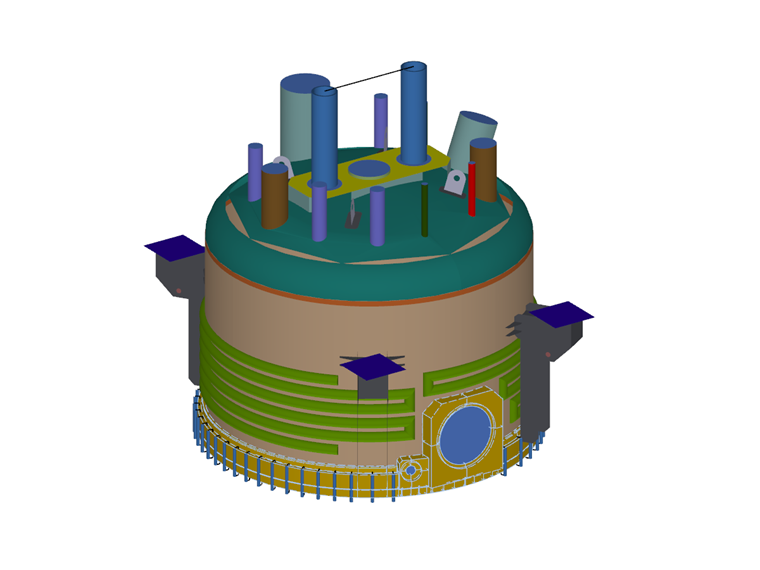

Конструкция моделировалась с помощью линейной упругой оболочки и твердых элементов. Он состоит из следующих основных компонентов:

  • Опорная плита
  • Фильтрующая пластина
  • Контейнерная стенка с нанесенным внизу основанием Klöpper и кольцевым фланцем
  • Консоли на стенке сосуда
  • Статорная пластина для мешалки
  • Шея и подъемные проушины на Klöpperboden
  • кольцевые катушки

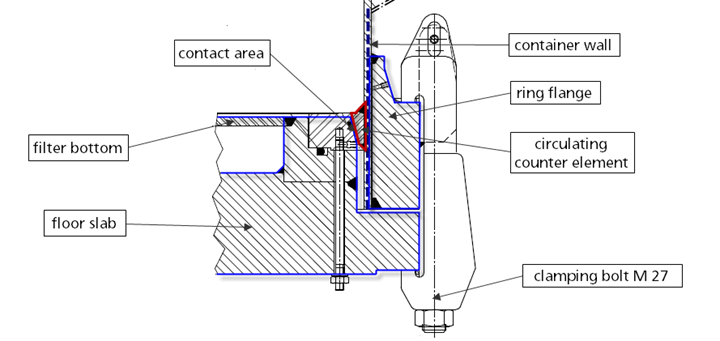

Особый интерес представляет моделирование соединения между контейнером и плитой пола. Внизу кольцевой фланец был представлен в качестве сплошного элемента на тарельчатой плите. Он был прикреплен к опорной плите с помощью 53 M 27 кронштейнов.

Винты кронштейна были равномерно распределены по окружности для обеспечения постоянного предварительного напряжения. Для того, чтобы можно было прижать кольцевой фланец к опорной плите с определенными преднапрягающими силами, круговой обратный компонент на стенке контейнера был смоделирован как сплошной элемент. Это позволило закрепить фланец контейнера на конусообразной опорной плите.

Чтобы смоделировать эту коническую связь, необходимо было определить свойство контакта между этими компонентами в расчетной модели. Для этого в модели контактные твердотельные элементы, образующие упругую пружину, были равномерно распределены по окружности.

Нагрузки

Для конструкции была применена следующая нагрузка:

  • Расчетный напорный бак -1/6 бар, нагрев с плоским дном -1/10 бар, нагревательный змеевик -1/10 бар
  • Вертикальные нагрузки от собственного веса и навесного оборудования
  • Расчетная температура -20/200 ° C
  • Внутреннее положительное и отрицательное давление с расчетом колебаний давления от 0,0 до 3,0 бар для 28000 циклов нагрузки по AD - S1 или S2
  • Нагрузка мешалки на 2 миллиона Изменения нагрузки

Расчет в RFEM

После создания пяти групп загружений из сосредоточенных нагрузок и создания сетки КЭ, в RFEM были определены внутренние силы, напряжения и деформации.

В дополнение к общему анализу напряжений, программа также выполнила расчеты на усталость из-за колебаний давления и нагрузки на мешалку.
