Introducción del modelo

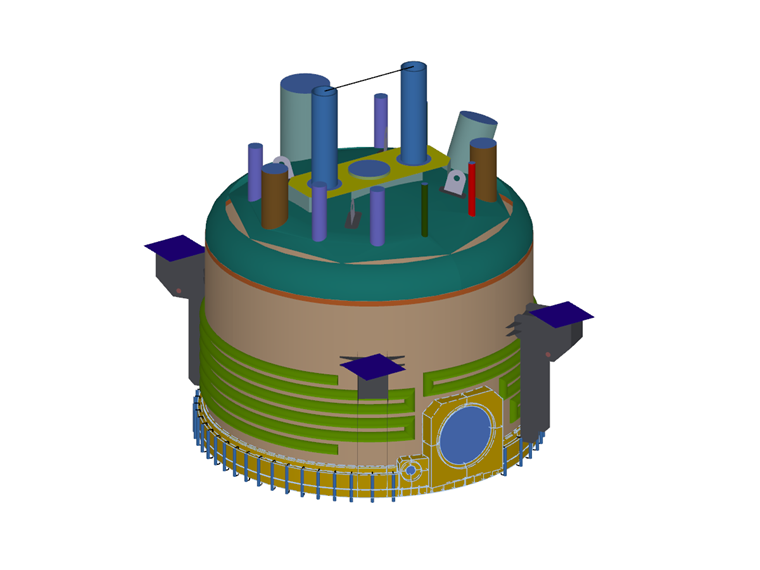

La construcción se modeló con elementos sólidos y láminas elásticas lineales. Se compone de los componentes principales siguientes:
- Losa de forjado
- Base de filtro
- Muro de contención con fondo abovedado y brida de anillo aplicada en la base
- Apoyos en el muro de contención
- Placa de apoyo para el agitador
- Unión de la tubería y ojos de elevación en el fondo abovedado
- Tuberías circulando en serpentina

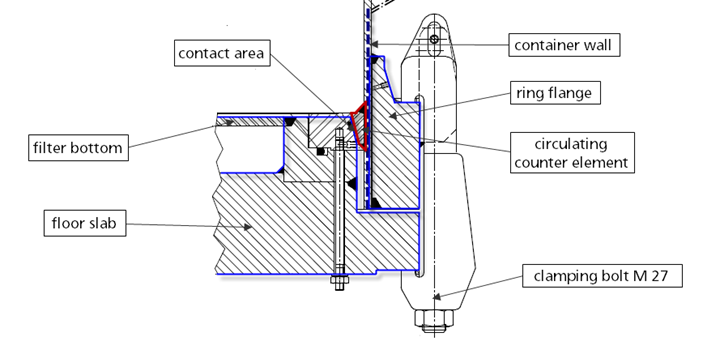

El modelado de la unión del contenedor y la placa de base ha resultado especialmente interesante. La brida de anillo se aplicó en la forma de un elemento sólido hasta el fondo de la placa del tanque. Ésta se fijó a la placa del fondo mediante 53 bulones de anclaje M 27.
Éstos se distribuyeron de forma uniforme sobre la circunferencia para asegurar un esfuerzo de pretensado constante. Para poder sostener la brida anular contra la placa base con fuerzas de pretensado definidas, se modeló un componente de contrapartida circunferencial en la pared del recipiente como un elemento sólido. Por ello, fue posible asegurar con abrazadera la brida del contenedor contra la placa de base cónica.
Para reproducir esta fijación cónica en RFEM, fue necesario definir las propiedades de contacto entre estos componentes estructurales en el modelo de análisis. Los elementos sólidos de contacto que definen el soporte elástico se distribuyeron de manera uniforme alrededor de la circunferencia.
Cargas
Se aplicaron las cargas siguientes a la construcción:
- Presión de cálculo del contenedor -1/6 bar, calentamiento para el fondo plano -1/10 bar, calentamiento para el serpentín -1/10 bar
- Cargas verticales debidas al peso propio y el equipamiento
- Temperatura de diseño -20/200 ° C
- Presión interna positiva y negativa con cálculo de las fluctuaciones de presión desde 0,0 a 3,0 bar para 28.000 ciclos de carga según AD-S1 y S2
- Cargas de agitación para cargas para 2 millones de ciclos de carga
Cálculo en RFEM
Se crearon 5 grupos de carga desde los casos carga singulares y se generó la malla de EF. A continuación se determinaron los esfuerzos internos, tensiones y deformaciones en RFEM.
Además del análisis general de tensiones, se realizaron los cálculos relativos a las fluctuaciones de la presión y cargas de agitación.
