Przemysłowe urządzenie filtrujące, Niemcy

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Statyka i konstrukcja Peter & Partner
Inżynierskie Towarzystwo Mechaniki Konstrukcyjnej, Much
www.ifs-peter-partner.de

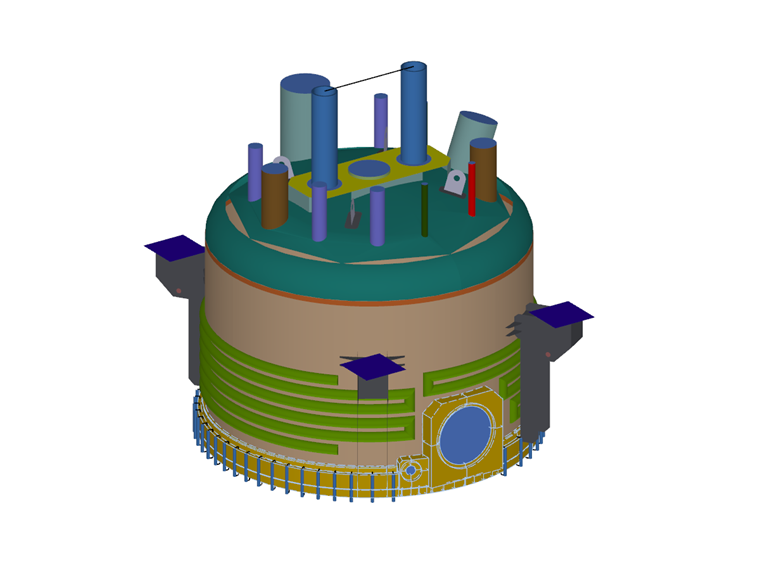

Projekt urządzenia filtrującego/suszącego z mieszadłem wymagał przeprowadzenia pełnej analizy naprężeń i odkształceń w programie RFEM. Szczególne wyzwanie projektowe stanowiło złożone modelowanie konstrukcji o 1424 powierzchniach, 158 bryłach i 425 prętach.

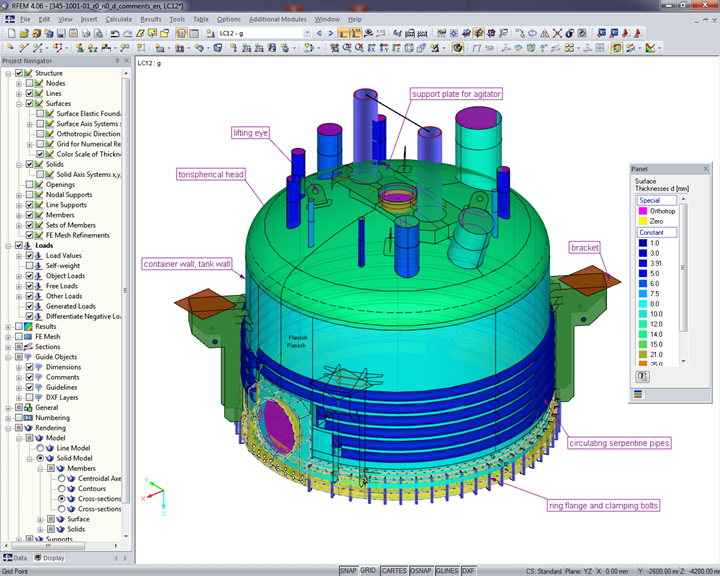

Wprowadzanie modelu

Konstrukcja została modelowana z wykorzystaniem liniowej powłoki sprężystej i elementów bryłowych. Składa się z następujących głównych elementów:

  • Płyta podstawy
  • Płyta filtracyjna
  • Ściana zbiornika z podstawą Klöpper i kołnierzem pierścieniowym zastosowanym poniżej
  • Konsole na ścianie naczynia
  • Płytka stojana do mieszadła
  • Szyja i unoszące oczy na Klöpperboden
  • obwodowe cewki półrurowe

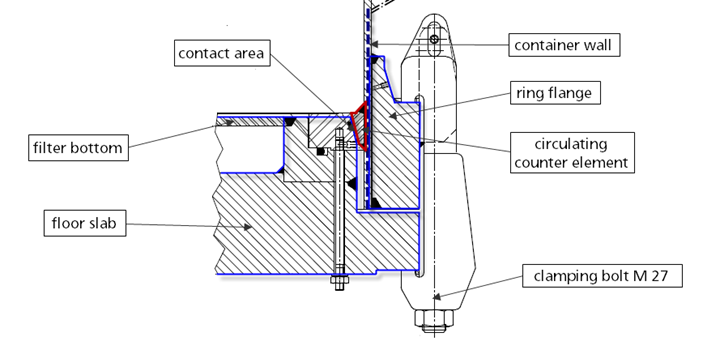

Szczególnie interesujące jest modelowanie połączenia między kontenerem a płytą stropową. Na dole pierścieniowy kołnierz został przedstawiony jako element bryłowy na płycie pojemnika. Został oparty o płytę podstawy za pomocą 53 śrub ze wspornikiem M 27.

Śruby wspornika zostały rozmieszczone równomiernie na obwodzie, aby zapewnić stałą siłę sprężającą. W celu umożliwienia usztywnienia kołnierza pierścieniowego o płytę podstawy przy użyciu określonych sił sprężających, obwodowy element przeciwstawny na ściance pojemnika został zamodelowany jako element bryłowy. Umożliwiło to usztywnienie kołnierza pojemnika o stożkowo nachyloną płytę podstawy.

Aby zasymulować to stężenie stożkowe, konieczne było zdefiniowanie właściwości kontaktu między tymi komponentami w modelu obliczeniowym. Aby to zapewnić, elementy bryłowe stykowe, które definiują sprężynę sprężystą, zostały równomiernie rozmieszczone na obwodzie w modelu.

Obciążenie

Do konstrukcji zastosowano następujące obciążenie:

  • Obliczeniowe ciśnienie w zbiorniku -1/6 bar, ogrzewanie płaskodenne -1/10 bar, wężownica grzewcza -1/10 bar
  • Obciążenia pionowe od ciężaru własnego i osprzętu
  • Temperatura obliczeniowa -20/200 ° C
  • Wewnętrzne nadciśnienie i podciśnienie z obliczeniem wahań ciśnienia od 0,0 do 3,0 bar dla 28000 cykli obciążenia zgodnie z AD - S1 lub S2
  • Obciążenia mieszadła wynoszą 2 miliony Wczytaj zmiany

Obliczenia w RFEM

Po utworzeniu pięciu grup przypadków obciążeń ze skupionych przypadków obciążeń i utworzeniu siatki ES, siły wewnętrzne, naprężenia i odkształcenia zostały określone w programie RFEM.

Oprócz ogólnej analizy naprężeń program przeprowadził także analizy zmęczeniowe wynikające z wahań ciśnienia i obciążenia mieszadła.
