Dispositivo di filtraggio industriale, Germania

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Ingegneria strutturale
Peter & Partner
Società di ingegneria della meccanica strutturale, molto
www.ifs-peter-partner.de

Il progetto del dispositivo di filtraggio/asciugamento, agitatore compreso, ha richiesto un'analisi completa delle tensioni e degli spostamenti generalizzati in RFEM. La struttura con 1.424 superfici, 158 solidi e 425 aste e la complessa modellazione rappresentava una sfida di progettazione.

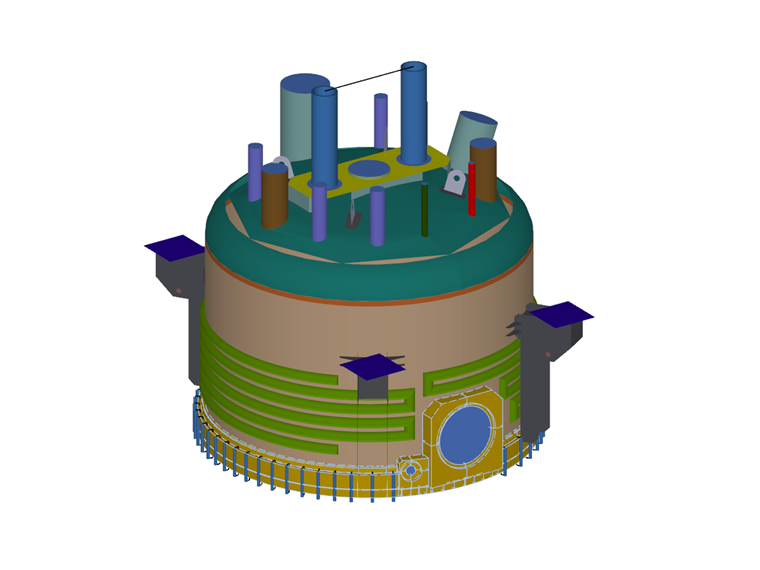

Input del modello

La struttura è stata modellata con guscio elastico lineare ed elementi solidi. È costituito dai seguenti componenti principali:

  • Piastra di base
  • Piastra filtro
  • Parete portacontainer con base Klöpper e flangia anulare applicata sotto
  • Console sulla parete della nave
  • Piastra statore per agitatore
  • Collo e occhi sollevati su Klöpperboden
  • Serpentine circonferenziali di semitubo

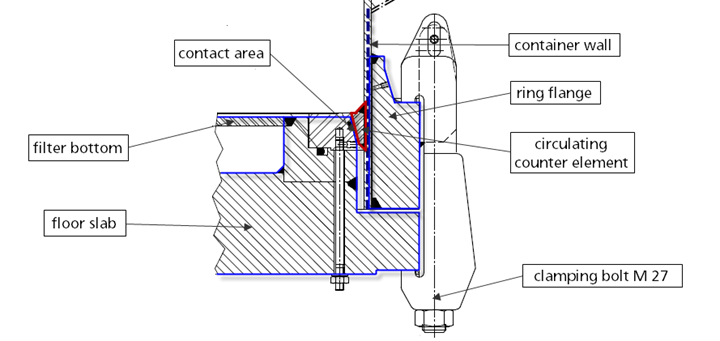

Di particolare interesse è la modellazione della connessione tra il contenitore e la soletta. Nella parte inferiore, una flangia anulare è stata rappresentata come un elemento solido sulla piastra del contenitore. È stato fissato contro la piastra di base con 53 viti a staffa M 27.

Le viti della staffa sono state distribuite uniformemente intorno alla circonferenza per garantire una forza di precompressione costante. Per poter fissare la flangia anulare contro la piastra di base con forze di precompressione definite, un contro componente circonferenziale sulla parete del contenitore è stato modellato come un elemento solido. Ciò ha consentito di rinforzare la flangia del contenitore contro la piastra di base inclinata conica.

Per simulare questo controvento conico, è stato necessario definire la proprietà del contatto tra questi componenti nel modello di calcolo. Per garantire ciò, gli elementi solidi di contatto che definiscono una molla elastica sono stati distribuiti uniformemente attorno alla circonferenza nel modello.

Carico

Il seguente caricamento è stato applicato alla struttura:

  • Serbatoio a pressione di progetto -1/6 bar, riscaldamento a fondo piatto -1/10 bar, batteria di riscaldamento -1/10 bar
  • Carichi verticali da peso proprio e attrezzature
  • Temperatura di progetto -20/200 ° C
  • Pressione interna positiva e negativa con progetto di fluttuazioni di pressione da 0,0 a 3,0 bar per 28000 cicli di carico secondo AD - S1 o S2
  • L'agitatore si carica per 2 milioni Carica modifiche

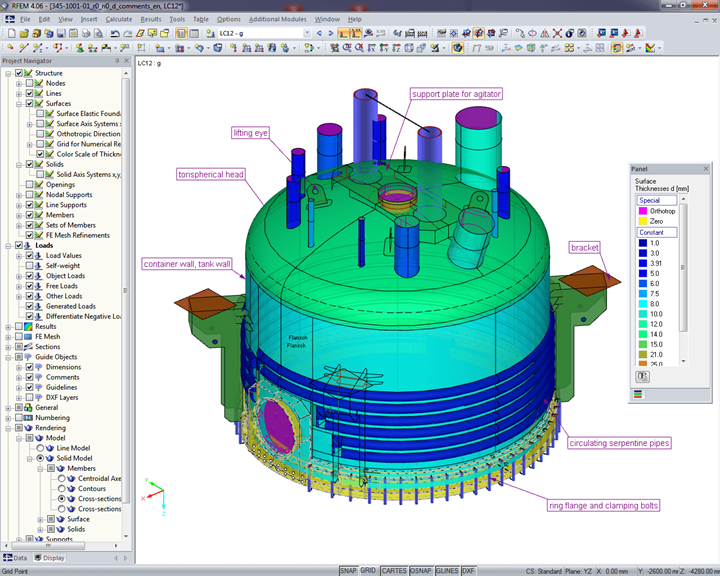

Calcolo in RFEM

Dopo la creazione di cinque gruppi di casi di carico dai casi di carico concentrato e la creazione della mesh FE, le forze interne, le sollecitazioni e le deformazioni sono state determinate in RFEM.

Oltre all'analisi generale delle sollecitazioni, il programma ha anche eseguito analisi di fatica dovute a fluttuazioni di pressione e carico dell'agitatore.
