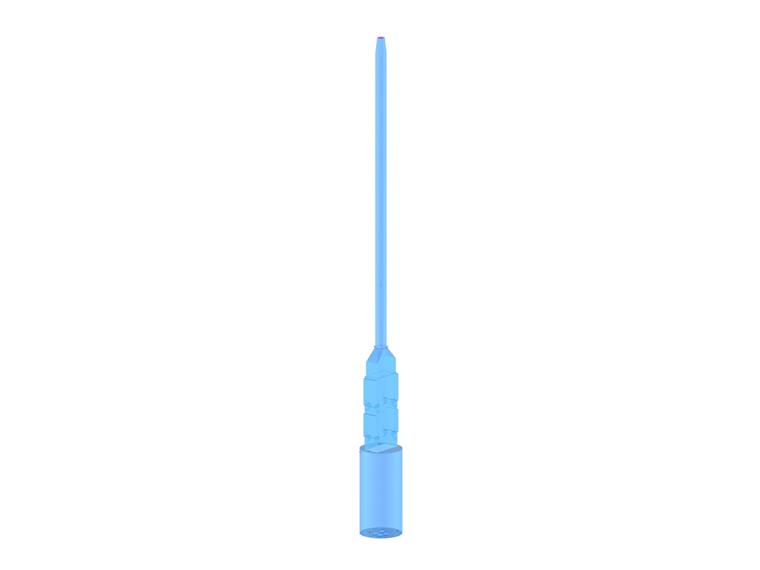

Конструкция теплообменника имеет внешний диаметр приблизительно 5,50 м и достигает высоты около 23 м. Диаметр конусно присоединенного дымохода затем достигает размера 1,35 м, а его высота составляет 37,7 м. Вся конструкция состоит в основном из стальных листов, которые были в нижней части объекта дополнительно усилены внешними стальными профилями. Внутри потом имеется жаростойкое покрытие, но все же оно не способно отвести от стали все выделяемое тепло. Поэтому была целая конструкция рассчитана на рабочую температуру +65 °C.
Использование нулевых жесткостей в процессе моделировании
К дымоходу теплообменника прикреплены на двух уровнях консольные площадки, но так как в его конструкции должны были быть рассчитаны лишь арматурные плиты, а не кронштейны, потребовалось смоделировать эти элементы с «нулевой жесткостью». В программе RFEM они затем представлены в виде жестких соединительных элементов, для которых можно задать не только шарниры, но и любые другие свойства стержней.
Расчет напряжений, устойчивости и колебаний
Кроме общего расчета напряжений для нагруженной давлением обшивки из листового металла и стальных профилей, был выполнен также расчет на устойчивость как стальных профилей, так и всей конструкции. Для более подробного расчета устойчивости затем использовался дополнительный модуль RF-STABILITY, который выполнял расчет на устойчивость по методу собственных чисел.

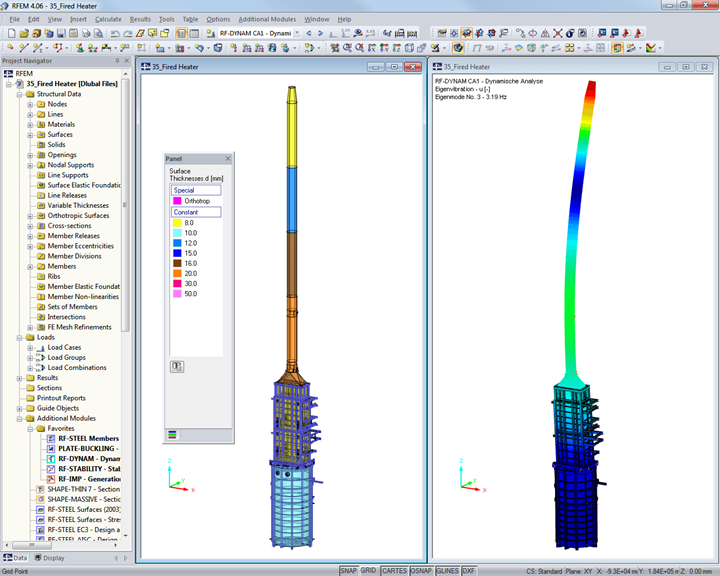

Но поскольку объект находится в сейсмической зоне 1 и согласно указаниям производителя, основные колебания не должны выходить за пределы определенного диапазона, был для расчета колебаний использован также модуль RF-DYNAM. Проверка корпуса из листового металла к потере устойчивости затем выполнялась в дополнительном модуле FE-BUCKLING.
