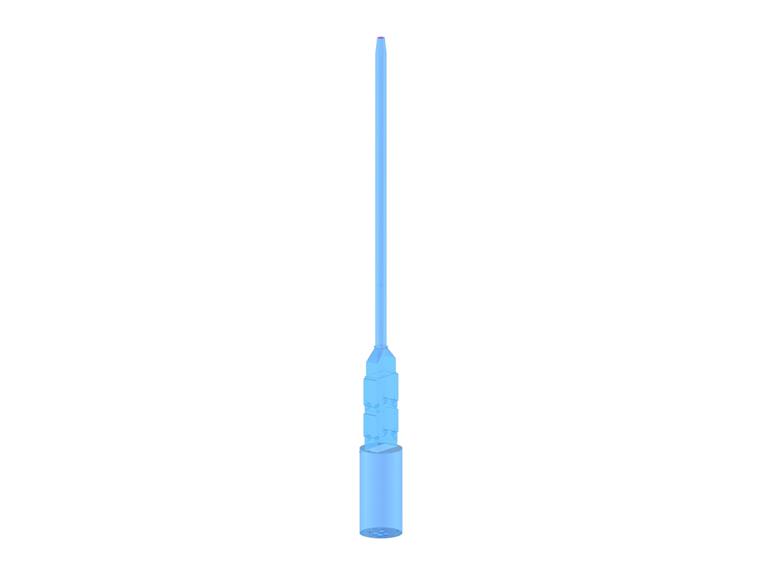

Lo scambiatore di calore ha un diametro esterno di circa 5,5 m ed è alto circa 24 m. Il camino, collegato da un cono, ha un diametro di 1,4 m ed è alto 40 m. La struttura è costituita principalmente da lamiere che sono state rinforzate da sezioni trasversali in acciaio esterne nella zona inferiore. La struttura è dotata di rivestimento refrattario all'interno, ma questo non mantiene tutto il calore generato lontano dall'acciaio. Pertanto, la struttura è stata progettata per una temperatura di calcolo di +149 ° F.
Uso di manichini nella modellazione
Le mensole del palco sono state collegate al camino su due livelli. Tuttavia, poiché dovevano essere progettate solo le piastre di armatura sul camino e non le staffe, le aste della staffa sono state modellate come "manichini rigidi". In RFEM, i fittoni rigidi sono aste rigide di accoppiamento per le quali è possibile definire cerniere e altre proprietà dell'asta.
Analisi di tensioni, stabilità e vibrazioni
Oltre all'analisi generale delle tensioni per il rivestimento in lamiera sotto pressione e le sezioni della costruzione in acciaio, è stata eseguita un'analisi di stabilità delle sezioni in acciaio e dell'intera struttura. Per le analisi di stabilità estese, il modulo aggiuntivo RFEM RF-STABILITY è stato utilizzato per eseguire progetti di stabilità secondo il metodo degli autovalori.

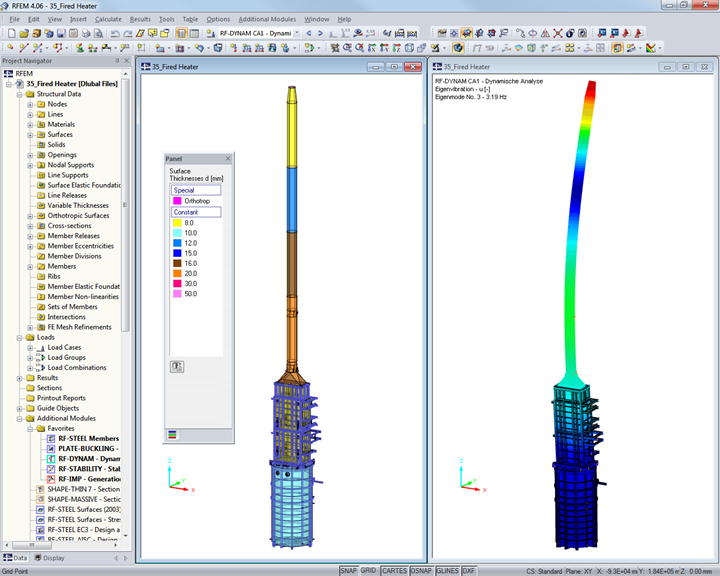

Poiché l'oggetto si trova nella zona sismica 1 e, secondo le linee guida del produttore, la vibrazione fondamentale dovrebbe trovarsi al di fuori di un certo intervallo, per l'analisi delle vibrazioni è stato utilizzato il modulo RF-DYNAM. Con FE-BUCKLING, è stata verificata una sicurezza sufficiente contro l'instabilità per l'alloggiamento in lamiera.
