Topné zařízení, Německo

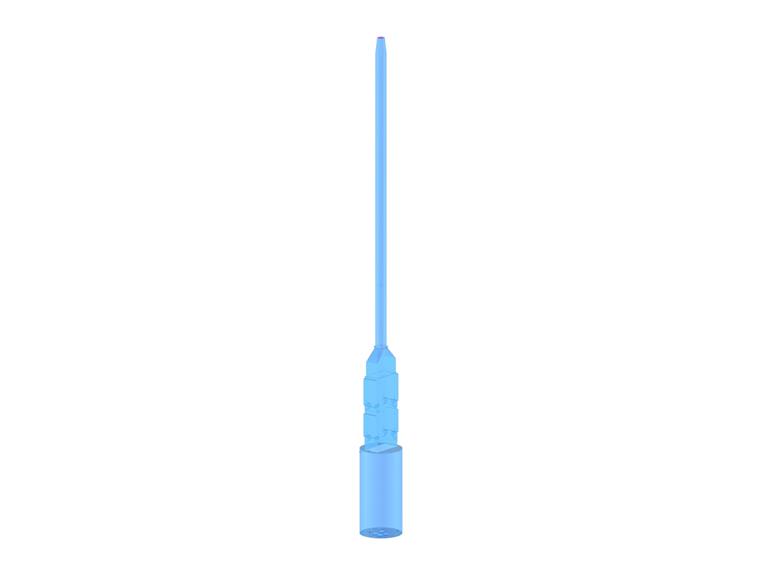

Tepelný výměník má vnější průměr asi 5,50 m a je asi 23 m vysoký. Kuželem napojený komín má průměr 1,35 m a výšku 37,7 m. Konstrukce se skládá převážně z plechů, které byly ve spodní části stavby zesíleny vnějšími ocelovými profily. Stavba je z vnitřní strany opatřena žáruvzdornou vyzdívkou, která ale neodizoluje veškeré vznikající teplo od oceli. Proto byla konstrukce navržena pro teplotu +65°C.

Využití Dummy Rigids při modelování

Ke komínu byly ve dvou úrovních připojeny konzolové plošiny. Protože se ovšem měly navrhnout pouze výztužné plechy na komíně a nikoli konzoly, byly konzolové pruty modelovány jako „Dummy Rigids“. Jako Dummy Rigids se v programu RFEM označují tuhé vazební pruty, u nichž lze definovat klouby a další vlastnosti prutu.

Analýza napětí, stability a kmitání

Kromě obecné analýzy napětí pro tlakem namáhaný hradicí plech a ocelové profily bylo provedeno posouzení stability ocelových profilů a celé konstrukce. Pro rozsáhlou analýzu stability byl použit přídavný modul RF-STABILITY, který provádí posouzení stability metodou vlastních čísel.

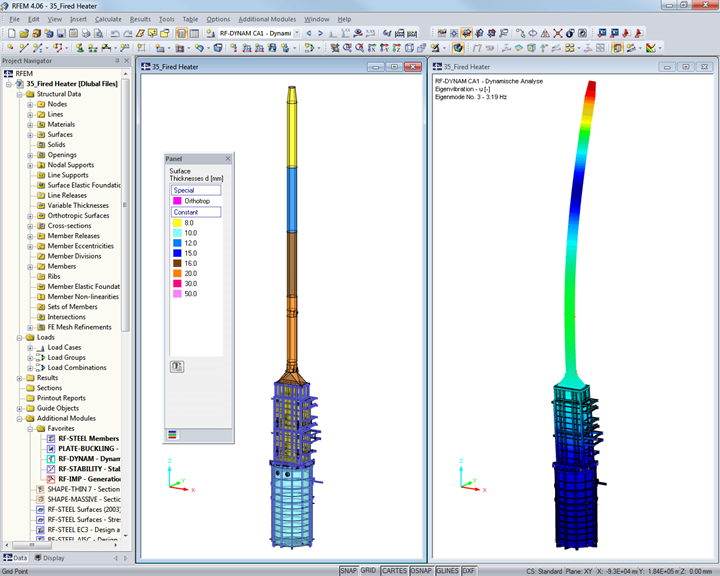

Vzhledem k tomu, že se objekt nachází v seizmické oblasti 1 a podle pokynů výrobce by mělo být základní kmitání mimo určitý rozsah, uplatnil se při analýze kmitání modul RF-DYNAM. Pomocí modulu FE-BUCKLING byla u plechového pouzdra ověřena dostatečná bezpečnost proti boulení.

Statika a konstrukce Peter & Partner
Ingenieur- und Sachverständigengesellschaft für Strukturmechanik
Am Sonnenhang 13
53804 Much, Německo
www.ifs-peter-partner.com


Specifikace projektu

Údaje o modelu

Počet uzlů 3446
Počet linií 3757
Počet prutů 1647
Počet ploch 673
Počet zatěžovacích stavů 11
Počet kombinací zatížení 9
Počet kombinací výsledků 14
Celková hmotnost 97,453 t
Rozměry (metrické) 8,527 x 7,816 x 62,048 m
Rozměry (imperiální) 27.98 x 25.64 x 203.57 feet
Verze programu 4.06.09
