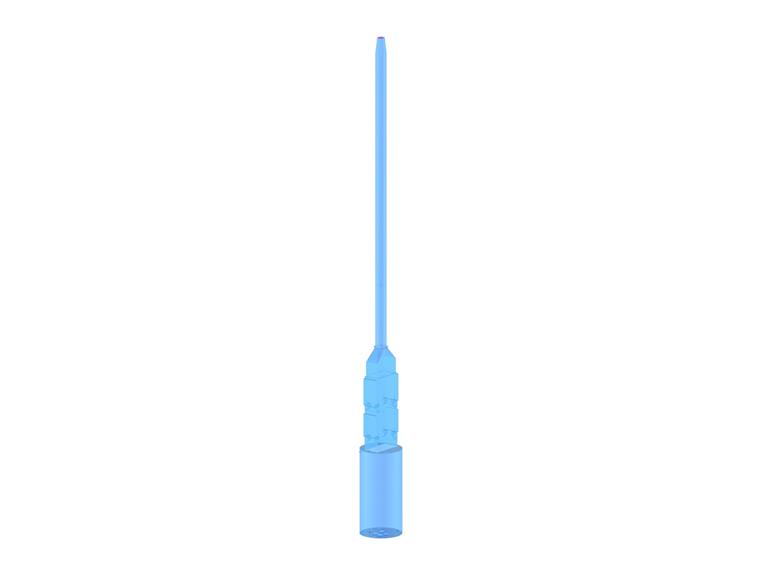

El intercambiador de calor tiene un diámetro exterior de aproximadamente 5'5 metros y tiene una altura aproximada de 23 metros. La chimenea, conectada por un cono, tiene un diámetro de 1,35 metros y una altura de 37,7 metros. La estructura se compone principalmente de chapas que fueron reforzadas por perfiles exteriores de acero en la zona inferior. La estructura está provista de un revestimiento refractario en el interior, pero esto no mantiene todo el calor generado alejado del acero. Por lo tanto, la estructura fue diseñada para una temperatura de cálculo de +65°C.
Uso de rígidos ficticios en el modelado
Los soportes del escenario se conectaron a la chimenea en dos niveles. Sin embargo, como sólo se debían dimensionar las placas de armadura en la chimenea y no las ménsulas, las barras de las ménsulas se modelaron como "rígidas ficticias". En RFEM, los rígidos ficticios son barras de acoplamiento rígidas con las cuales se pueden definir las articulaciones y otras propiedades de la barra.
Análisis de tensiones, estabilidad y vibraciones
Además del análisis general de tensiones para el revestimiento de chapa metálica sometida a presión y los perfiles de la construcción de acero, se realizó un análisis de estabilidad de los perfiles de acero y de toda la estructura. Para los análisis de estabilidad exhaustivos, se utilizó el módulo adicional RF-STABILITY de RFEM para realizar los cálculos de estabilidad según el método de los valores propios.

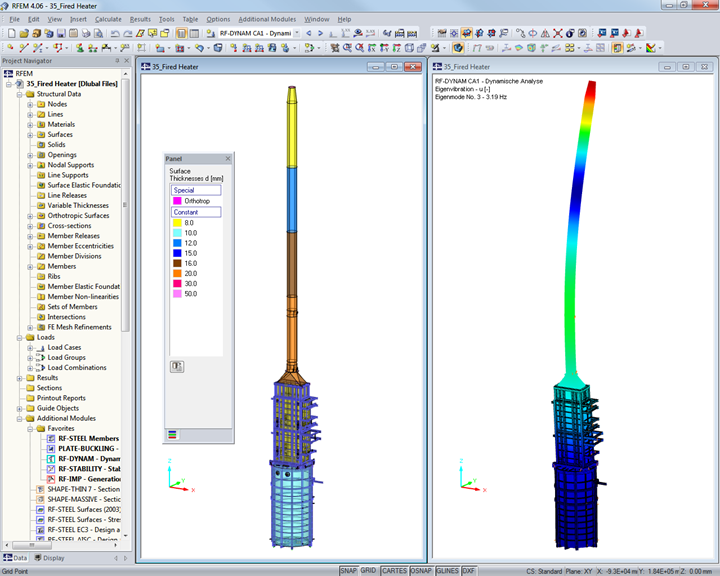

Dado que el objeto está ubicado en la zona sísmica 1 y, según las pautas del fabricante, la vibración fundamental debe estar fuera de una cierta zona, se utilizó el módulo RF-DYNAM para el análisis de vibraciones. Con FE-BUCKLING, se verificó una seguridad suficiente de la abolladura para la carcasa de la chapa.
| Estática y construcción | Peter & Partner Ingenieur- und Sachverständigengesellschaft für Strukturmechanik Am Sonnenhang 13 D-53804 Much, Alemania www.ifs-peter-partner.com |
