Appareil de chauffage

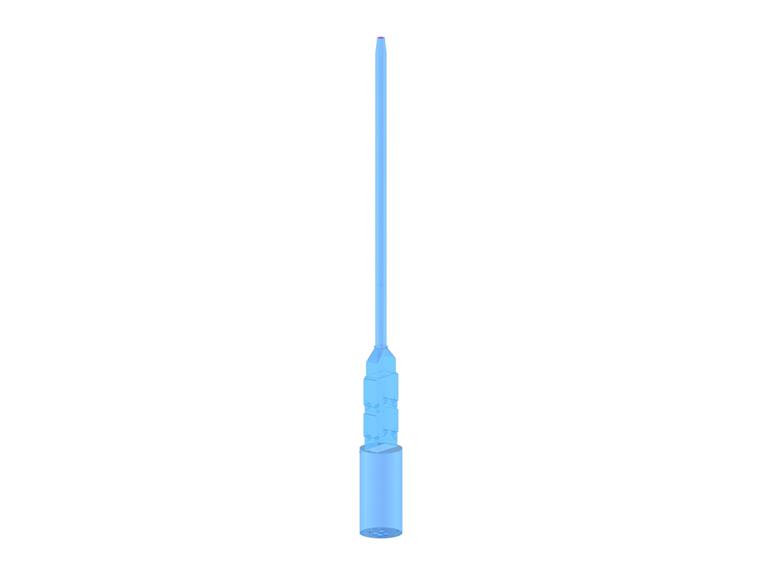

L'échangeur de chaleur a un diamètre extérieur d'environ 18 m et une hauteur d'environ 24 m. La cheminée, reliée par un cône, a un diamètre de 4,4 m et une hauteur de 30 m. La structure est principalement composée de tôles renforcées par des profilés en acier dans la partie inférieure. La structure est dotée d'un revêtement réfractaire à l'intérieur, mais cela ne permet pas d'éloigner toute la chaleur générée de l'acier. Par conséquent, la structure a été conçue pour une température de calcul de +149 ° C.

Utilisation de rigides fictifs dans la modélisation

Des supports de scène ont été reliés à la cheminée sur deux niveaux. Cependant, étant donné que seules les plaques de renfort de la cheminée et non les supports devaient être calculés, les barres de support ont été modélisées sous forme de «rigides fictives». Dans RFEM, les rigides fictifs sont des barres de couplage rigides pour lesquelles des articulations et d'autres propriétés de barre peuvent être définies.

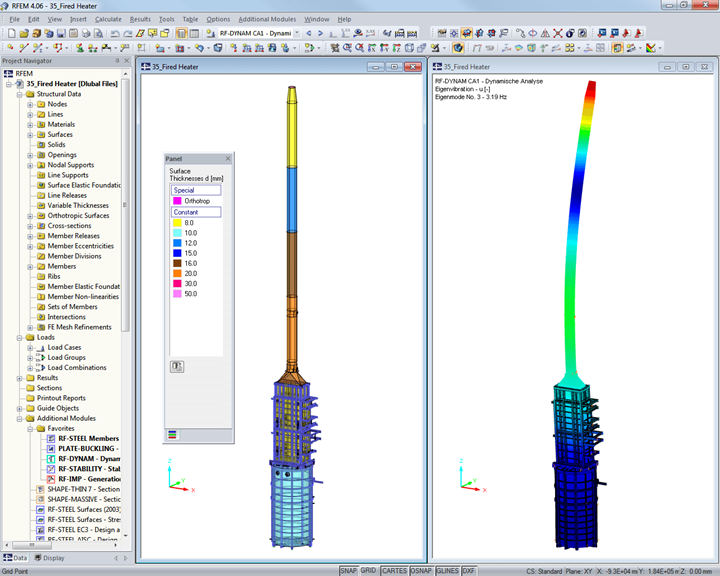

Analyses des contraintes, de la stabilité et des vibrations

Outre l'analyse générale des contraintes pour le revêtement en tôle et les profilés en acier, une analyse de stabilité des profilés en acier et de l'ensemble de la structure a été réalisée. Le module additionnel RF-STABILITY a été utilisé pour effectuer des analyses de stabilité selon la méthode des valeurs propres.
Étant donné que l'objet est situé dans la zone sismique 1 et que la vibration fondamentale doit se situer en dehors d'une certaine plage selon les directives du fabricant, le module RF-DYNAM a été utilisé pour l'analyse des vibrations. Avec FE-BUCKLING, une sécurité suffisante contre le flambement a été vérifiée pour le carter en tôle.
