Тигр и черепаха – Волшебная гора в Дуйсбурге, Германия

Все посетители немецкого города Дуйсбург уже издалека замечают странные американские горки, одиноко стоящие на зеленом холме.

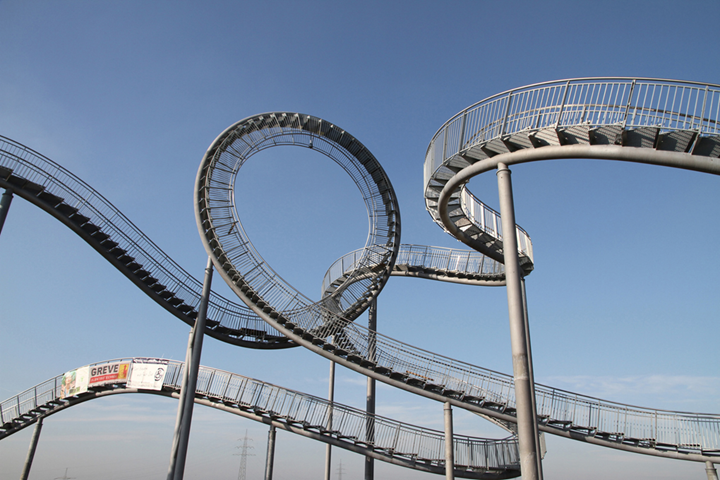

Но при приближении они сразу понимают, что это совсем не американские горки, а общедоступная художетвенная конструкция с лестницей протяженностью 215 м.

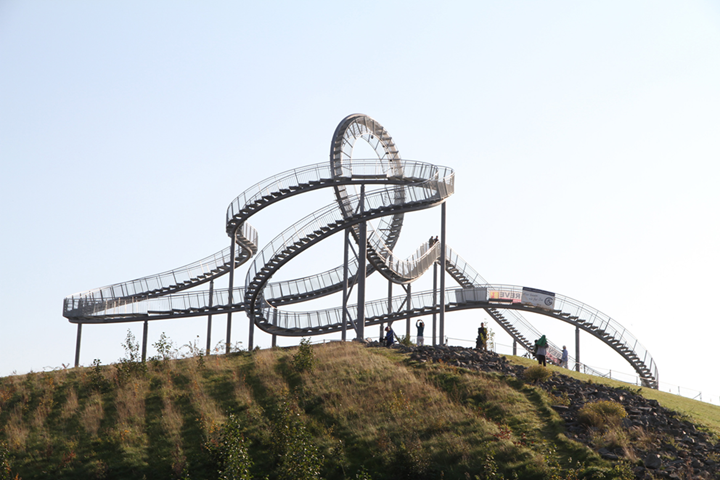

После двух лет тщательного проектирования и реализации, была в ноябре 2011 года для посетителей открыта огромная скульптура под названием «Тигр и черепаха – Волшебная гора».

С того времени она царит окрестностям на юге немецкого города Дуйсбург с искусственного холма Генриха Гильдебрандта, высотой 30 м, который возник навозкой цинкового шлака. Все посетители так могут насладиться захватывающим видом на ландшафт Западного Рура с высоты 45 метров.

Целый проект «американских горок для пешеходов» разработала пара художников из Гамбурга, Heike Mutter и Ulrich Genth.

Конструкция

Вся несущая конструкция сделана из пространственных предварительно изогнутых труб основной балки, опирающихся на 17 встроенных стальных колонн.

Поперечные балки, выступающие по обеим сторонам конструкции в виде консоли, затем прикреплены к трубе в тех местах, где находится проходная решетка шириной 1 м. Длина пролета основной трубчатой балки варьируется от 7 до 15 м.

Для оптимизации поведения конструкции при деформации и вибрации применялось в конструкции нерегулярное расположение колонн, которое основывается на результатах исследований, проведенных берлинскими инженерами-строителями. В зонах больших пролетов были дополнительно установлены также горизонтальные поглотители колебаний.

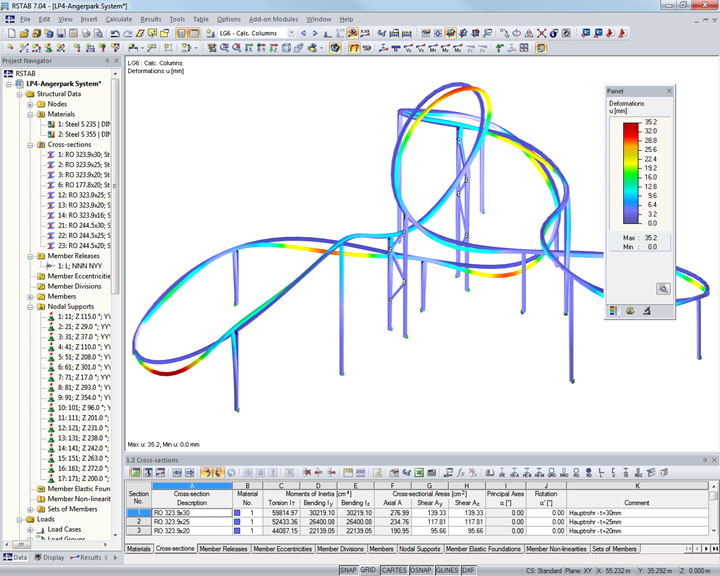

Расчет конструкций ifb frohloff staffa kühl ecker, Берлин, Германия
www.ifb-berlin.de
Геометрия конструкции design to production, Arnold Walz, Штутгарт, Германия
Художественный проект Heike Mutter und Ulrich Genth, Гамбург, Германия
Архитектор bk2a architektur, Кельн, Германия
Заказчик Офис «Европейской культурной столицы», Дуйсбург, Германия


Спецификации проекта

Данные о модели

Количество узлов 258
Количество стержней 265
Количество загружений 105
Количество сочетаний нагрузок 14
Количество расчетных сочетаний 15
Общий вес 59,181 t
Размеры (метрические) 39,810 x 38,749 x 20,831 m
Размеры (имперские) 130.61 x 127.13 x 68.34 feet
Версия программы 7.04.33
