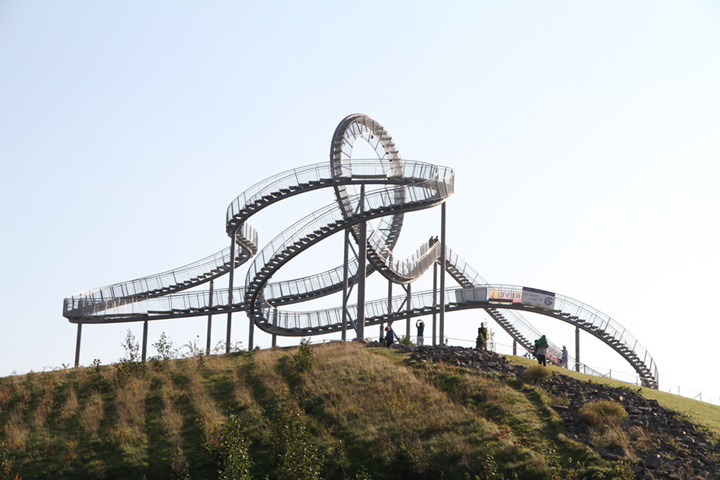

Montanha mágica "Tiger and Turtle" em Duisburg, Alemanha

Ao longe, os visitantes deparam-se com uma montanha russa isolada no cimo de uma colina verde.

Quando se aproximam, apercebem-se que não se trata de uma montanha russa, mas sim de uma escultura acessível.

Após um período de dois anos para o planeamento e a construção, a estrutura exterior de proporções grandes, designada de "Tiger and Turtle - Magic Mountain", foi aberta ao público em novembro de 2011.

Desde então, a estrutura, visível a uma grande distância, tem reinado no alto de Heinrich Hildebrand, uma colina artificial com 30 m de altura, formada a partir de escória de zinco, no sul da cidade alemã de Duisburg. A uma altura de 45 m acima do solo, os visitantes podem apreciar a paisagem do Vale do Ruhr.

O plano inicial de uma "montanha russa para peões" é da autoria dos artistas Heike Mutter e Ulrich Genth de Hamburgo.

Construção

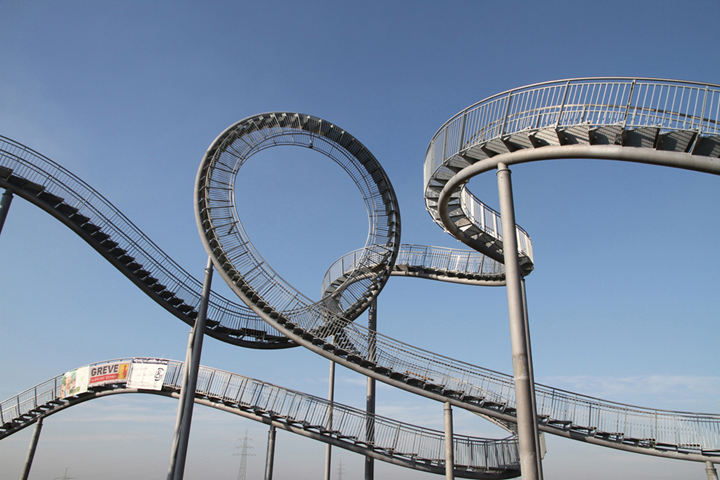

A estrutura de apoio é constituída por vigas principais tubulares, pré-curvadas espacialmente e assentes em 17 pilares de aço encastrados.

No tubo, estão fixados em ambos os lados vigas transversais em consola, onde foi colocada uma superfície pedonal com 1 m de largura. Os vãos do tubo de viga principal variam entre os 7 e os 15 m.

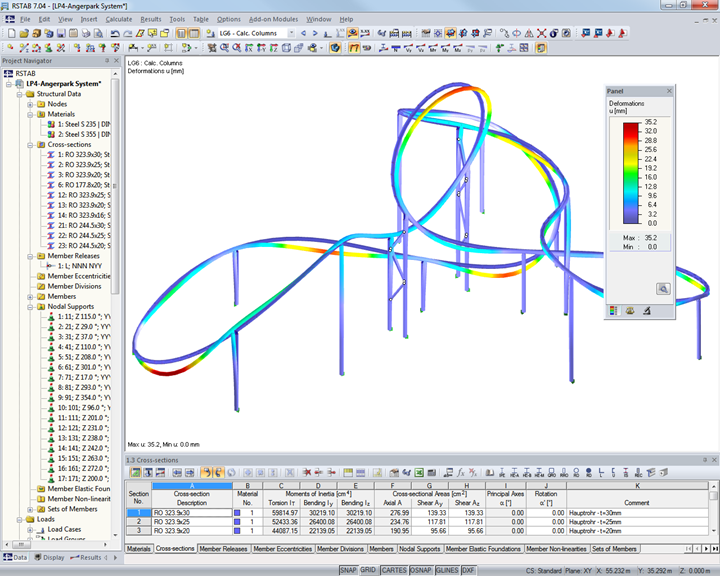

A disposição irregular dos pilares é fruto de um estudo dos engenheiros de estruturas da ifb frohloff staffa kühl ecker e permite otimizar o comportamento das deformações e das vibrações. Foram ainda aplicados amortecedores de vibração nas zonas significativas.



Especificações do projeto

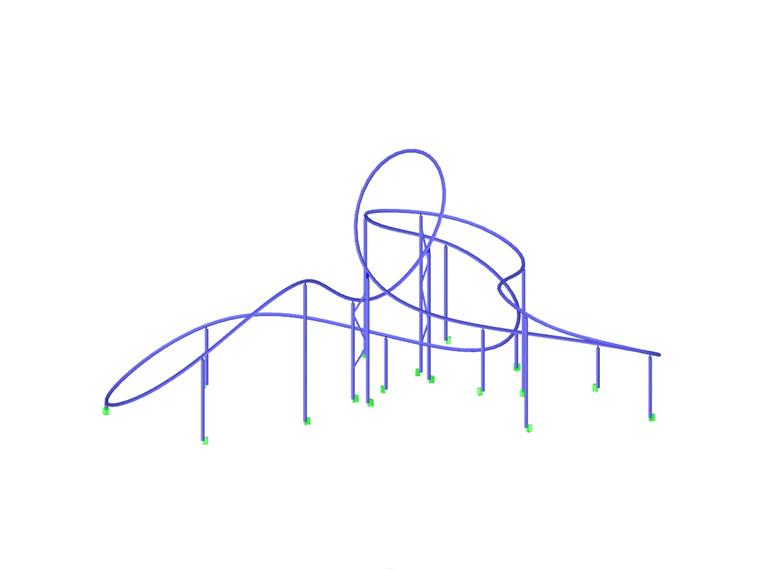

Dados do modelo

Número de nós 258
Número de barras 265
Número de casos de carga 105
Número de combinações de cargas 14
Número de combinações de resultados 15
Peso total 59,181 t
Dimensões 39,810 x 38,749 x 20,831 m
Versão do programa 7.04.33
