Tiger et Turtle – Magic Mountain, à Duisburg, en Allemagne

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Bureau d'Etudes ifb frohloff staffa cool ecker, Berlin
www.ifb-berlin.de
Geometrie
Artistes Heike Mutter et Ulrich Genth, Hambourg
Architecture Bk2a Architektur, Cologne
Maître d'ouvrage Duisburg, capitale européenne de la culture

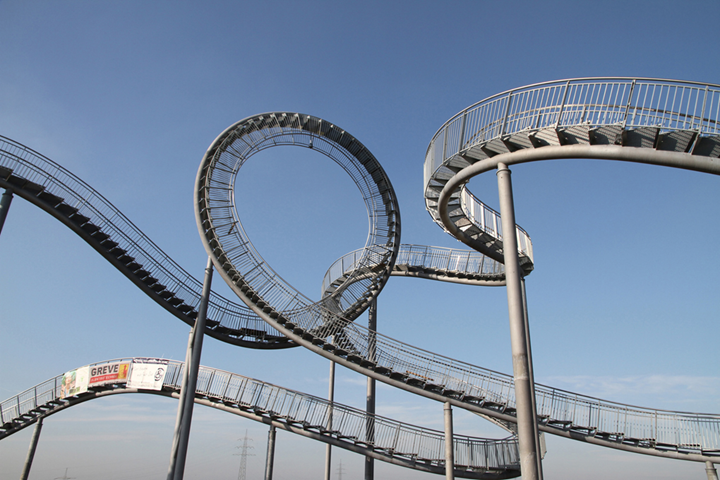

De loin les visiteurs découvrent des montagnes russes isolées sur une colline verdoyante. Lorsqu'ils s'approchent, ils comprennent pourquoi l'air d'une foire typique manque dans ses environs.

Il ne s’agit pas de montagnes russes à grande vitesse, mais d’une construction accessible avec un escalier de 215 m. Il n'est cependant pas possible de traverser la structure en une seule fois car la boucle constitue un obstacle qui ne peut être surmonté.

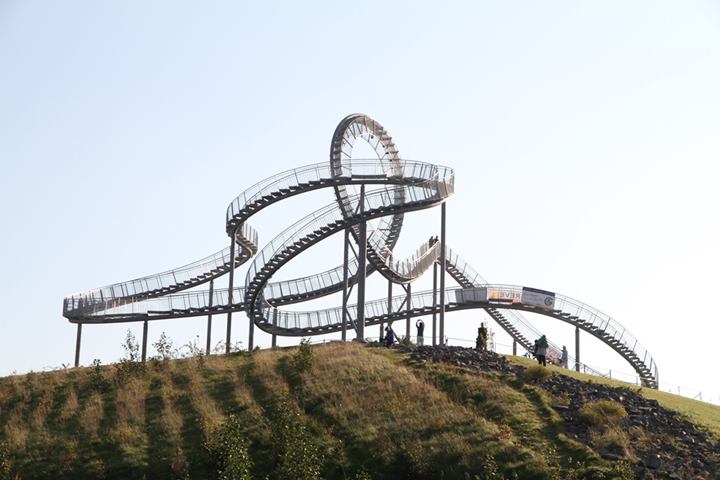

Après deux ans de planification et d'achèvement, la grande sculpture extérieure appelée «Tiger and Turtle - Magic Mountain» a été ouverte au public en novembre 2011.

À partir de ce moment, les montagnes russes sont intronisées sur le Heinrich Hildebrand Height, une colline artificielle de 30 m de haut avec des scories de zinc, dans le sud de la ville allemande de Duisburg où elle est visible de très loin. À 45 m d'altitude, les visiteurs peuvent admirer la vue imprenable sur le paysage de la Ruhr occidentale.

Le plan des «montagnes russes pour les piétons» a été conçu par des artistes de Hambourg, Heike Mutter et Ulrich Genth.

Structure

La structure porteuse est composée de tubes de poutre principale préfabriqués spatialement et reposant sur 17 poteaux en acier intégrés.

Des poutres transversales en porte-à-faux des deux côtés sont fixées au tuyau à l'aide d'un treillis roulant d'une largeur de 1 m. La longueur des travées du tuyau de la poutre principale varie de 7 à 15 m.

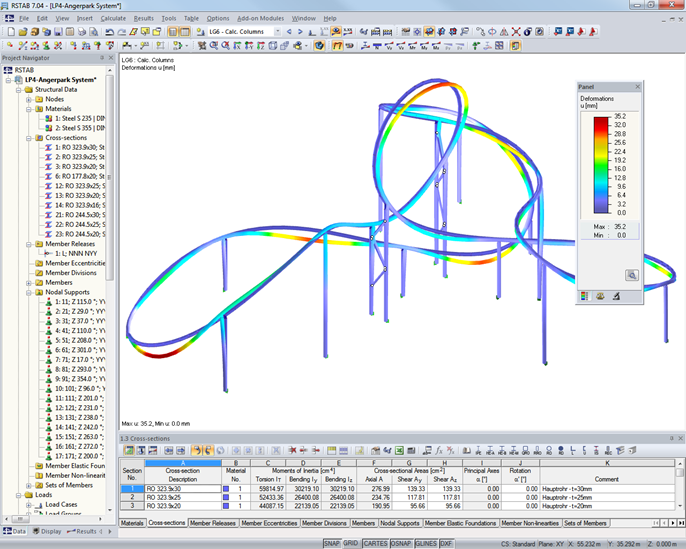

L'arrangement irrégulier des poteaux est basé sur les résultats d'une recherche menée par des ingénieurs structuraux de Berlin pour optimiser le comportement de la structure en matière de déformations et de vibrations. Des amortisseurs de vibration horizontaux ont été installés dans des zones importantes de la travée.
