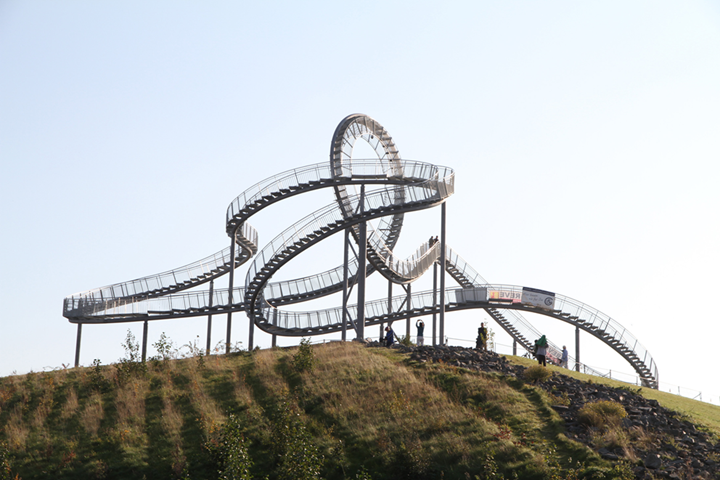

Tiger and Turtle – Magic Mountain en Duisburgo, Alemania

Desde lejos los visitantes ven una montaña rusa situada sola en una colina verde.

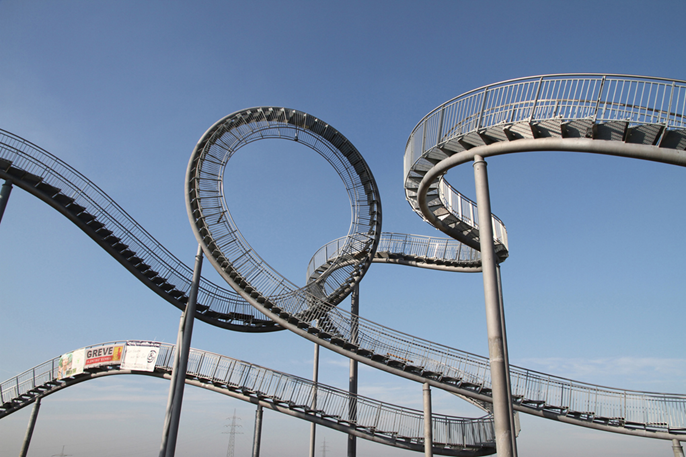

Al acercarse, descubren que no se trata de una montaña rusa que corre a altas velocidades, sino de una estructura accesible con una escalera de una longitud total de 215 m.

Después de dos años de planificación y finalización, la gran escultura al aire libre llamada "Tiger and Turtle - Magic Mountain" se abrió al público en noviembre de 2011.

Desde entonces, la montaña rusa se ha entronizado en Heinrich Hildebrand Height, una colina artificial de 30 metros de altura, amontonada con escoria de zinc en el sur de la ciudad alemana de Duisburgo, donde es visible desde una distancia considerable. A una altura de 45 m sobre el suelo, los visitantes pueden disfrutar de la impresionante vista sobre el paisaje del Ruhr occidental.

El plan de la "montaña rusa para peatones" fue creado por dos artistas de Hamburgo, Heike Mutter y Ulrich Genth.

Estructura

La estructura de soporte se compone de tubos viga principales curvados en tres dimensiones, que se sustentan por medio de 17 pilares de acero empotrados.

Las vigas transversales en voladizo en ambos lados están fijadas al tubo donde se aplica una rejilla transitable con un ancho de 1 m. Las longitudes del vano del tubo de la viga principal varían de 6 a 15 m.

La disposición irregular de los pilares se basa en los resultados de la investigación realizada por ingenieros estructurales de Berlín, optimizando el comportamiento de la estructura con respecto a la deformación y la vibración. En las zonas de los vanos importantes se instalaron amortiguadores horizontales de vibraciones.

Ingeniería estructural ifb frohloff staffa cool ecker, Berlín
www.ifb-berlin.de
Geometría design to production, Arnold Walz, Stuttgart, Alemania
Artista Heike Mutter y Ulrich Genth, Hamburgo, Alemania
Arquitecto bk2a architektur, Colonia, Alemania
Inversor Oficina de la Capital Europea de la Cultura, Duisburgo, Alemania


Especificaciones del proyecto

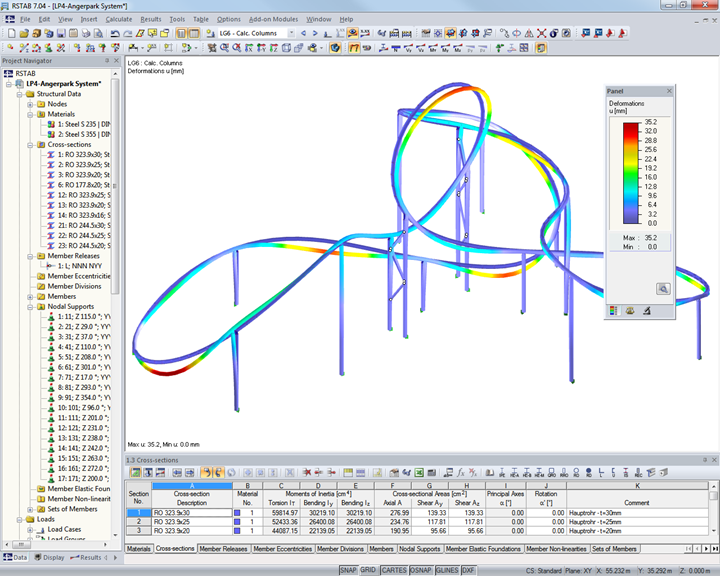

Datos del modelo

Número de nudos 258
Número de barras 265
Número de casos de carga 105
Número de combinaciones de carga 14
Número de combinaciones de resultados 15
Peso completo 59.181 t
Dimensiones (métricas) 39,810 x 38,749 x 20,831 m
Dimensiones (imperiales) 130.61 x 127.13 x 68.34 feet
Versión del programa 7.04.33
