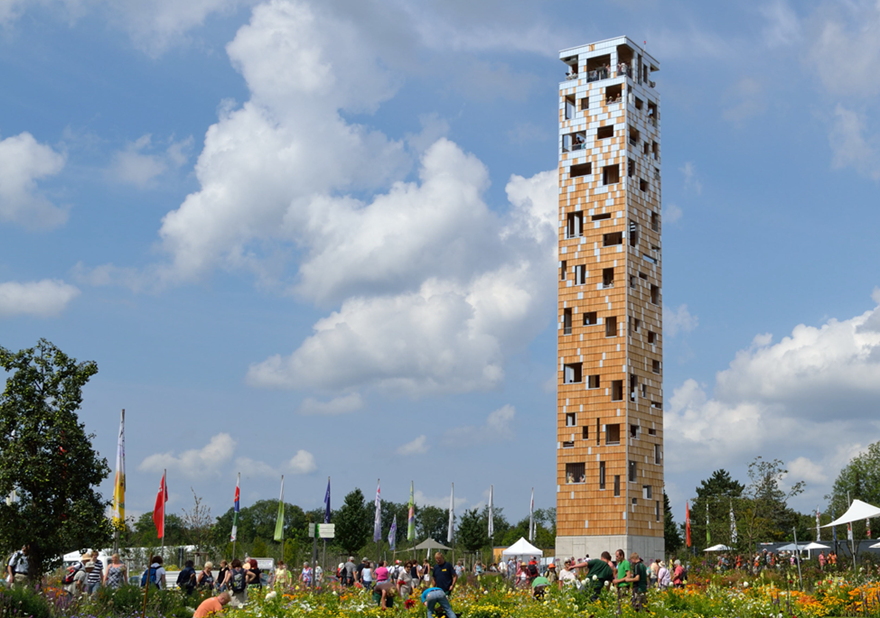

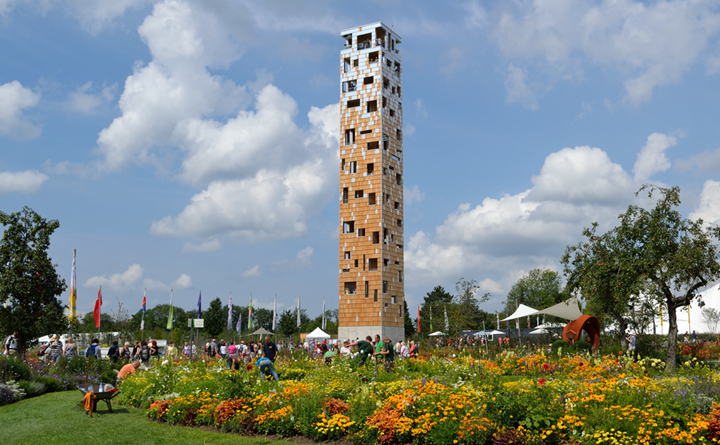

Смотровая башня «Himmelsstürmer» в городе Швебиш-Гмюнд, Германия

К вершине затем ведет лестница с 209 ступенями, находящаяся между этой внешней и внутренней конструкцией.

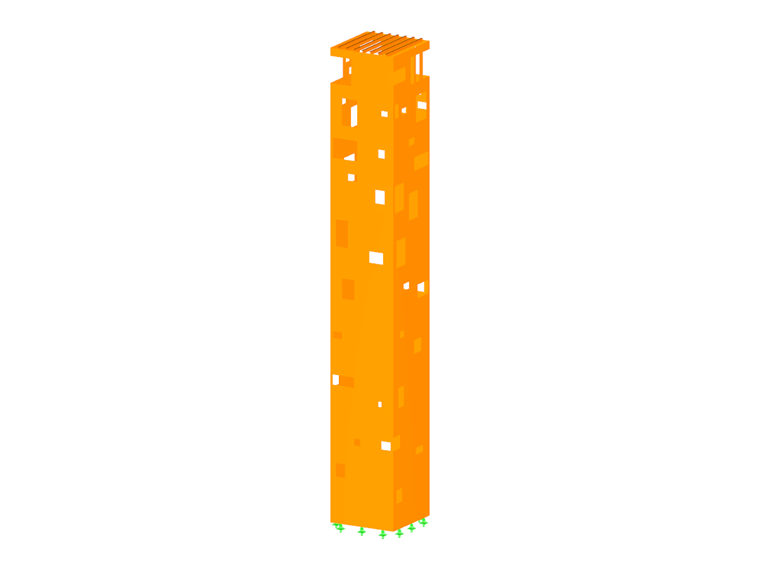

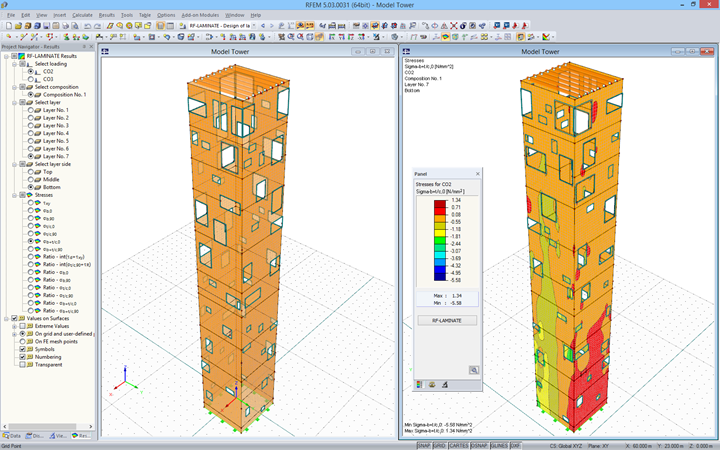

За расчет конструкций у данного проекта отвечал Андреас Вирт (Andreas Wirth) из Фрайбурга, который в данных целях использовал программу RFEM и ее дополнительный модуль RF-LAMINATE.

Конструкция

Конструкция всей башни имеет квадратное основание с длиной стороны 5,40 м. Ее внутренняя часть затем состоит из трехслойных плит из поперечно-клееной древесины толщиной 12 см. Внешняя башня была тоже построена с помощью CLT элементов, однако те состоят из семи слоев и их общая толщина достигает 20 см.

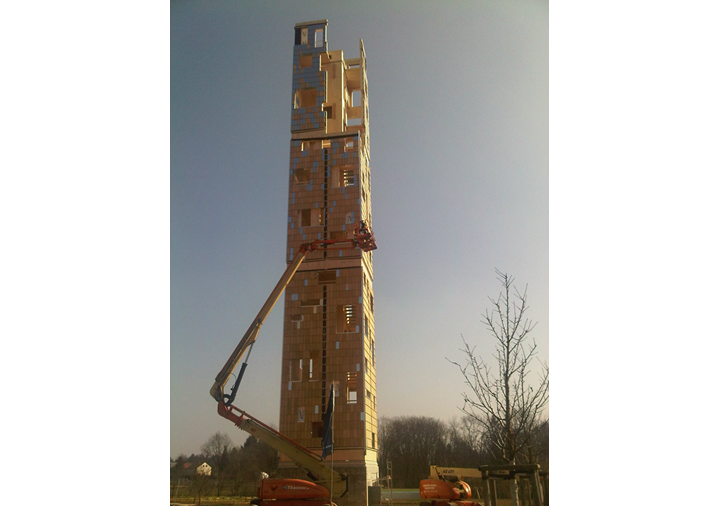

К тому же, благодаря 123 отверстиям на внешней стене башни, могут посетители всегда насладиться видом на окружающий ландшафт. Большинство конструктивных элементов башни были сборными. Внутренняя башня состоит из двух труб, в то время как внешняя башня была разделена на три строительные секции. Каждая секция была далее подразделена на четыре L-образных угловых элемента.

Конструктивное соединение в вертикальных швах обеспечивается с помощью многочисленных винтов с полной резьбой. Они вкручиваются крест-накрест через вертикальные соединения под углом 60° относительно поперечного направления плит. В горизонтальных соединениях затем CLT элементы соединяются с помощью шлицованных листов и дюбелей.

После завершения садовой выставки будет за башней ухаживать местное общество, благодаря тому посетители смогут и дальше наслаждаться необыкновенным видом на пейзажный парк Ветцгау.
