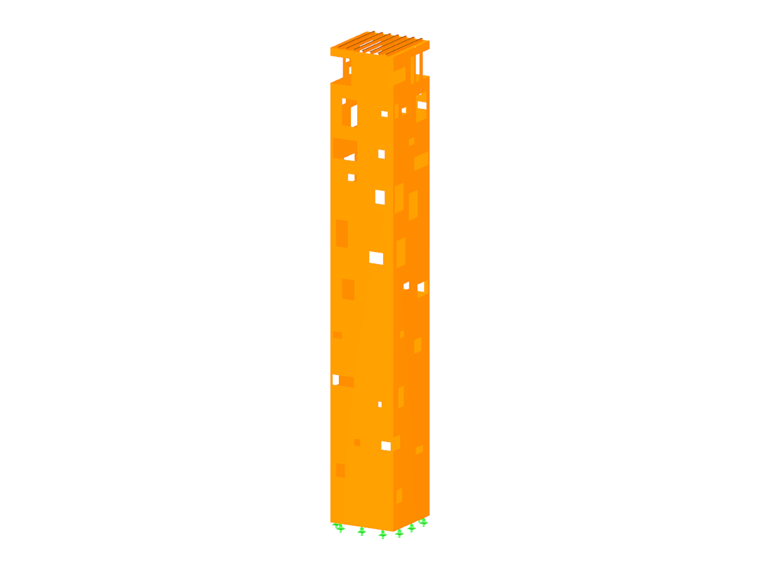

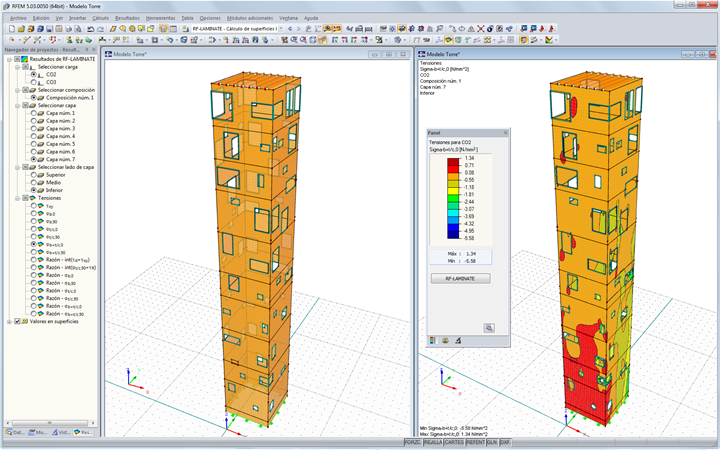

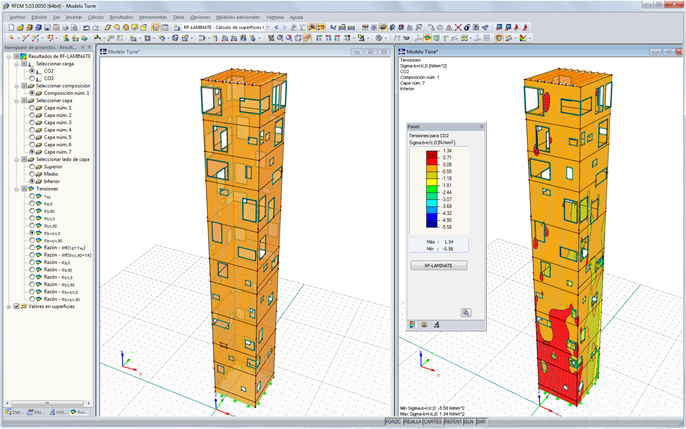

El análisis estructural de la "escaladora del cielo" fue creado por Andreas Wirth de Friburgo, el cual utilizó RFEM y el módulo adicional RF-LAMINATE.
La estructura

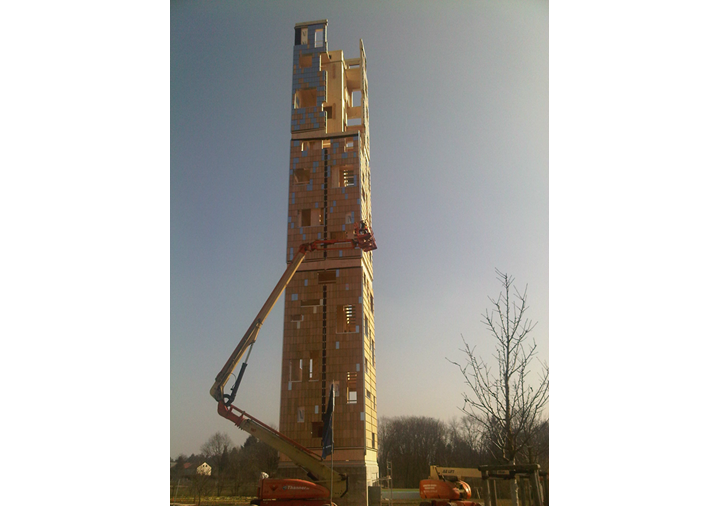

La torre tiene una base cuadrada con longitudes laterales de 5,40 m. La torre interior se compone de paneles de madera contralaminada con 3 capas de un espesor 12 cm. La torre exterior se construyó con elementos contralaminados CLT también. Éstos se componen de 7 capas y tienen un espesor total de 20 cm.Hay 123 huecos dispuestos en los muros exteriores. Gracias a esto, los visitantes pueden disfrutar en todo momento de las vistas exteriores. Los componentes estructurales fueron prefabricados en gran medida. La torre interior se compone de dos tubos. La torre exterior se dividió en tres secciones constructivas. Cada sección se subdividió en cuatro elementos de esquina en forma en L.
La conexión estructural en las uniones verticales se asegura mediante numerosos pernos atornillados. Se atornillaron transversalmente a través de las uniones verticales en un ángulo de 60° con respecto de la dirección de los paneles. En las juntas horizontales, los elementos contralaminados CLT se conectan entre sí mediante hojas con ranuras y pasadores.
Una vez termine la Feria de Jardinería, la torre mirador está planeada que se utilice posteriormente por una asociación. Con ello, los visitantes todavía tendrán la posibilidad de disfrutar de una vista incomparable sobre el parque paisajístico de Wetzgau.
| Ingeniería estructural | Andreas Wirth, Friburgo ing-wh.de |
| Construcción | Concepto y diseño KuKuK GmbH, Stuttgart, Alemania www.zumkukuk.de Planificación y realización de las obras Schlosser Holzbau GmbH, Jagstzell, Alemania www.schlosser-projekt.de |
| Inversor | Himmelsstürmer, Landesgartenschau Schwäbisch Gmünd 2014 |
