Wieża widokowa "Himmelsstürmer" w Schwäbisch Gmünd, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

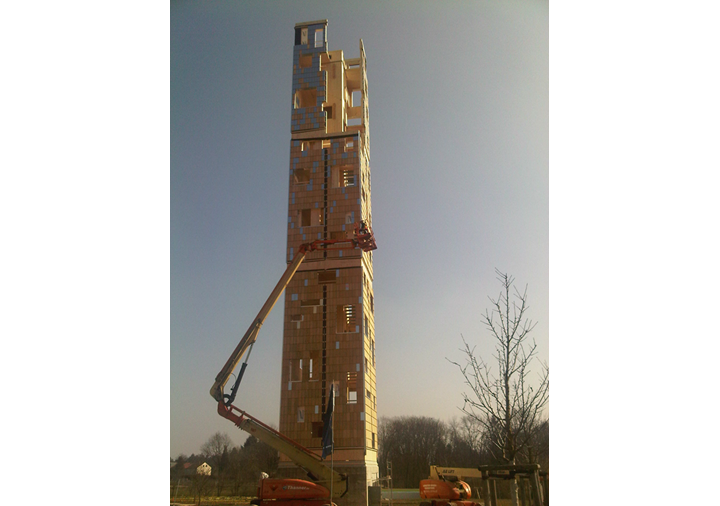

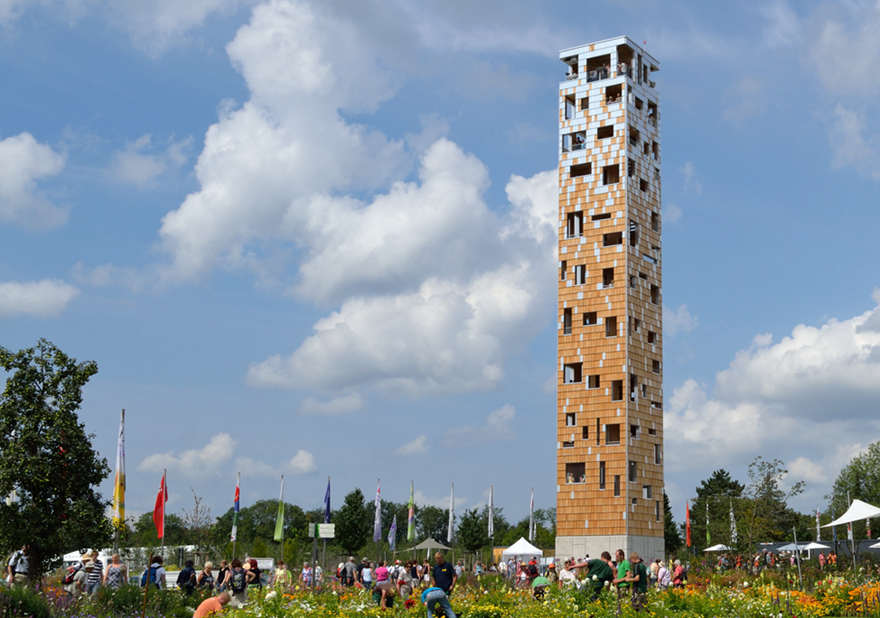

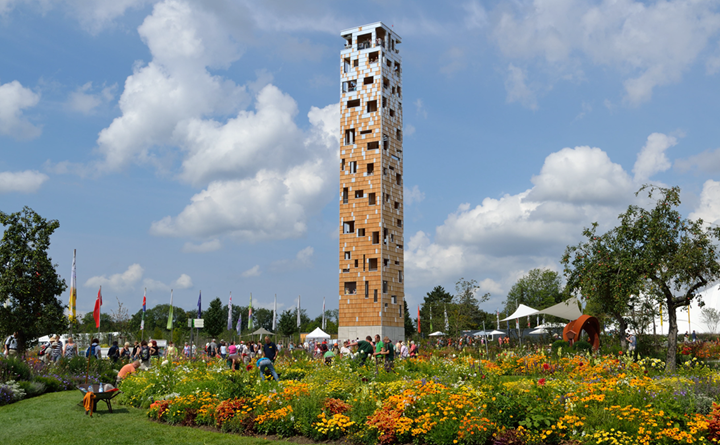

Największą atrakcją targów ogrodniczych State Garden Show, które odbyły się w niemieckim mieście Schwäbisch Gmünd w 2014 roku była "Himmelsstürmer", czyli wysoka na prawie 40 m wieża widokowa. Do jej wykonania zużyto około 176 m³ drewna klejonego krzyżowo. Konstrukcja wieży składa się z dwóch części: wieży zewnętrznej i wewnętrznej.

Statyka i konstrukcja Andreas Wirth, Freiburg, Niemcy
www.wirth-baustatik.de
Konstrukcja Koncepcja i projekt
KuKuK GmbH, Stuttgart, Niemcy
www.zumkukuk.de

Planowanie i realizacja pracy
Schlosser Holzbau GmbH, Jagstzell, Niemcy
www.schlosser-projekt.de
Inwestor Himmelsstürmer, Landesgartenschau Schwäbisch Gmünd 2014

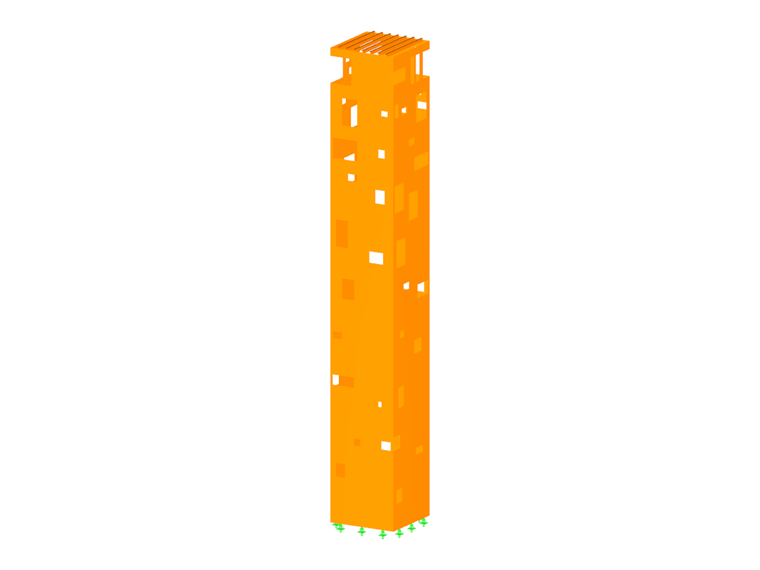

Model

Schody o 209 stopniach w rejonie pomiędzy ścianami wewnętrznymi i zewnętrznymi prowadzą do szczytu wieży.

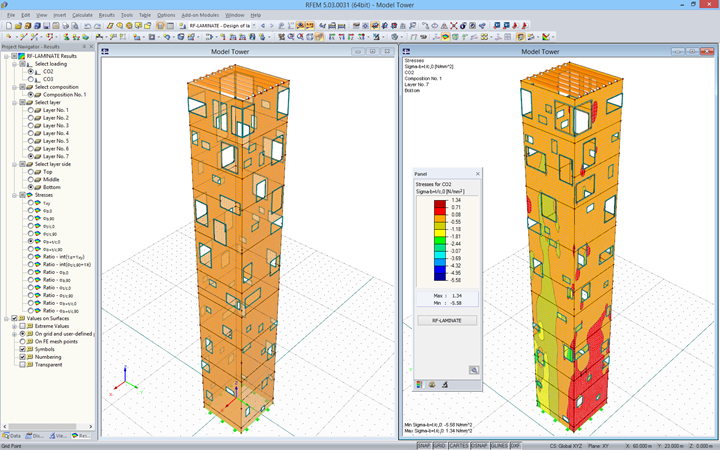

Analiza statyczno-wytrzymałościowa "podniebnej wspinaczki" została przeprowadzona przez Andreasa Wirtha z Freiburga, który korzystał z programu RFEM oraz modułu dodatkowego RF LAMINATE.

Konstrukcja

Wieża posiada kwadratową podstawę o długości bocznej 5,40 m. Wieża wewnętrzna składa się z płyt z drewna klejonego krzyżowo - trzy warstwy o grubości 12 cm. Wieża zewnętrzna została zbudowana także z drewnianych elementów klejonych krzyżowo, w skład których wchodzi siedem warstw o grubości 20 cm.

W ścianach zewnętrznych znajdują się 123 otwory, które umożliwiają zwiedzającym podziwianie pejzażu. Elementy konstrukcyjne były w większości prefabrykatami. Wieża wewnętrzna składa się z dwóch rur. Wieżę zewnętrzną podzielono na trzy odcinki konstrukcyjne. Każdy odcinek został ponownie podzielony na cztery elementy narożnikowe w kształcie litery L.

Połączenia pionowe są zapewnione przez liczne wkręty z pełnym gwintem. Zostały one zamocowane poprzecznie przez połączenia pionowe pod kątem 60° w stosunku do kierunku poprzecznego płyt. W połączeniach poziomych elementy z drewna klejonego krzyżowo są ze sobą połączone za pomocą płaskowników montowanych w ich wnętrzu i kołków.

Po zakończeniu targów ogrodniczych pieczę nad wieżą będzie sprawować Towarzystwo. Dzięki temu odwiedzający będą nadal mieli możliwość podziwiać nieporównywalny z niczym widok parku Wetzgau.
