Torre panoramica "Himmelsstürmer" in Schwäbisch Gmünd

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Statica e costruzione Andreas Wirth, Friburgo, Germania
www.wirth-baustatik.de
Project Management: Ideazione e design
KuKuK GmbH, Stoccarda, Germania
www.zumkukuk.de

Pianificazione e realizzazione del lavoro
Schlosser Holzbau GmbH, Jagstzell, Germania
www.schlosser-projekt.de
Committente Himmelsstürmer, Landesgartenschau Schwäbisch Gmünd 2014

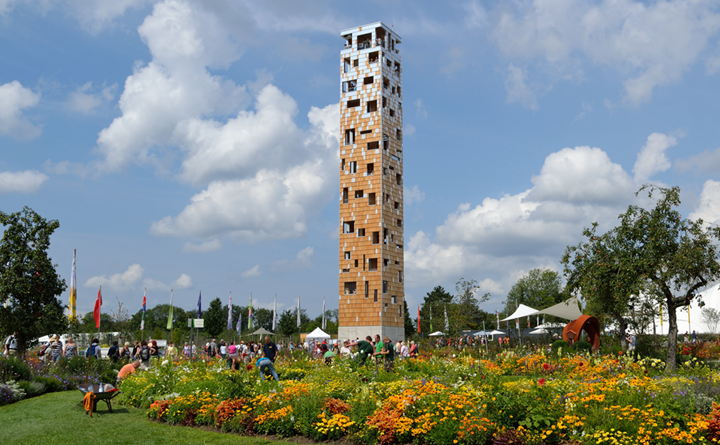

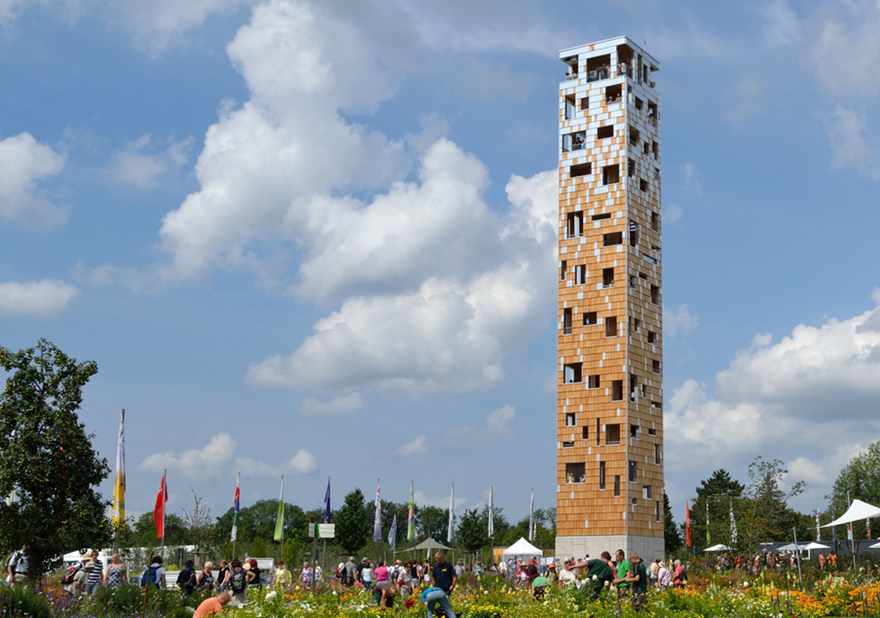

Un punto culminante dello State Garden Show 2014 a Schwäbisch Gmünd, in Germania, è la torre panoramica "Himmelsstürmer" che è alta quasi 40 m. È costituito da circa 176 m³ di legno a strati incrociati ed è costituito da una torre interna e una esterna.

Una scala con 209 gradini nell'area tra le pareti interne ed esterne conduce alla cima della torre.

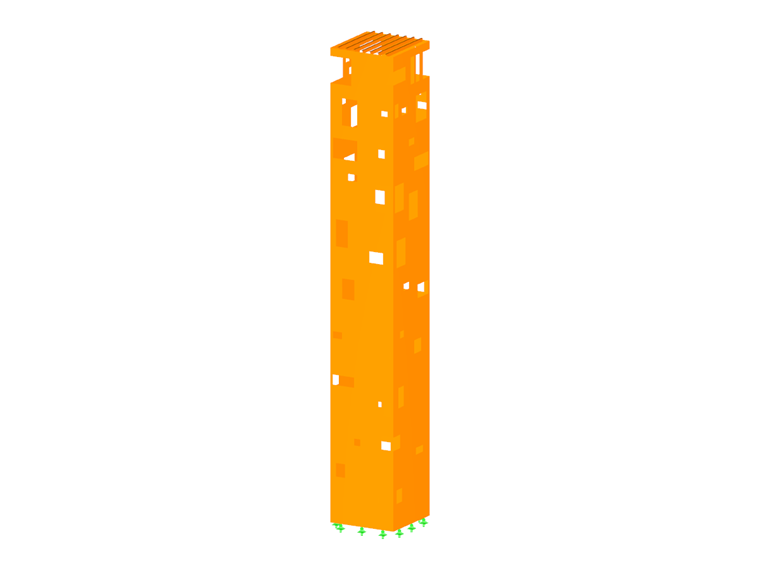

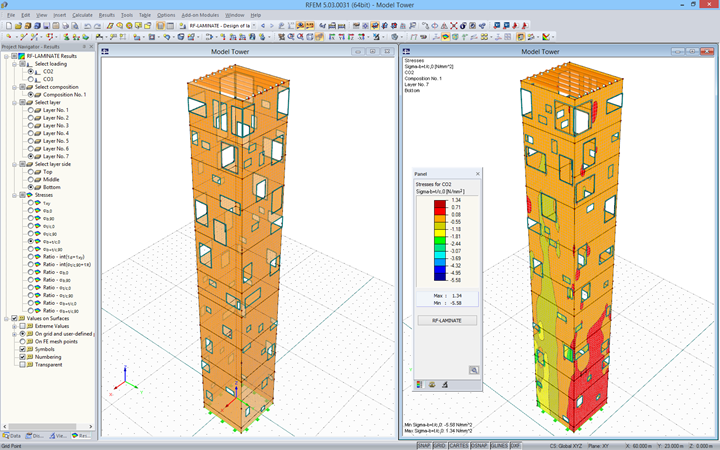

L'analisi strutturale dello "sky climber" è stata creata da Andreas Wirth di Friburgo che ha utilizzato RFEM e il modulo aggiuntivo RF-LAMINATE.

Struttura

La torre ha una base quadrata con lunghezze laterali di 5,40 m. La torre interna è costituita da lastre di legno a strati incrociati a tre strati con uno spessore di 12 cm. La torre esterna è stata costruita con elementi CLT. Questi sono costituiti da sette strati e hanno uno spessore totale di 20 cm.

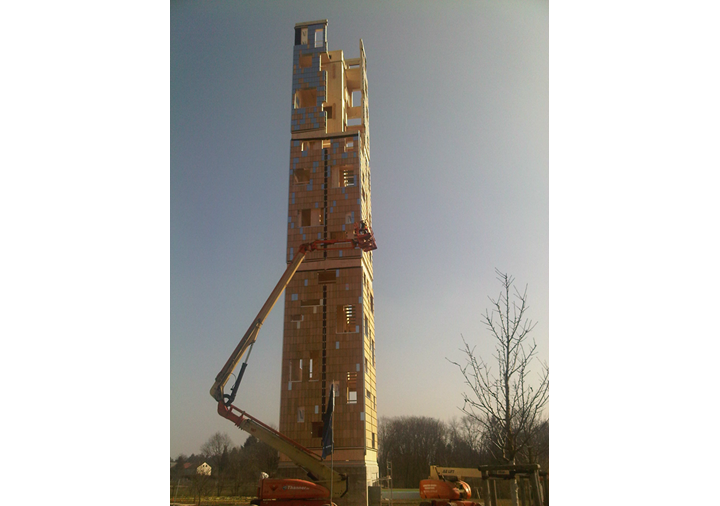

Ci sono 123 aperture disposte nelle pareti esterne. In questo modo, i visitatori possono sempre godersi lo scenario all'aperto. I componenti strutturali erano in gran parte prefabbricati. La torre interna è composta da due tubi. La torre esterna era divisa in tre sezioni di costruzione. Ogni sezione è stata suddivisa in quattro elementi angolari a L.

Il collegamento strutturale nei giunti verticali è assicurato da numerose viti interamente filettate. Sono stati avvitati trasversalmente attraverso i giunti verticali con un angolo di 60 ° rispetto alla direzione trasversale delle lastre. Nei giunti orizzontali, gli elementi CLT sono collegati tra loro da fogli scanalati e tasselli.

Una volta terminato il Garden Show, la torre di avvistamento dovrebbe essere ulteriormente gestita da un'associazione. Così, i visitatori avranno ancora la possibilità di godere della vista incomparabile sul parco paesaggistico di Wetzgau.
