Tour d'observation « Himmelsstürmer » de Gémunde-en-Souabe, Allemagne

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

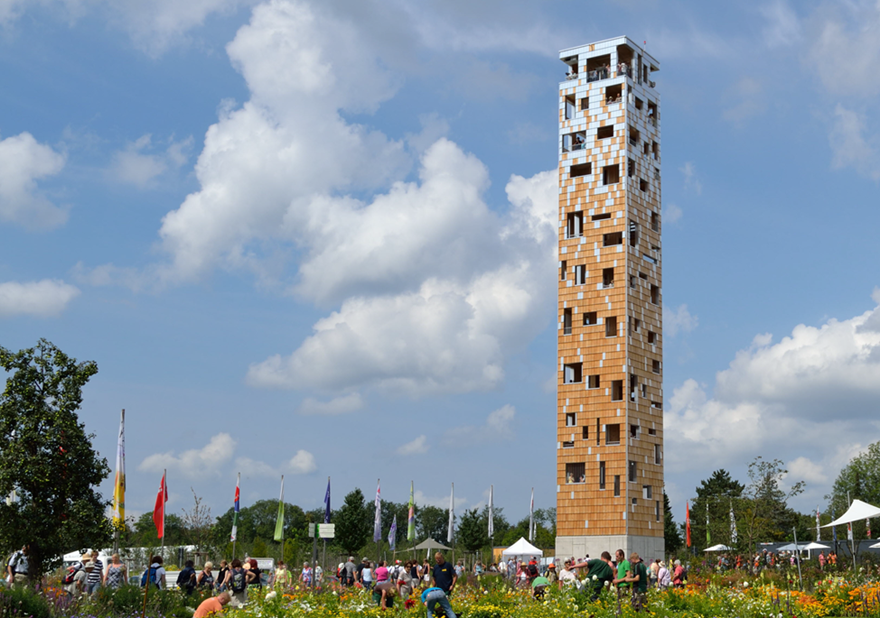

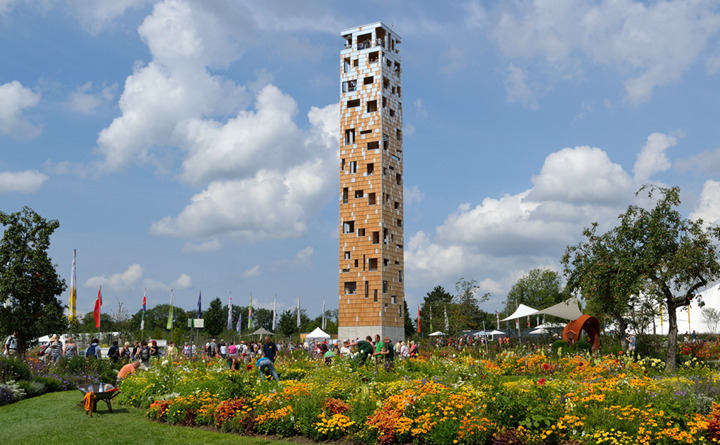

La tour d'observation « Himmelsstürmer » de 36 m de haut fut l'une des principales attractions de l'exposition horticole (« Landesgartenschau ») organisée en 2014 dans la ville de Gémunde-en-Souabe, en Allemagne. Bâtie avec environ 176 m³ de lamellé croisé, elle se compose d'une structure intérieure et d'une structure extérieure.

Calcul de structure Andreas Wirth, Fribourg-en-Brisgau, Allemagne
www.wirth-baustatik.de
Construction Concept et design
KuKuK GmbH, Stuttgart
www.zumkukuk.de

Planification et exécution
Schlosser Holzbau GmbH, Jagstzell
www.schlosser-projekt.de
Maître d'ouvrage Himmelsstürmer, Landesgartenschau 2014 de Gémunde-en-Souabe, Allemagne

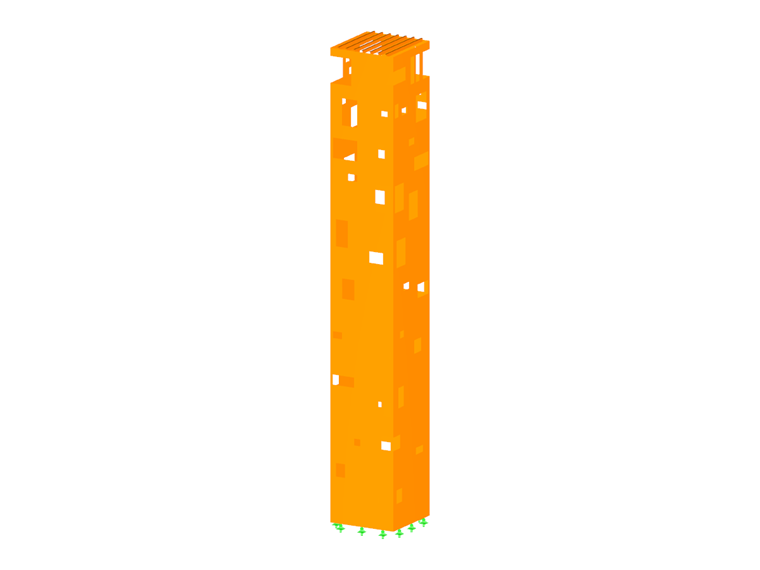

Modèle

Un escalier de 209 marches construit entre les parois interne et externe mène au sommet de la tour.

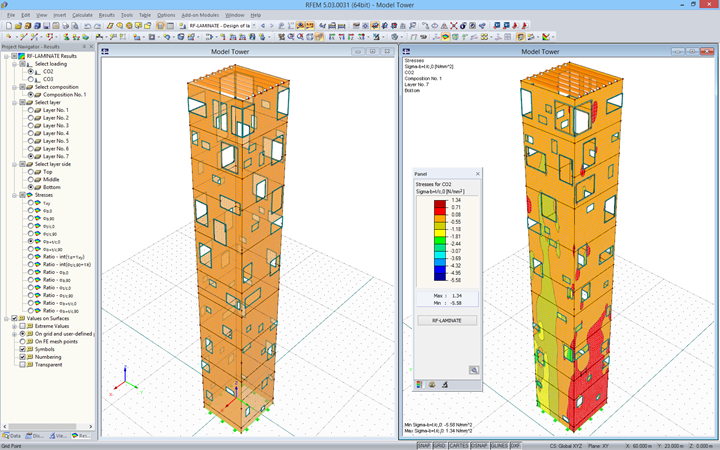

La structure globale a été calculée à l'aide de RFEM et du module additionnel RF-LAMINATE par Andreas Wirth, du bureau d'études Wirth Haker PartmbB, basé à Fribourg-en-Brisgau.

Caractéristiques techniques

La tour « Himmelsstürmer » a un plan au sol carré de 5,40 m de côté. La structure intérieure est composée de panneaux en lamellé croisé de 12 cm d'épaisseur et à trois couches. La structure extérieure a également été réalisée avec des éléments en CLT à sept couches pour une épaisseur totale de 20 cm.

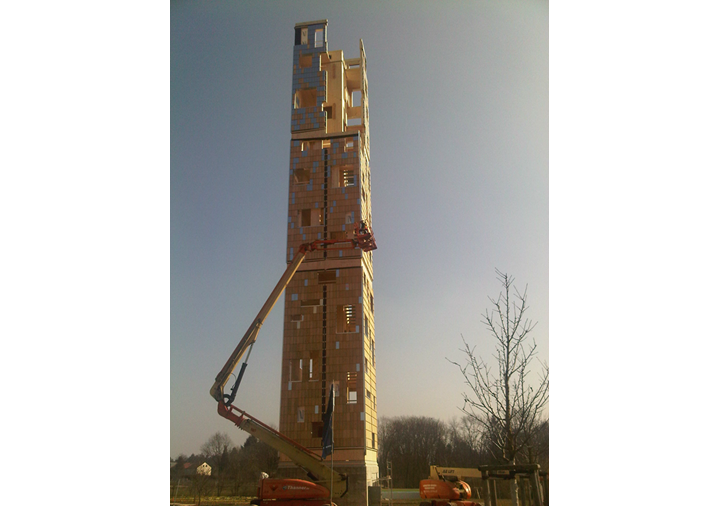

123 ouvertures ont été pratiquées dans les parois extérieures, permettant ainsi aux visiteurs de profiter du paysage. La majorité des composants structuraux ont été préfabriqués. La structure intérieure est constituée de deux parties circulaires tandis que la structure extérieure est divisée en trois parties. Chacune de ces parties a elle-même été subdivisée en quatre éléments d'angle en forme de L.

De nombreuses vis entièrement filetées assurent la bonne connexion des différents joints verticaux. Elles ont été vissées à travers ces joints à un angle de 60° par rapport à la direction transversale des panneaux. Les éléments en CLT dans les joints horizontaux sont reliés entre eux par des plaques perforées et des broches.

Une fois l'exposition horticole terminée, la gestion de cette tour d'observation a été confiée à une association locale. Les visiteurs ont ainsi pu continuer d'admirer la vue incomparable sur le parc naturel de Wetzgau.
