Es handelt sich hierbei um eine Stahlbeton-Konstruktion mit einer Spannweite der Decke von 15 m und Abmessungen der Hauptträger von H / B = 2,2 m / 3,6 m mit einer Spannweite von 23 m.

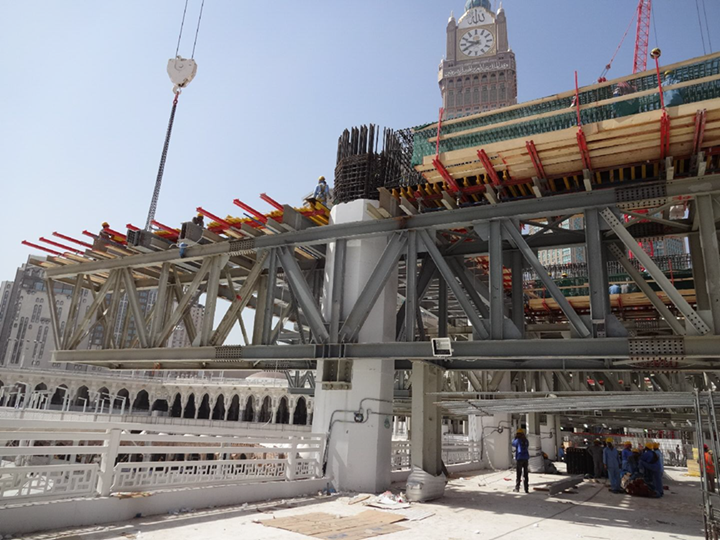

Unterstützungskonstruktion aus Stahlfachwerkträgern
Um während der Bauarbeiten die Nutzung der Flächen unterhalb der neuen Decke zu erlauben, werden für die Abstützung der Schalkonstruktion statt konventionellem Gerüstbau weitspannende StahlbauAbfangträger verwendet.

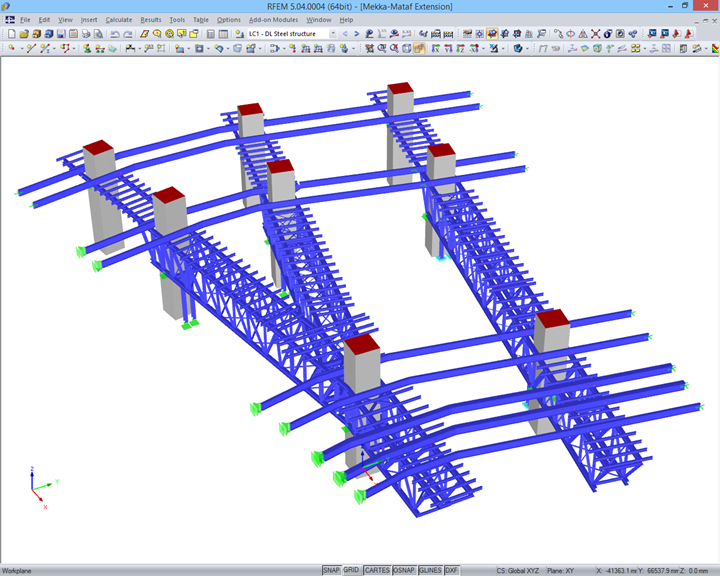

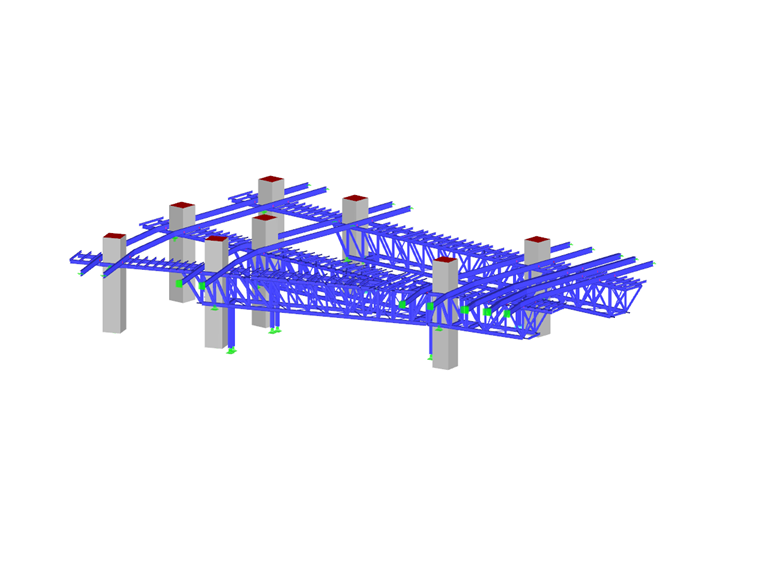

Die Träger wurden als räumliche Fachwerke konstruiert und für das Frischbetongewicht der Haupt- und Nebenträger der Decke ausgelegt. Abmessungen der Stahlbauträger sind H / B = 3,36 m / 2,45 m bei einer Gesamtlänge von bis zu 56 m. Diese wurden vom Ing.-Büro Mauss mit Hilfe von RFEM entworfen und bemessen.
Ein erheblicher Teil der Arbeit entfiel auf Änderungen während der Genehmigungs- und Montagephase, die unter hohem Zeitdruck ausgeführt wurden.
| Расчет конструкций | Ingenieurbüro Mauss Düsseldorf www.ibmauss.de |
| Строительство | Генеральный подрядчик Saudi Binladin Group (SBG) Джидда, Саудовская Аравия www.sbg.com.sa |
| Заказчик | GHI Formwork LLC Дубай, ОАЭ |
