Ampliación de la Mezquita de la Meca, Arabia Saudí

Proyecto de cliente

Ingeniería estructural Ing.-Büro Mauss
Düsseldorf, Alemania
www.ibmauss.de/es
Construcción Contratista principal
Saudi Binladin Group (SBG)
Jeddah, Arabia Saudí
www.sbg.com.sa
Inversor GHL Formwork LLC
Dubai, Emiratos Árabes
ghiformwork.com

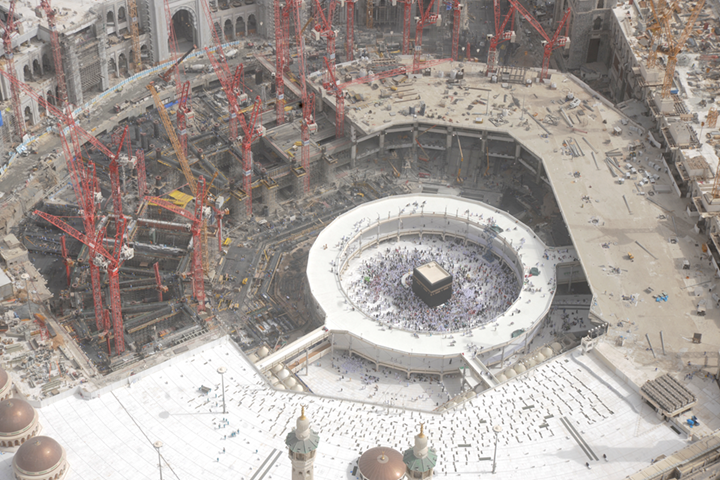

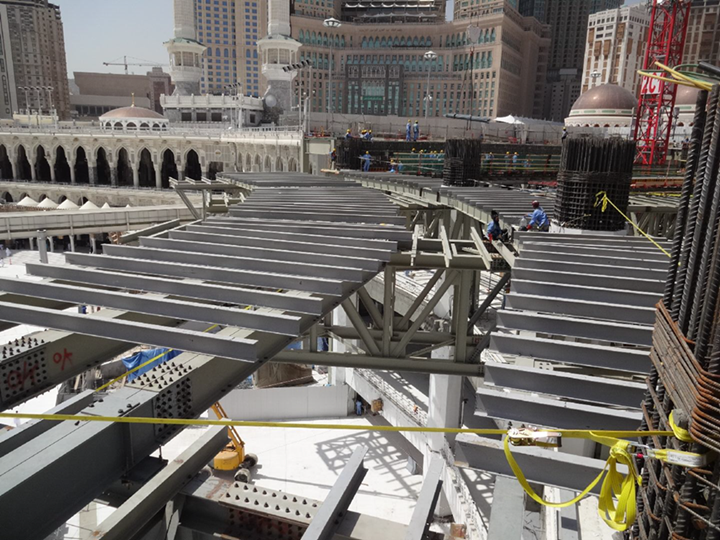

La mezquita sagrada de la Meca es la más importante del Islam y también la más grande del mundo. Se ha construido un piso adicional en el interior sobre el santuario principal de Kaaba. El nombre del proyecto es "Mataf Extension".

Se trata de una construcción de hormigón armado con una distancia entre apoyos de 15 metros, siendo las dimensiones de las vigas principales de h / w = 2,2 m / 3,6 m con una luz de 23 metros.

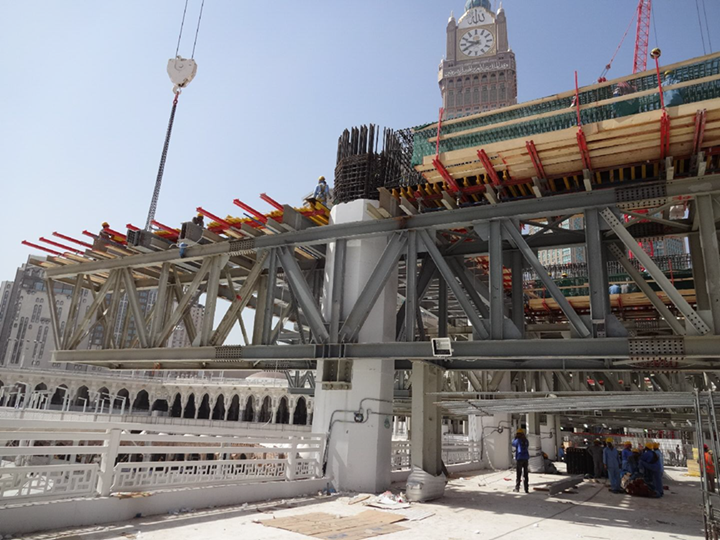

Construcción portante compuesta de cerchas de acero

Para permitir el uso de superficies bajo el nuevo piso durante la construcción, se utilizaron vigas de soporte de acero de grandes luces en vez de un andamiaje convencional para soportar la estructura.

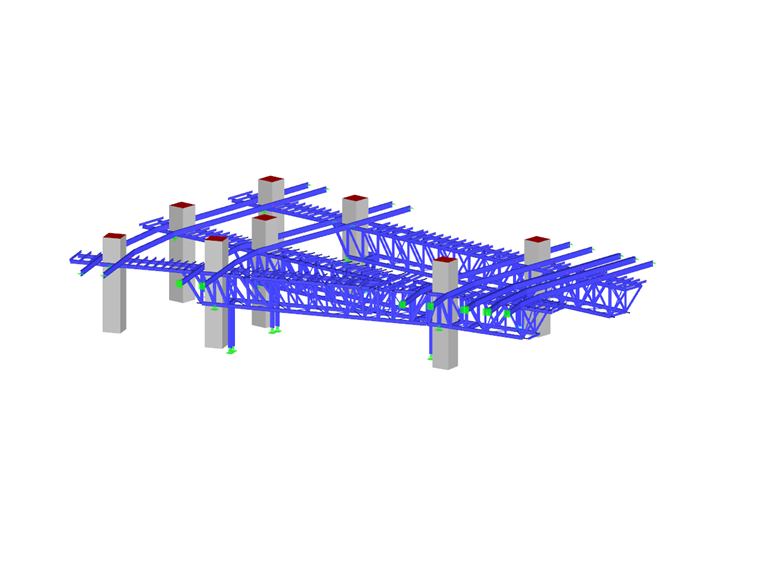

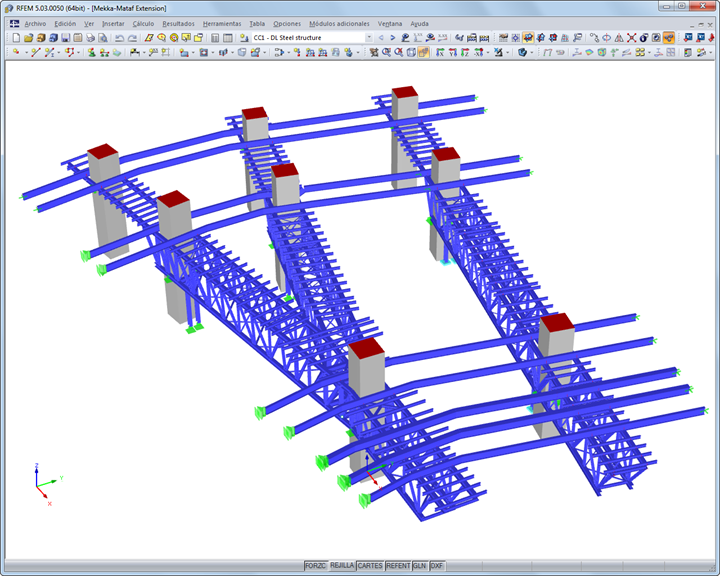

Las vigas se diseñaron como cerchas espaciales y se calcularon para el peso del hormigón fresco de las vigas principales y secundarias del piso. Las dimensiones de las vigas de acero son h /w = 3,36 m / 2,45 m con una longitud total de 56 metros. Éstas fueron creadas y diseñadas por la oficina de ingeniería Mauss usando RFEM.

Hubo una gran carga de trabajo debido a los cambios durante las fases de aprobación y ensamblaje, las cuales se realizaron bajo una alta presión de tiempo.
