Rozšíření mešity v Mekce, Saudská Arábie

Projekt zákazníka

21. října 2014

RFEM Ocelové konstrukce Budovy

Projekt a statika Ing.-Büro Mauss
Düsseldorf, Německo
www.ibmauss.com
Konstrukce
Hlavní dodavatel
Saudi Binladin Group (SBG)
Dschidda, Saudská Arábie
www.sbg.com.sa
Investor GHI Formwork LLC
Dubaj, Spojené arabské emiráty
ghiformwork.com

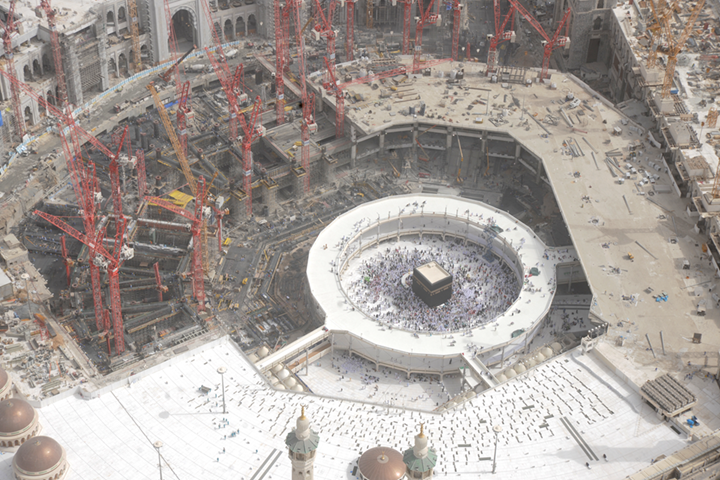

Velká mešita v Mekce je jedním z nejposvátnějších míst islámu a zároveň největší mešitou na světě. Stavba se rozšířila o druhé patro ve vnitřní části mešity okolo svatyně Ka'ba umístěné ve středu nádvoří. Projekt nesl název „Mataf Extension“.

Jedná se o železobetonovou konstrukci s délkou rozpětí mezipodlažní desky 15 m; hlavní nosníky jsou 2,2 m vysoké a 3,6 m široké s rozpětím 23 m.

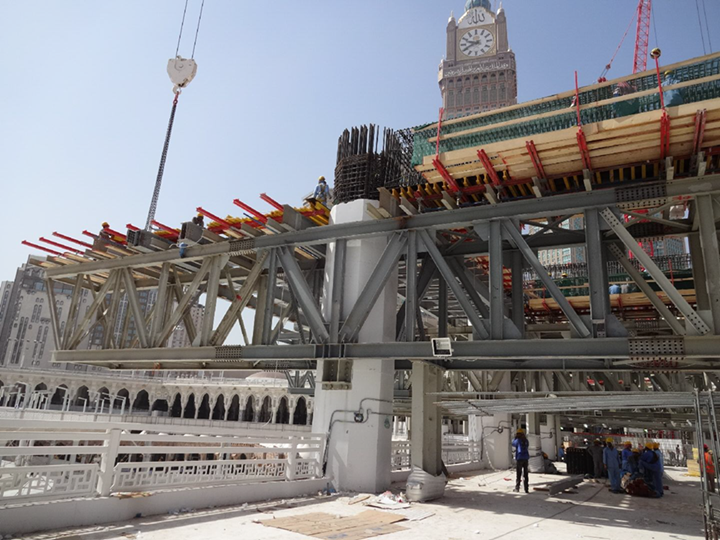

Podpůrná konstrukce z ocelových příhradových nosníků

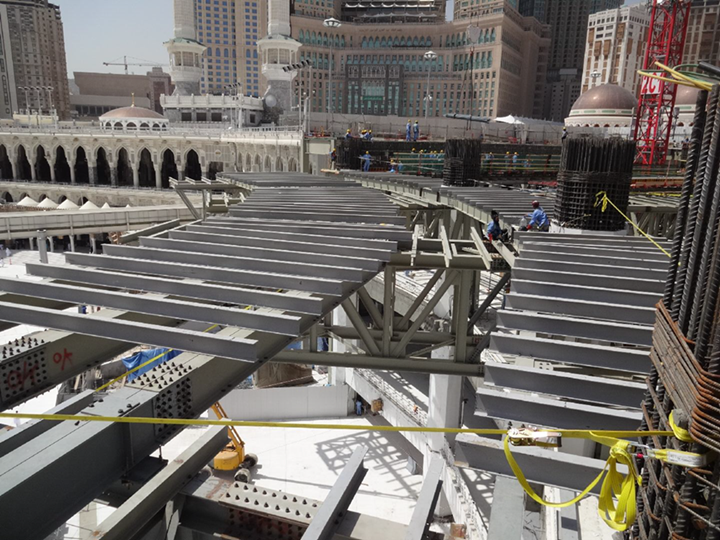

Aby bylo možné během stavebních prací využívat prostory pod novým patrem, nepodpíralo plošnou stavbu tradiční lešení, ale široká ocelová konstrukce s podpůrnými nosníky.

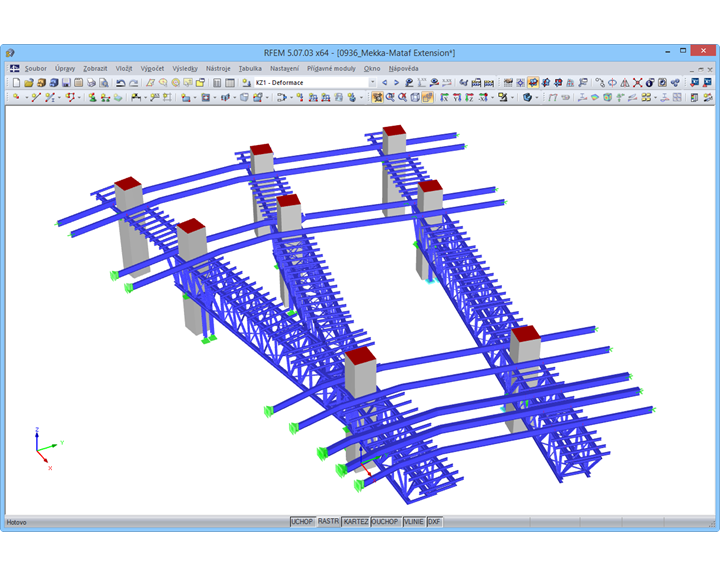

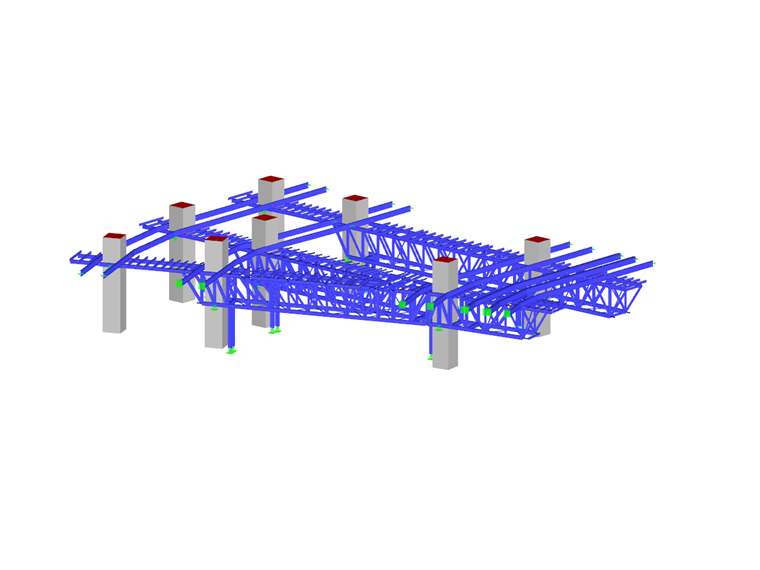

Nosníky byly navrženy jako prostorové příhrady s ohledem na váhu čerstvého betonu hlavních a vedlejších deskových nosníků. Rozměry ocelových nosníků činily 3,36 m (výška) a 2,45 m (šířka) s celkovou délkou až 56 m. Inženýrská kancelář Mauss provedla návrh a posouzení nosníků v programu RFEM.

Značná část práce připadla na změny během schvalovací a montážní fáze, které se uskutečnily pod velkým časovým tlakem.
