Rozbudowa meczetu w Mekce, Arabia Saudyjska

Projekt klienta

21. października 2014

RFEM Konstrukcje stalowe Budynki

Statyka i konstrukcja Ing.-Büro Mauss
Düsseldorf, Niemcy
www.ibmauss.de
 Budowa Główny wykonawca
Saudi Binladin Group (SBG)
Jeddah, Arabia Saudyjska
www.sbg.com.sa
 Inwestor GHI Formwork LLC
Dubai, Zjednoczone Emiraty Arabskie
ghiformwork.com

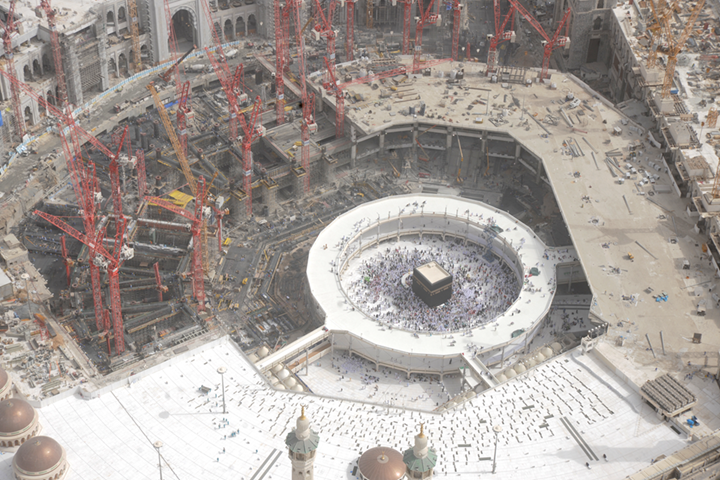

Święty Meczet w Mekce jest najważniejszym miejscem islamu oraz największym meczetem na świecie. W jego wnętrzu, wokół Al-Kaby, zostało wybudowane dodatkowe piętro dla wiernych. Projekt został nazwany "Rozbudowa Mataf".

Jest to konstrukcja z betonu zbrojonego o rozmiarach 15x23 m, wymiary belek głównych wynoszą wys./szer. – 2,2 m/ 3,6 m.

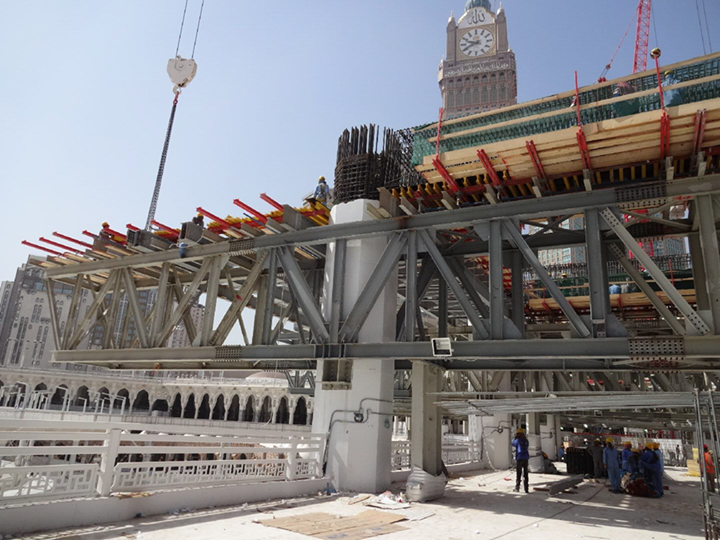

Konstrukcja nośna wykonana ze stalowych kratownic

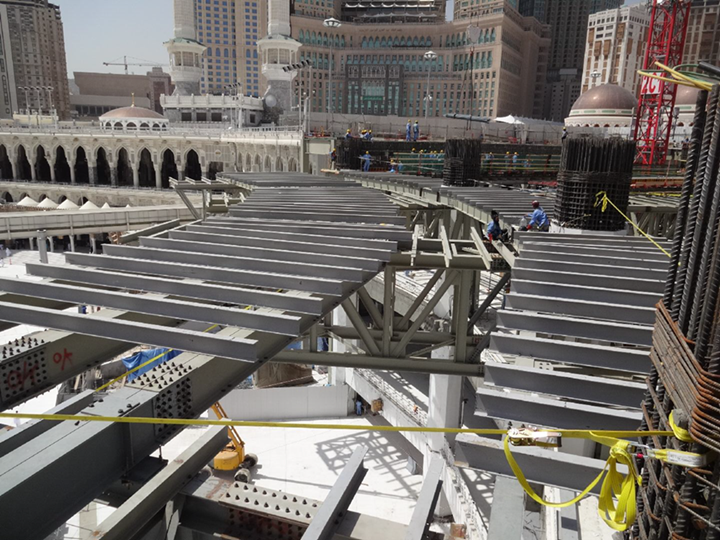

Aby w trakcie budowy możliwe było korzystanie z powierzchni znajdujących się poniżej nowej podłogi, do podparcia konstrukcji membranowej, zamiast tradycyjnego rusztowania, wykorzystano wiązary podpierające stalową konstrukcję o dużej rozpiętości.

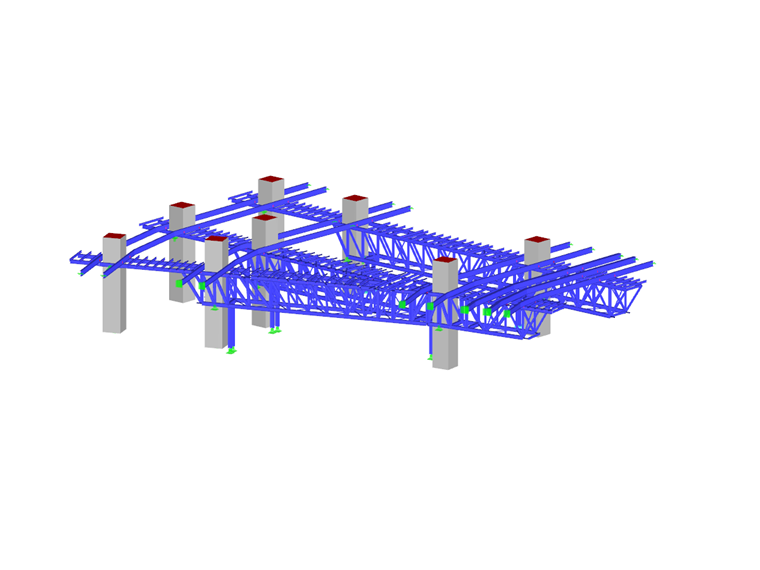

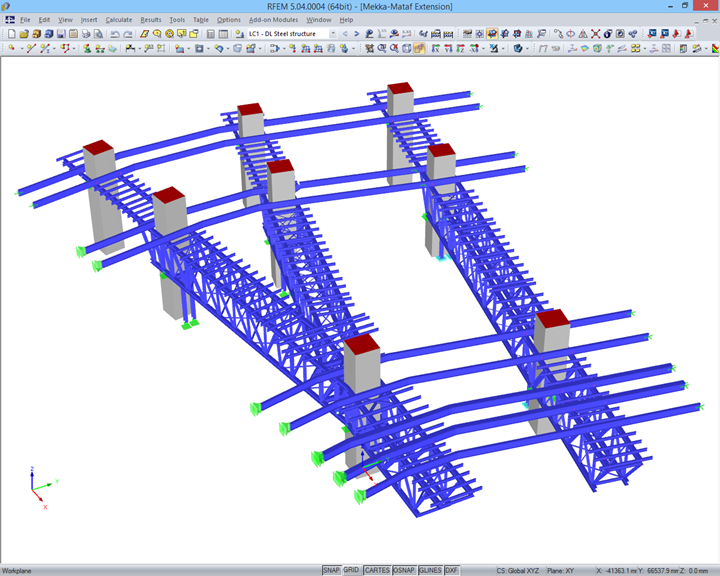

Belki zostały zaprojektowane w formie kratownic przestrzennych i zostały obliczone z uwzględnieniem ciężaru świeżego betonu belek głównych i drugorzędnych. Wymiary stalowych belek wynoszą wys./szer. = 3,36 m / 2,4 m; ich całkowita długość wynosi 56 m. Belki zostały zaprojektowane i obliczone przez biuro inżynierskie Mauss z wykorzystaniem programu RFEM.

Znaczną ilość prac przeprowadzano pod ogromną presją czasu, która wynikła wskutek zmian wprowadzanych na etapie zatwierdzeń i montażu.
