Ampliamento della Sacra Moschea in La Mecca, in Arabia Saudita

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Ingegneria strutturale
Ing.-Büro Mauss
Düsseldorf, Germania
www.ibmauss.de
Costruzione Fornitore principale
Saudi Binladin Group (SBG)
Jeddah, Arabia Saudita
www.sbg.com.sa
Committente GHI Formwork LLC
Dubai, Emirati Arabi Uniti
ghiformwork.com

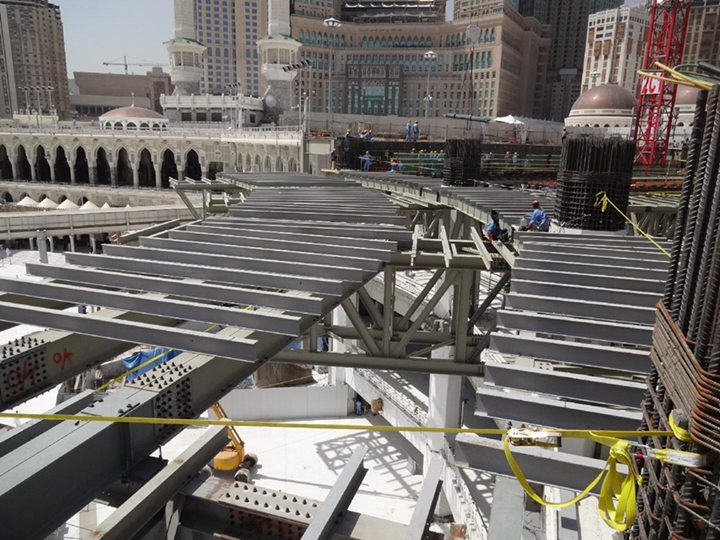

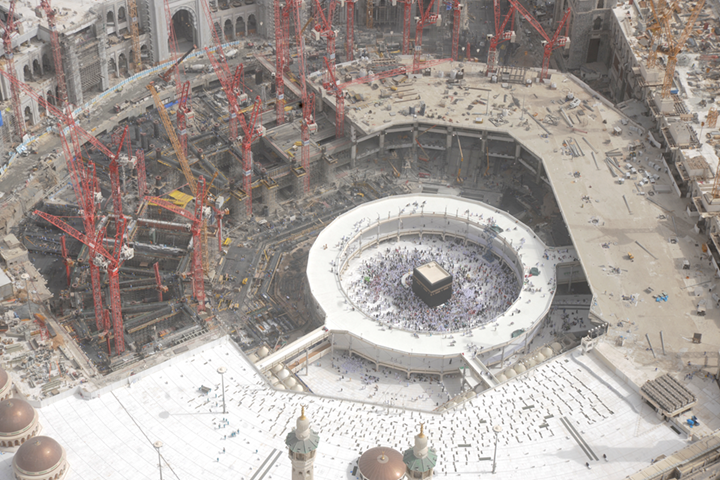

La Sacra Moschea della Mecca è la moschea più importante dell'Islam ed anche la più grande del mondo. Al suo interno, intorno al santuario principale della Kaaba, è in fase di realizzazione un ulteriore piano. Il nome del progetto è "Mataf Extension".

È una struttura in cemento armato con una campata di 15 m e le dimensioni delle travi principali sono h/w = 2,2 m/3,6 m con una campata di 23 m.

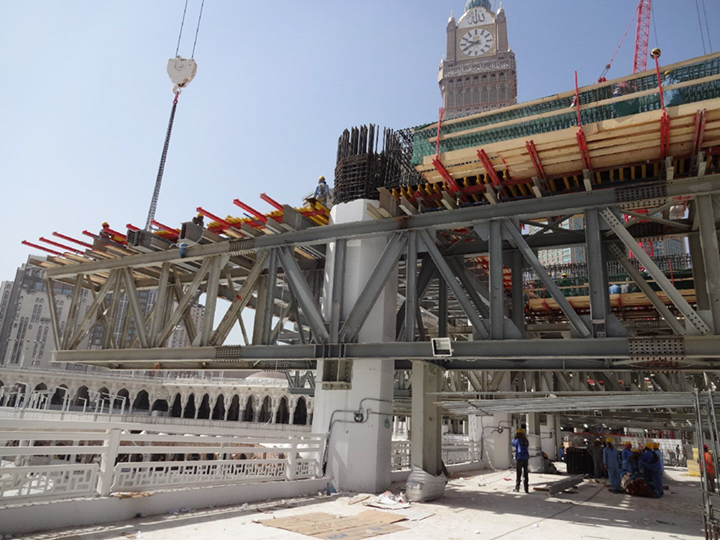

Struttura portante con travi reticolari in acciaio

Per consentire l'uso delle superfici al di sotto del nuovo pavimento durante la costruzione, per sostenere la struttura del guscio sono state utilizzate strutture in acciaio ad ampia campata anziché travi tradizionali.

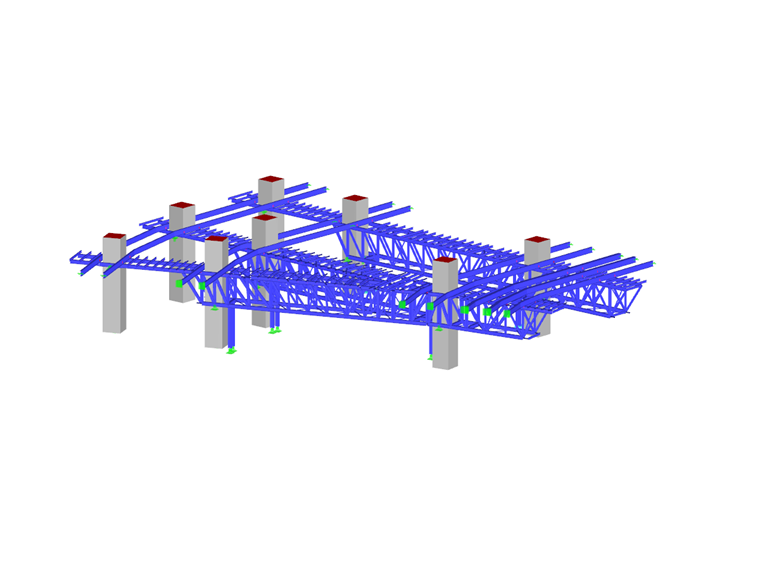

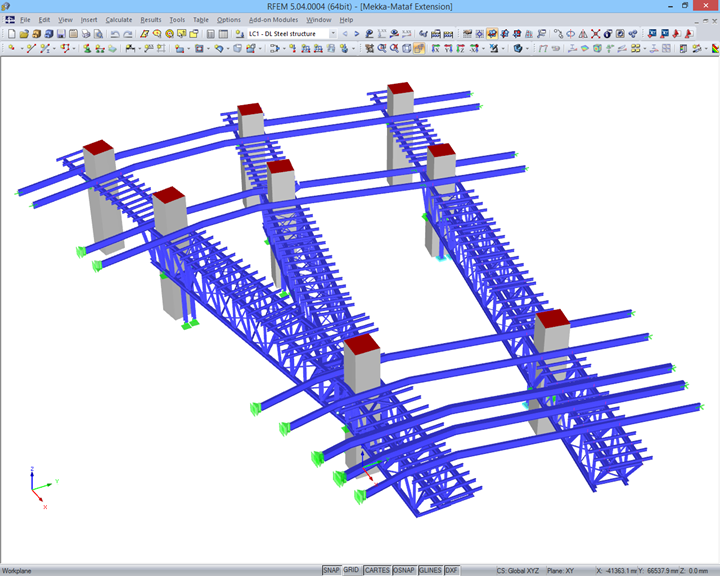

Le travi sono state progettate come travi reticolari spaziali e sono state progettate per il peso del calcestruzzo fresco delle travi del piano principale e secondario. Le dimensioni delle travi in acciaio sono h/w = 3,36 m/2,45 m con una lunghezza totale fino a 56 m. Sono stati creati e progettati dallo studio di ingegneria Mauss usando RFEM.

Una notevole quantità di lavoro è stata dovuta ai cambiamenti durante le fasi di approvazione e assemblaggio che sono stati eseguiti sotto un'enorme pressione temporale.
