Баденский Дом фермеров во Фрайбурге, Германия

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

Строительное проектирование Göppert Гражданские инженеры, Лар
www.gbi-statik.de
Архитектор Рабочая группа Lahr, Lahr
www.werkgruppe-lahr.de
Инвестор Badischer Landwirtschaftlicher Hauptverband (BLHV), Фрайбург, Германия
www.blhv.de.

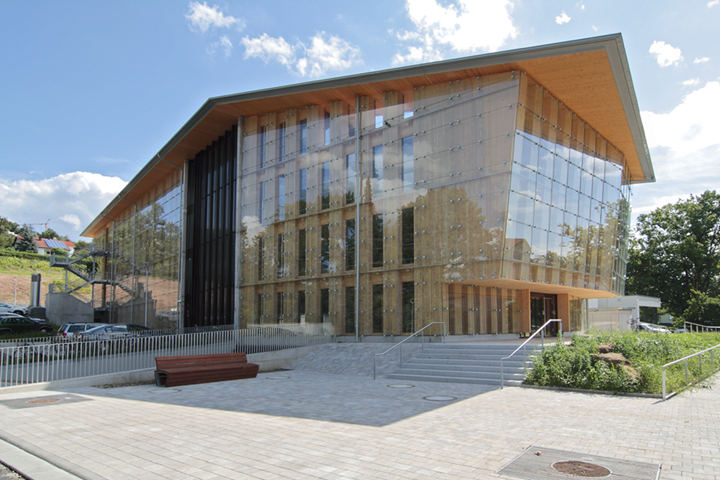

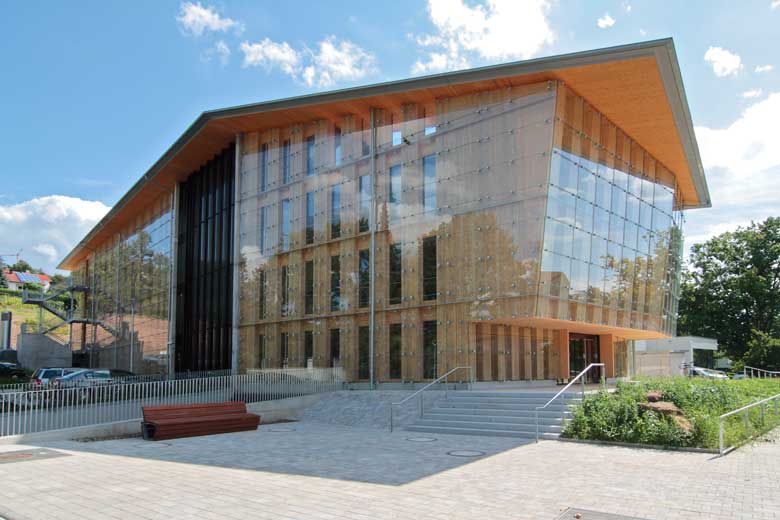

Новая штаб-квартира Баденской ассоциации фермеров (BLHV) является уникальным зданием. Деревянная конструкция закрыта стеклянным фасадом, чтобы предотвратить изменение цвета и фактуры от погодных условий. Хотя группа архитекторов из Werkgruppe Lahr имеет достаточный опыт в проектировании деревянных конструкций, деревянный дом со стеклянным фасадом стал для них "образцовым проектом".

Четырехэтажное здание предлагает более 100 рабочих мест в офисных помещениях площадью 2 000 м².

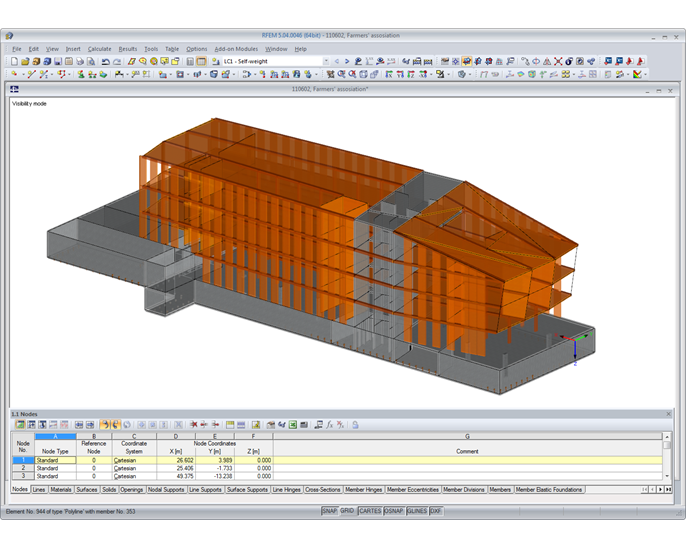

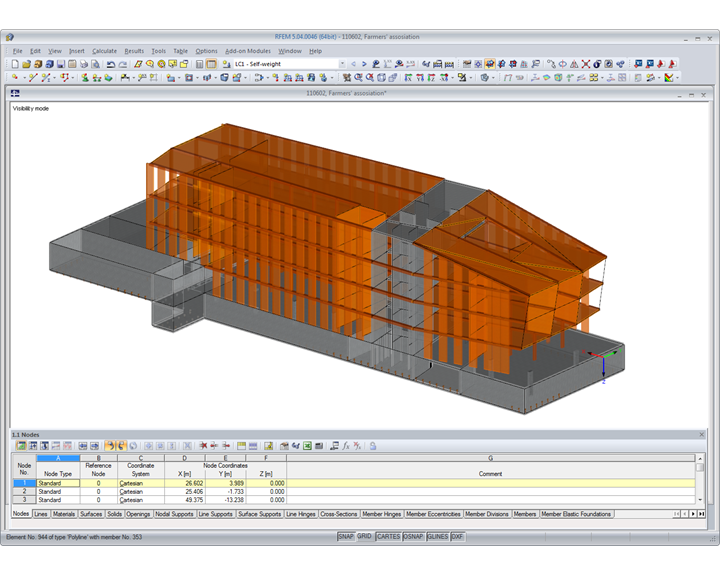

Расчет конструкции из твердой древесины был выполнен заказчиком Dlubal Software, проектной фирмой Göppert Bauingenieure из города Лар, Германия.

Строительство

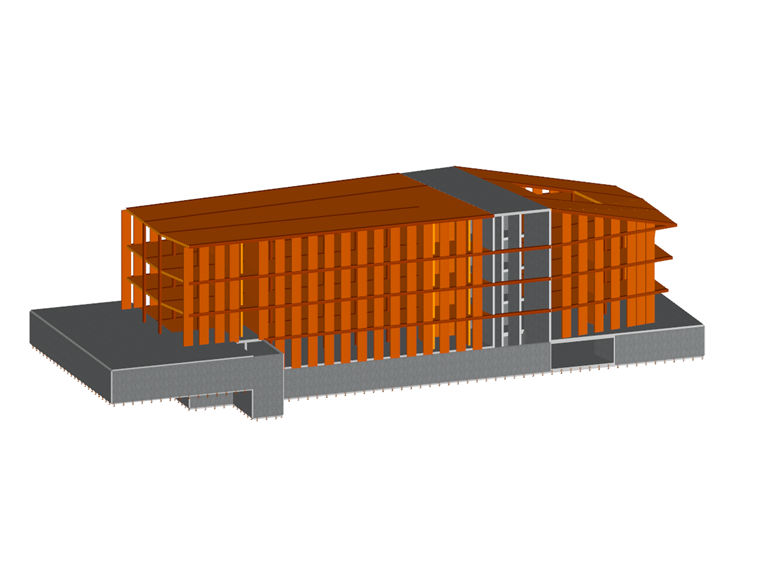

Дом фермеров во Фрайбурге имеет наружные размеры Д x Ш x В приблизительно 55 м x 18 м x 14 м. Внутри здания ядром жесткости служит железобетонная лестница. Кроме того, древесина применяется для несущих конструкций почти без исключений: стены, колонны и связующие балки выполнены из дощатоклеёной древесины, потолки – из поперечно-клеёной древесины, плюс слой бетона 8 см.

Соединение, работающее на сдвиг, между деревянным потолком толщиной 20 см и бетоном обеспечивается за счет элементов FP, вставленных диагонально. С конструктивной точки зрения это гибридное решение имеет преимущество, так как повышается эффективность панели перекрытия по восприятию горизонтальных нагрузок. Кроме того, бетон является хорошей звукоизоляцией.

Наружная стеновая конструкция обеспечивает хорошую теплоизоляцию: 20 см стены из твердой древесины, 20 см негорючей минеральной ваты и 8 см облицовки фасада из ламинированной ели. А на расстоянии 14 см находится внешний стеклянный фасад.

Для реализации этого проекта стоимостью 8 миллионов евро потребовалось около 3 000 м³ древесины еловых пород и 2 000 м³ древесины пихтовых пород.
