Siedziba Stowarzyszenia Rolników we Freiburgu, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

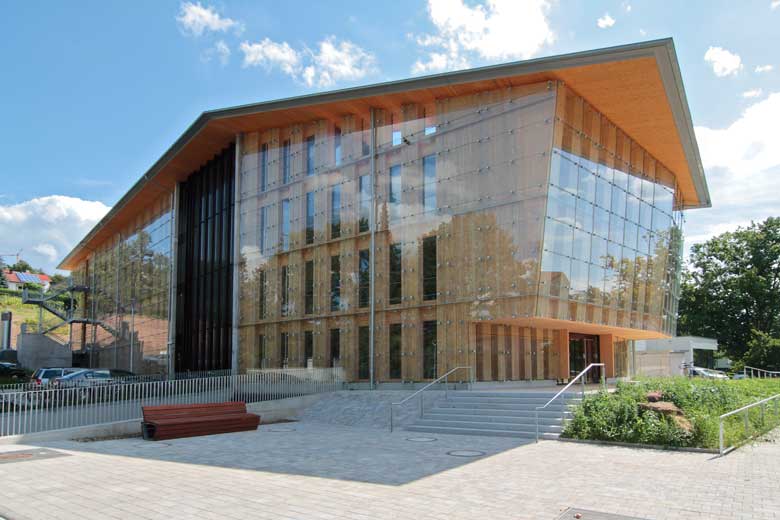

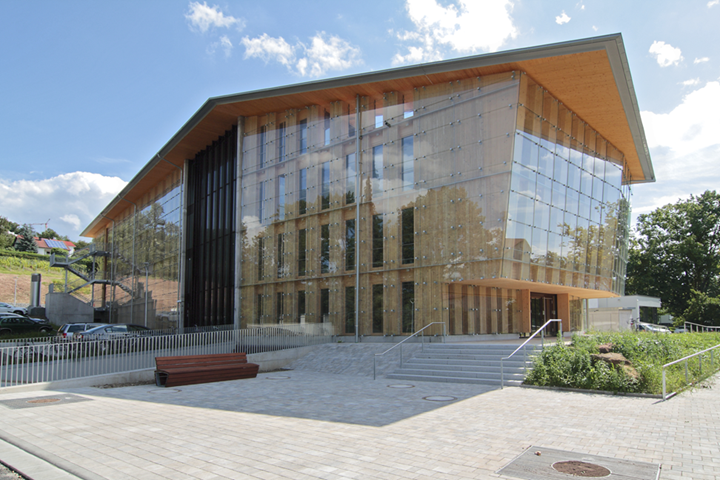

Nowa siedziba Siedziba Stowarzyszenia Rolników Badenii (BLHV) jest wyjątkowa. Drewniana konstrukcja jest chroniona przez szklaną fasadę, która przeciwdziała starzeniu się drewna w wyniku działania warunków atmosferycznych. Chociaż architekci Werkgruppe i Lahr mają bogate doświadczenie w budownictwie drewnianym, drewniany dom ze szklaną fasadą był dla nich "projektem modelowym".

Inżynieria konstrukcyjna Göppert Civil Engineers, Lahr
www.gbi-statik.de
Architekt Work group Lahr, Lahr
www.werkgruppe-lahr.de
Inwestor Badischer Landwirtschaftlicher Hauptverband (BLHV), Fryburg, Niemcy
www.blhv.de.

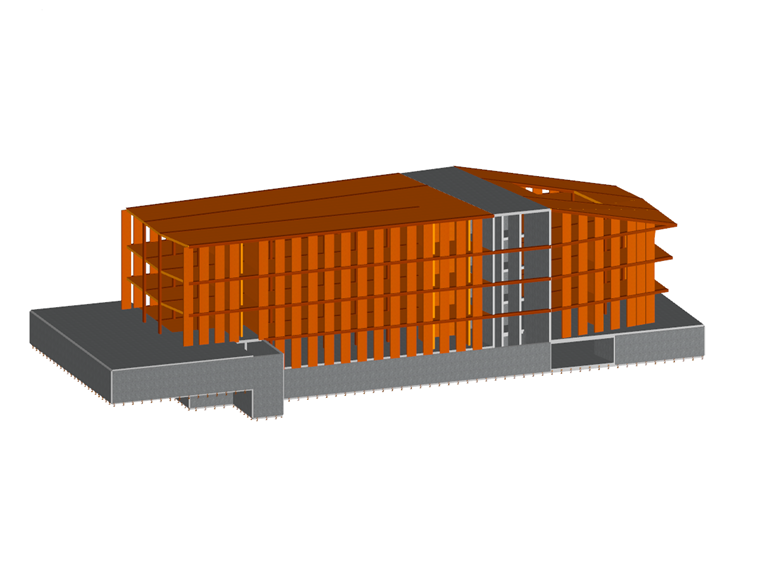

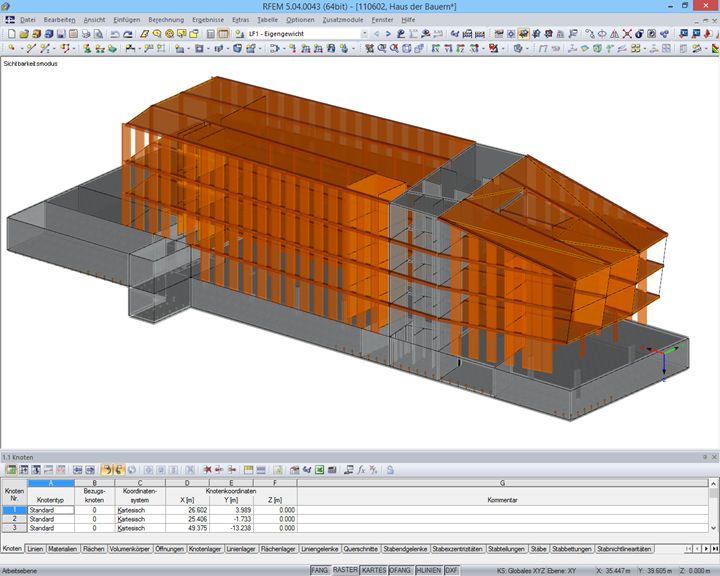

Model

Czteropiętrowy budynek oferuje ponad 100 miejsc pracy na powierzchni biurowej wynoszącej 2,000 m².

Analiza statyczno-wytrzymałościowa konstrukcji z drewna litego została przeprowadzona przez klienta Dlubal Software, biuro inżynierskie Göppert Bauingenieure z Lahr w Niemczech.

Konstrukcja

Zewnętrzne wymiary Siedziby Stowarzyszenia Rolników we Freiburgu wynoszą około 55 m x 18 m x 14 m (dł. x szer. x wys.). Klatka schodowa umieszczona w środku budynku i wykonana w konstrukcji żelbetowej pełni rolę rdzenia usztywniającego całej konstrukcji. Oprócz tego, drewno wykorzystano niemal wyłącznie do konstrukcji nośnej: ściany, słupy i belki łączące wykonano z drewna klejonego warstwowo, a stropy z drewna klejonego krzyżowo z dodatkową, 8-centymetrową warstwą betonu.

Połączenie ścinane pomiędzy drewnianym stropem o grubości 20 cm i betonem zostało zapewnione dzięki ukośnym łącznikom FP. Z konstrukcyjnego punktu widzenia, takie rozwiązanie hybrydowe poprawia efektywność przenoszenia obciążeń poziomych przez tarczę stropu. Dodatkowo beton zapewnia dobrą ochronę przed hałasem.

Konstrukcja ściany zewnętrznej zapewnia dobrą izolację termiczną: 20 cm ściany z litego drewna, 20 cm niepalnej wełny mineralnej oraz 8 cm warstwy elewacyjnej. W odległości 14 cm zamocowano natomiast szklaną konstrukcję, stanowiąca front budynku.

Do wykonania tego projektu, którego koszt wyniósł 8 milionów euro, zużyto około 3,000 m3 drewna świerkowego oraz 2,000 m3 jodły pospolitej.

Słowa kluczowe

Konstrukcje drewniane
