Casa badeña de la cooperativa agropecuaria de Friburgo, Alemania

La nueva central de la cooperativa agropecuaria de Baden (BLHV) de Friburgo, Alemania, es una construcción única.

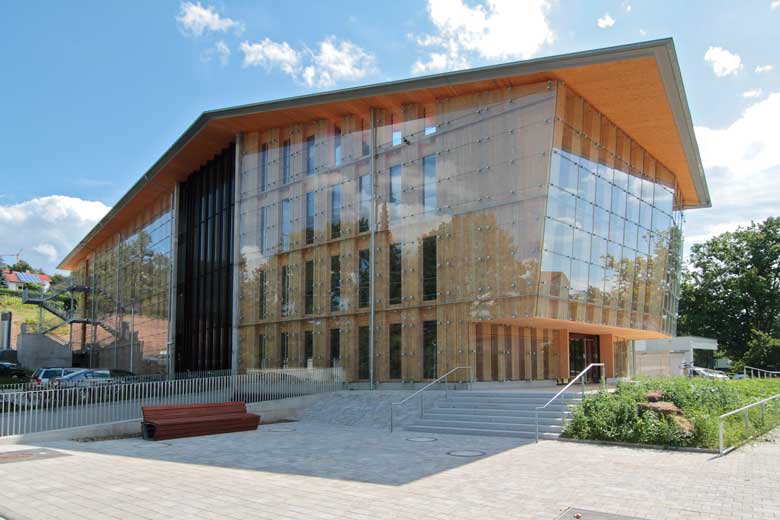

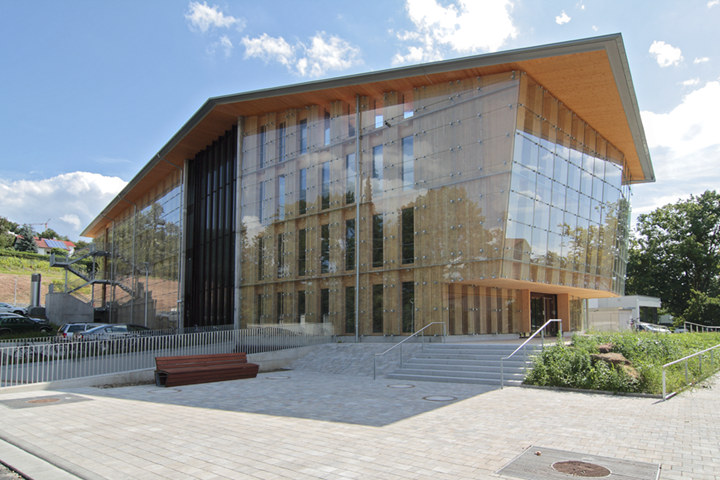

La construcción de madera está protegida mediante una fachada de vidrio para contrarrestar el envejecimiento por las condiciones climáticas.

El edificio de 4 plantas ofrece más de 100 espacios de trabajo dentro de un espacio de oficinas de 2.000 m².

El análisis estructural de la construcción maciza en madera fue realizado por la oficina de ingeniería Göppert Bauingenieure de Lahr, Alemania, actual cliente de Dlubal en Lahr, Alemania.

Estructura

La llamada "Haus der Bauern" de Friburgo tiene las dimensiones exteriores L x W x H = aproximadamente 55 m x 18 m x 14 m. Dentro del edificio, una escalera central compuesta de hormigón armado sirve como rigidizador estructural. A parte de esto, la madera ha sido exclusivamente utilizada para la estructura de soporte: los muros, pilares y vigas de conexión están compuestos de madera laminada encolada y los techos de madera contralaminada más una capa de hormigón de 8 cm.

La unión a cortante entre el techo de madera de 20 cm de espesor y el hormigón se asegura mediante conectores FP insertados diagonalmente. Desde el punto de vista estructural, esta solución híbrida tiene la ventaja en la mejora de la efectividad del panel del techo para transferir cargas horizontales. Además, la masa del hormigón realiza un buen aislamiento acústico.

La estructura del muro exterior asegura un buen aislamiento térmico: 20 cm de muro de madera maciza, 20 cm de lana mineral ininflamable y 8 cm de madera de píceas laminada como fachada. Por último, a una distancia de 14 cm, la construcción de vidrio está ubicada en la parte frontal.

Para este proyecto, de un coste de 8 millones de euros, se utilizó aproximadamente 3.000 m³ de madera de píceas y 2.000 m³ de abeto blanco para la construcción.

Ingeniería estructural Göppert Bauingenieure, Lahr, Alemania
www.gbi-statik.de
Arquitecto Werkgruppe Lahr, Lahr, Alemania
www.werkgruppe-lahr.de
Inversor Asociación Agrícola de Baden (BLHV), Friburgo
www.blhv.de

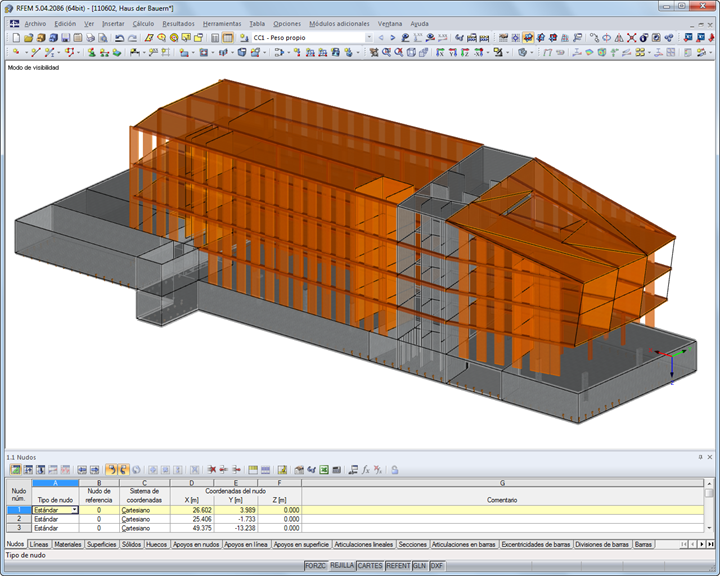

Especificaciones del proyecto

Datos del modelo

Número de nudos 752
Número de líneas 1231
Número de barras 625
Número de superficies 150
Número de casos de carga 7
Número de combinaciones de carga 1
Número de combinaciones de resultados 1
Peso completo 4091.251 t
Dimensiones (métricas) 64,915 x 23,285 x 16,700 m
Dimensiones (imperiales) 212.98 x 76.39 x 54.79 feet
Versión del programa 5.02.00
