Bádenský Zemědělský dům ve Freiburgu, Německo

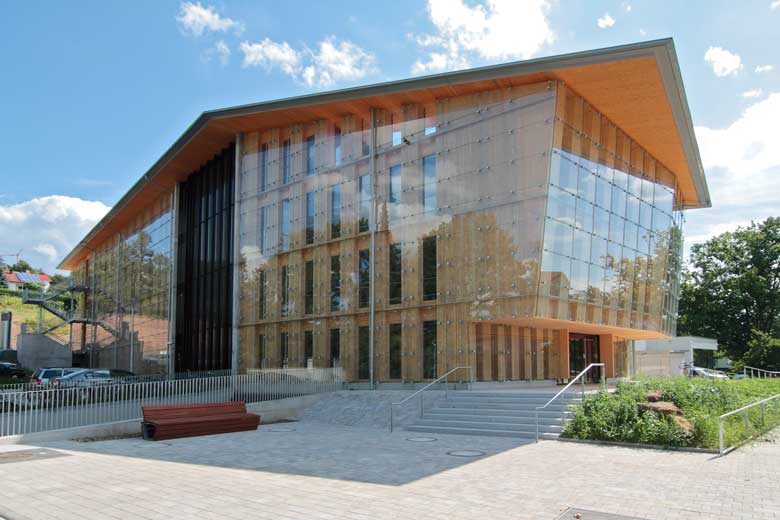

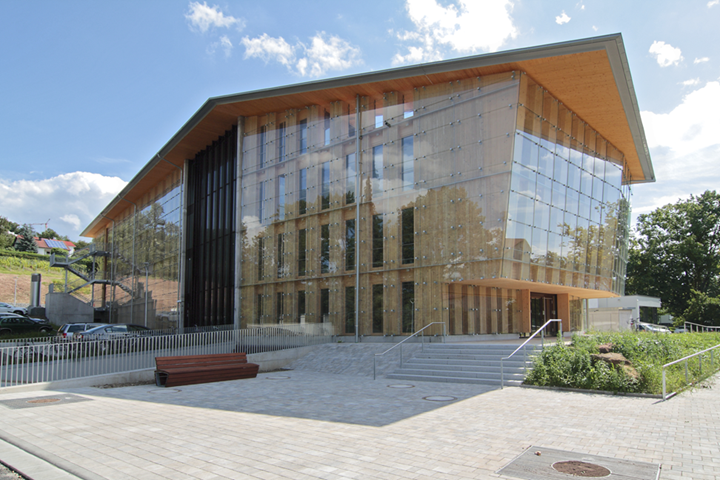

Nová centrála Bádenského zemědělského svazu (BLHV) v německém městě Freiburg je vskutku jedinečná.

Dřevěnou konstrukci zakrývá skleněná fasáda, která chrání dřevo před šednutím způsobeným povětrnostními vlivy.

Čtyřpatrová budova skýtá více než 100 pracovišť na 2000 m² kancelářských prostor.

Statický posudek konstrukce z masivního dřeva vyhotovil klient společnosti Dlubal Software, firma Göppert Bauingenieure z města Lahr v Německu.

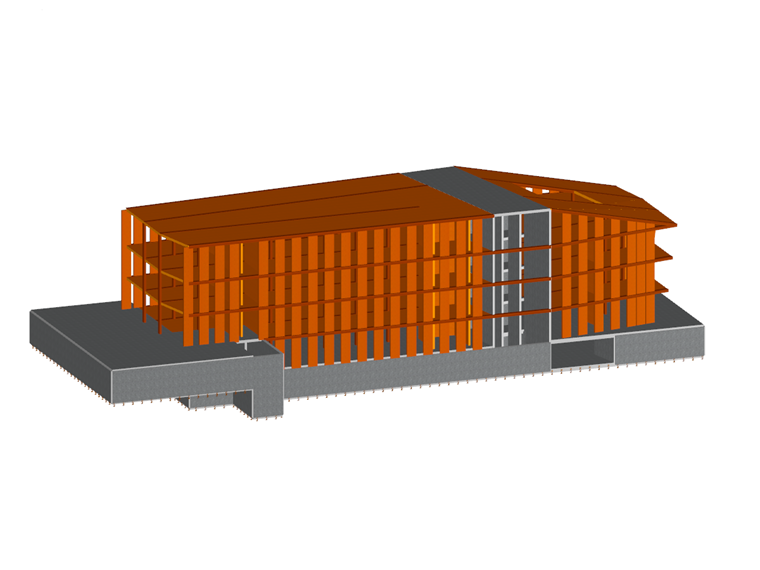

Konstrukce

„Zemědělský dům“ ve Freiburgu má vnější rozměry asi 55 m (délka) x 18 m (šířka) x 14 m (výška). Uvnitř budovy se nachází železobetonové schodišťové jádro, které slouží jako statické vyztužení budovy. Nosná konstrukce byla vyrobena téměř výhradně ze dřeva: stěny, sloupy a průvlaky sestávají z lepeného lamelového dřeva, stropy pak z křížem lepeného dřeva a horní vrstvy betonu.

Smykové spřažení dřevěné vrstvy stropu o tloušťce 20 cm a betonové vrstvy o tloušťce 8 cm je zajištěno diagonálně zapuštěnými FT spojkami. Toto hybridní řešení má z hlediska statiky tu výhodu, že zlepšuje účinnost stropní desky při přenášení horizontálního zatížení. Kromě toho představuje beton dobrou zvukovou izolaci.

Skladba vnějších stěn zajišťuje dobrou tepelnou izolaci: 20 cm silná deska z masivního dřeva, 20 cm silná vrstva minerální vlny a 8 cm silná fasáda ze smrkového lamelového dřeva. Ve vzdálenosti 14 cm od stěny se pak nachází skleněná konstrukce.

Stavba si vyžádala náklady ve výši 8 milionů Eur a asi 3000 m³ smrkového dřeva a 2000 m³ dřeva z jedle bělokoré.

Projekt fasády Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Architektura Pracovní skupina Lahr, Lahr
www.werkgruppe-lahr.de
Generální dodavatel Demathieu Bard Construction, Montigny-lès-Metz, Francie
www.demathieu-bard.fr


Zadání projektu

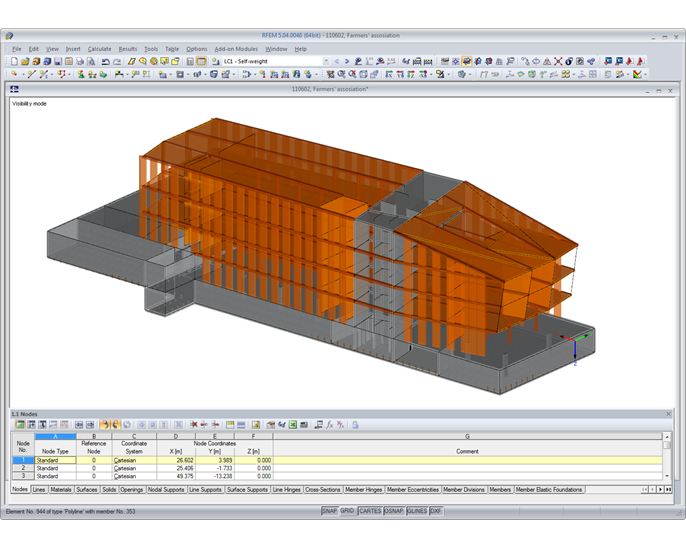

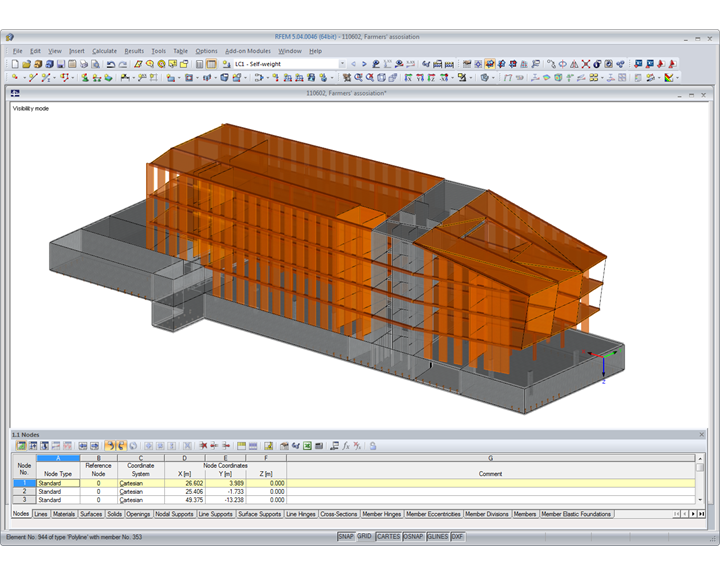

Data modelu

Počet uzlů 752
Počet linií 1231
Počet prutů 625
Počet ploch 150
Počet zatěžovacích stavů 7
Počet kombinací zatížení 1
Počet kombinací výsledků 1
Celková hmotnost 4091,251 t
Rozměry 64,915 x 23,285 x 16,700 m
Verze programu 5.02.00
