Casa degli agricoltori Baden a Friburgo, in Germania

• 3D Viewer | Google
• 3D Viewer | Babylon
• Realtà virtuale

1009x

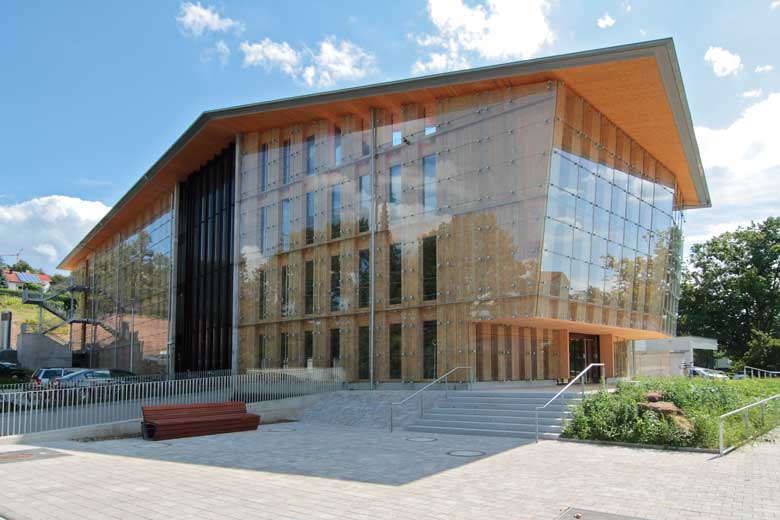

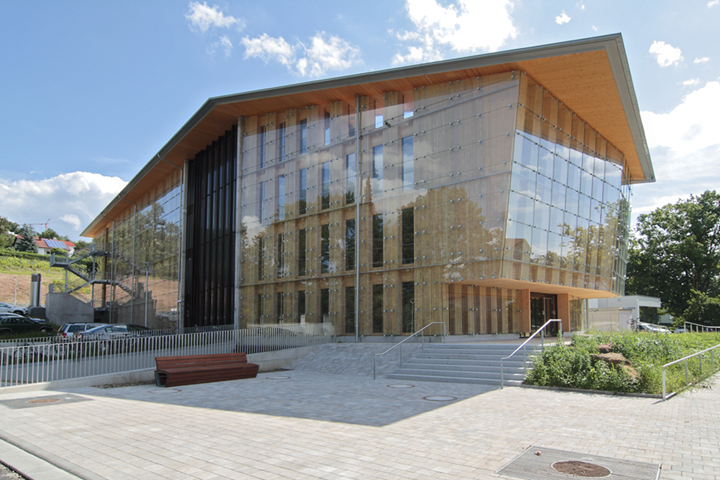

Casa in legno con rivestimento in vetro

L'edificio di quattro piani, con i suoi m² 2.000 di uffici, offre più di 100 posti di lavoro.

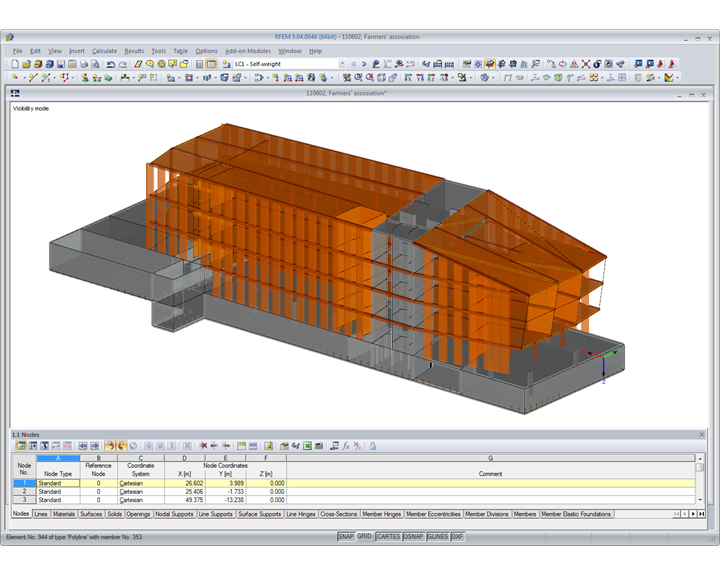

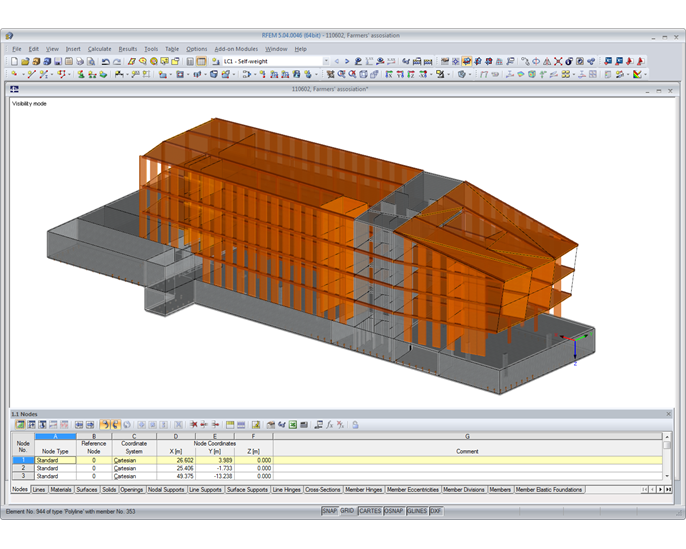

L'analisi strutturale della costruzione in legno massiccio è stata realizza da un cliente Dlubal Software, l'ufficio tecnico Göppert Bauingenieure da Lahr, Germania.

Struttura

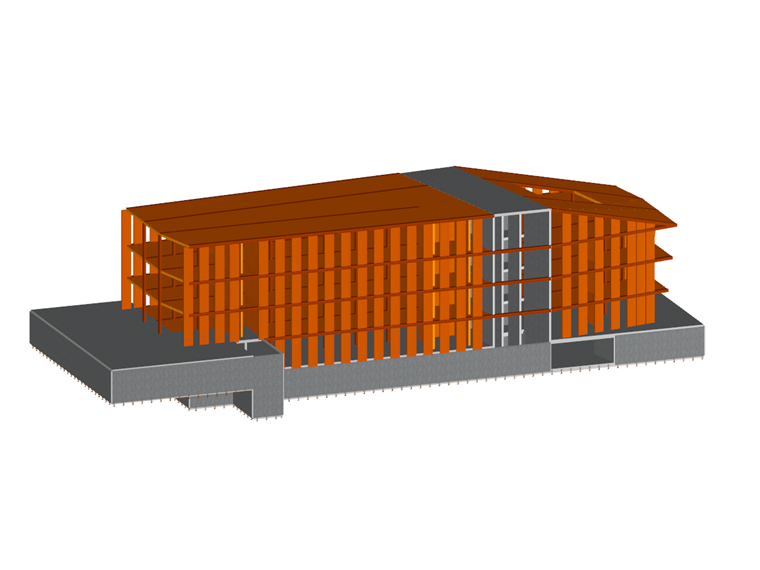

Le dimensioni esterne della "Haus der Bauern" di Friburgo sono Lung. x Larg. x Alt. = circa 55 m x 18 m x 14 m. All'interno dell'edificio, un nucleo scala in cemento armato serve da irrigidimento strutturale. A parte questo, il legname è stato utilizzato quasi esclusivamente per la struttura di sostegno: le pareti, le colonne e le travi sono state realizzate in legno lamellare, mentre i solai in legno lamellare a strati incrociati più uno strato di 8 cm di calcestruzzo.

Il collegamento a taglio tra il sottile soffitto in legno con spessore di 20 cm ed il calcestruzzo è assicurato dall'inserimento in diagonale di connettori FP. Dal punto di vista strutturale, questa soluzione ibrida ha il vantaggio che è stata migliorata l'efficacita del pannello del soffitto di trasferire i carichi orizzontali. Inoltre, il calcestruzzo fornisce buon isolamento acustico.

La struttura della parete esterna assicura un buon isolamento termico: 20 cm di parete in legno massiccio, 20 cm lana minerale non infiammabile e 8 cm di abete lamellare come la facciata. Il tutto ricoperto a 14 cm di distanza, dalla costruzione di vetro.

Per la realizzazione di questo progetto, del costo di 8 milioni di euro, sono stati utilizzati circa 3,000 m3 di legno di abete rosso e 2,000 m3 di abete argentato.
