Театр Мариньи в Париже, Франция

Проект заказчика

Строительное проектирование Проектирование и реализация
Проектная фирма NeMo-K
Париж, Франция

Другие участники проекта
Lainé Delau (Vinci-Group, строительные работы)
Cruard (Vinci-Group, конструкции из клеёной древесины)
Baudin Châteauneuf (стальные конструкции)
Архитектура Архитектура и дизайн
CLE MILLET International, Франция
www.clemilletinternational.com

Архитектор нового интерьера
JM WILMOTTE, Франция
www.wilmotte.com
Инвестор Собственник
Город Париж, Франция

Обслуживающая компания
MARIGNY sas
Париж, Франция

Театр Мариньи расположен на Елисейских Полях в Париже. Здание (холл, потолки, декор) и озелененный участок расположены рядом с Елисейским дворцом и являются историческими памятниками.

Панорама, построенная в 1881 году архитектором Шарлем Гарнье, спроектировавшим также Оперу Гарнье, была в 1893 году реконструирована для использования в качестве театра ("Les Folies Мариньи") на 1200 мест по проекту архитектора Эдуарда Нирманса. В 1925 году театр был перестроен под руководством нового управляющего Леона Вольтерра: обширный декор Нирманса был устранен, была сохранена только исходная форма здания, двенадцатиугольник диаметром 33 м.

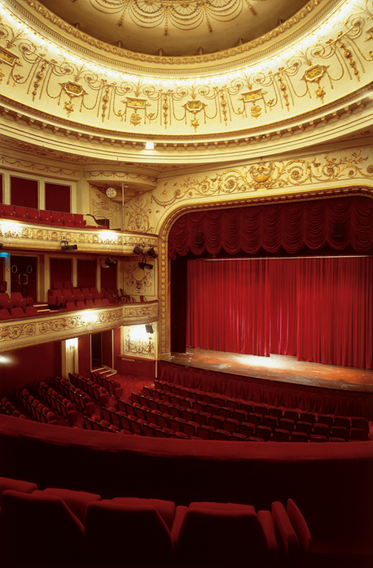

Архитектор Альваро де Гримальди спроектировал нынешний зал, дизайн которого вдохновлен движением арт-деко, неопомпейского направления. Новый зал был построен в фойе в 1980 году.

Проект реконструкции

До этой реконструкции были обнаружены серьезные дефекты конструкции кровли театра, которые привели к его закрытию в 2013 году. Метастабильное равновесие возникло в результате неточного проектирования, которое не учитывало влияние асимметричной нагрузки и подвесного потолка на конструкции кровли во время строительства в 1925 году.

Из-за требований по сохранению памятника, нельзя было полностью демонтировать кровлю. Поэтому была возможна только реконструкция изнутри.

Проект реконструкции и усиления в первую очередь заключался в:

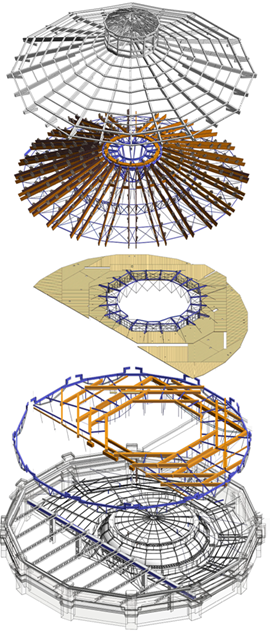

  • Разделении конструкции кровли и потолка. Потолок подвешен на новой деревянной клеёной конструкции, поддерживаемой стальными стержнями.
  • Добавлении новых элементов жесткости к существующей конструкции, состоящих из новых клеёных стропил, поддерживаемых предварительно напряженными вантами.

Для снижения горизонтального давления, между металлическим кольцом были введены высокоэластичные (упругие) вкладыши для распределения нагрузки двух конструкций на балки перекрытия, выполненные из литого бетона, на 12-ти стойках из каменной кладки.

Расчет конструкций

Для проектирования новых конструкций потребовалось тщательное планирование строительного процесса (на основе 3D эскиза и моделирования существующих зданий в Revit) и расчеты в RFEM и дополнительных модулях Dlubal Software.
