Teatro Marigny de París, Francia

Proyecto de cliente

Ingeniería estructural Cálculo estructural y realización
NeMo-K Engineering Office
París, Francia

Otras empresas
Lainé Delau (Vinci-Group, obras estructurales)
Cruard (Vinci-Group, estructura de madera laminada encolada)
Baudin Châteauneuf (estructura de acero)
Arquitectura Diseño arquitectónico
CLE MILLET International, Francia
www.clemilletinternational.com

Arquitecto del nuevo interior
JM WILMOTTE, Francia
www.wilmotte.com
Promotor Proprietario
Ciudad de París, Francia

Empresa de explotación
MARIGNY sas
Paris, Francia

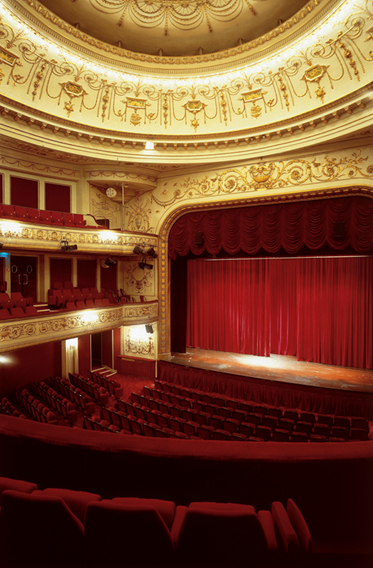

El teatro Marigny está situado en la Avenida de los Campos Elíseos de París. Tanto el edificio (sala, techo y decoración) como la zona de madera situada al lado del Palacio del Elíseo están declarados monumentos históricos.

El mirador, construido en 1881 por el arquitecto Charles Garnier, el arquitecto de la Ópera Garnier, fue modificado para servir como teatro ("Les Folies Marigny") en 1893 con 1 200 asientos por el arquitecto Edouard Niermans. En 1925, el teatro se reconstruyó bajo el Nuevo director Léon Volterra: se quitó la decoración exuberante de Niermans y sólo se mantuvo la forma original del edificio, un dodecágono de 33 metros de diámetro. El arquitecto Alvaro de Grimaldi calculó la sala actual inspirado por el movimiento Art-Déco con una tendencia neopompeyana. En 1980, se construyó una nueva sala en el vestíbulo.

Proyecto de rehabilitación

Antes de esta restauración, la cubierta del teatro mostró graves deficiencias, lo que conllevó su cierre en 2013. El equilibrio metaestable resultó por una planificación no realista que no consideró los efectos de la carga asimétrica y el techo suspendido sobre la estructura de la cubierta durante la construcción en 1925.

Debido a las órdenes de preservación, no fue posible quitar la cubierta por completo. Por tanto, solo fue posible realizar intervenciones dentro de ella.

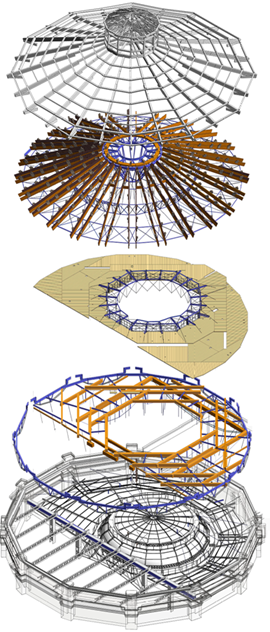

El proyecto de rehabilitación y refuerzo consistieron principalmente en:

  • Separación de la construcción de la cubierta y el techo. Está suspendida en una nueva construcción de madera laminada encolada, soportada por barras de acero.
  • Inserción de un nuevo refuerzo para la estructura existente, consistente en cabios laminados encolados nuevos, soportados mediante cables pretensados.

A fin de reducir la presión horizontal, se introdujeron apoyos elastoméricos (elásticos) entre un anillo de metal para redistribuir las cargas de las dos estructuras en las vigas maestras, compuestas de hormigón, en los 12 pilares de mampostería.

Planificación estructural

El diseño de las estructuras nuevas requirió una planificación del proceso de construcción (basado en un boceto en 3D y el modelado de los edificios existentes en Revit) y cálculos con RFEM y algunos de sus módulos adicionales de Dlubal Software.
