Réhabilitation du théâtre Marigny de Paris, en France

Projet Client

Bureau d'Etudes Conception et Vérification
NeMo-K
Paris, France

Sociétés partenaires
Lainé Delau (Vinci-Group, gros oeuvre)
Cruard (Vinci-Group, charpente bois LC)
Baudin Châteauneuf (structures métalliques)
Architecture Architecte du bâtiment
CLE MILLET International, France
www.clemilletinternational.com

Architecte des nouveaux aménagements
JM WILMOTTE, France
www.wilmotte.com
Maître d'ouvrage Propriété
Ville de Paris

Maître d'ouvrage/Exploitant
MARIGNY sas
Paris, France

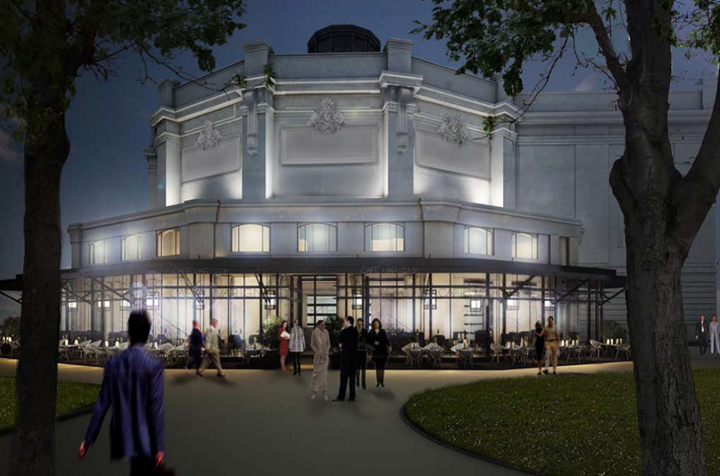

Le théâtre Marigny est situé sur l’avenue des Champs Elysées à Paris. Cet édifice est protégé au titre des Monuments Historiques ainsi que son site boisé, situé juste à côté du Palais de l’Elysée.

Le Panorama construit en 1881 par Charles Garnier, l’Architecte de l’Opéra de Paris, a été transformé en théâtre ("Les Folies Marigny") en 1893 par l'Architecte Edouard Niermans, créant alors une salle de 1200 places. Ce théâtre est modifié en 1925 sous l'égide du nouveau concessionnaire, Léon Volterra : l'exubérante ornementation de Niermans est supprimée et seule la forme de l'édifice d'origine, un dodécagone de 33 mètres de diamètre, est conservée.

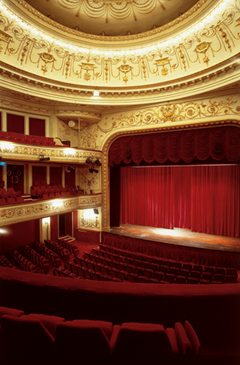

L'architecte Alvaro de Grimaldi réalise alors la salle actuelle, avec un décor inspiré du mouvement Art-Déco, de tendance néo-pompéienne. Une nouvelle salle a été aménagée dans le foyer en 1980.

Projet de réhabilitation

Avant sa réhabilitation, la structure de la couverture se montrait défectueuse et a conduit à la fermeture du théâtre en 2013. Son équilibre métastable résultait d’une conception initiale peu fiable sous les effets de chargements dissymétriques et de la suspension d’un nouveau plafond lors des travaux de 1925.

Au vu des réglementations de conservation du patrimoine, la toiture ne pouvait pas être entièrement refaite. Les travaux ne pouvaient que se faire à l’intérieur des combles.

Le projet de restauration et de renforcement structurel ont principalement consisté en :

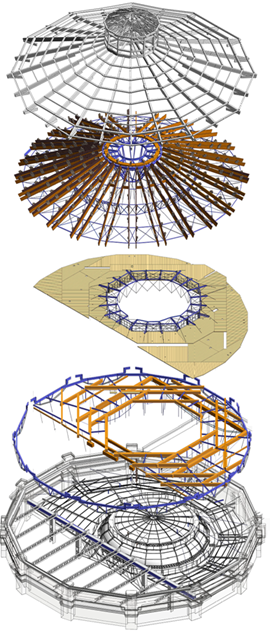

  • La séparation des structures de couverture et du plafond. Celles-ci sont suspendues à une nouvelle structure mixte lamellé collé soutenues par des barres en acier.
  • La mise en place d’une nouvelle structure de renforcement des charpentes existantes, composée de nouveaux arbalétriers en bois lamellé-collé sous-tendus par des câbles précontraints.
Afin de diminuer les poussées horizontales, des appuis élastomères (élastiques) ont été placés entre une couronne métallique, répartissant les charges des deux structures sur les sommiers en béton, coulés sur les 12 piliers en maçonnerie.

Etude

La conception de ces nouvelles structures ont nécessité des études importantes de phasages de construction (basées sur des relevés au scan 3D et une modélisation des ouvrages existants sur Revit) et des calculs à l’aide de RFEM et de certains de ses modules additionnels (RF-STEEL EC3, RF-TIMBER PRO, RFSTAGES, RF-JOINTS).
