Детский сад в Швойхе, Австрия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

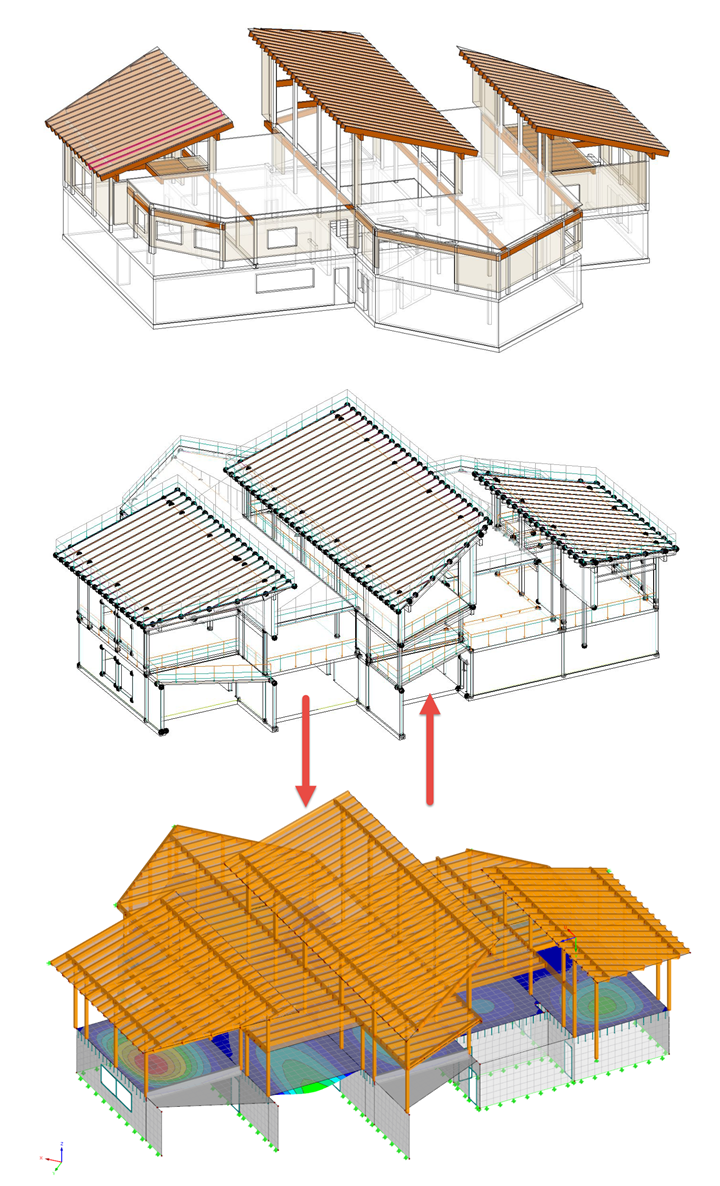

В тирольском муниципалитете Швойх в настоящее время строится детский сад, спроектированный по принципам Информационного моделирования строительства (BIM). Цифровая 3D-модель сопровождает проект строительства от эскизного проекта вплоть до завершения.Архитектурное планирование было выполнено с помощью Autodesk Revit. Модель конструкции, включая сечения, материалы, нагрузки и т.д, была экспортирована в RFEM с помощью прямого интерфейса и там рассчитана.

Общее проектирование AGA-Bau-Planungs GmbH
www.agabau.at

Модель

Планирование BIM от начала до конца

AGA-Bau-Planungs GmbH из Куфштейна в Тироле было поручено выполнить все проектирование объекта. Это проектирование всегда выполнялось на цифровой модели. Оно начинается с А - архитектуры (концептуального проектирование, утверждаемый проект финальное планирование) и заканчивается на Z - плотницкие работы (данные ЧПУ для узловых соединений).

Более десяти лет инженеры AGA-Bau полагаются исключительно на BIM. Как и в случае с проектом детского сада в Швойхе, в дополнение к архитектурному проектированию, на трехмерной модели обычно выполняется расчет конструкций, проектирование строительных или электротехнических технологий. Поскольку AGA-Bau уже осуществила таким образом несколько международных проектов, муниципалитет Швойх поручил ей этот проект стоимостью 3,5 миллиона евро.

конструктивная система

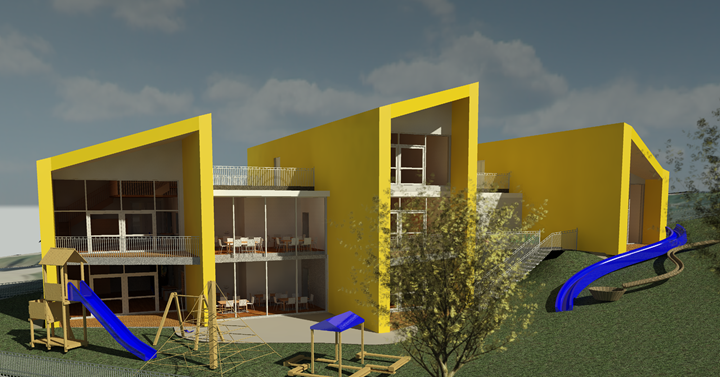

Стены и плиты первого этажа возведены из железобетона. На нем установлена конструкция в виде деревянных стоек и балок. Три трехэтажных центральных здания с односкатными крышами похожи на клыки, выступающие из земли. Они соединены балконами, которые застеклены на нижних этажах.

Деревянная конструкция усилена деревянными рамными стенами с плитами OSB, в продольном и поперечном направлениях. Общая площадь помещений детского сада составляет 1 400 м2.

Преимущество цифрового планирования по принципу BIM заключается не только в экономии времени и стоимости строительства, но и в том, что все стороны могут быть вовлечены в процесс планирования с самого начала, включая как инвестора, так и воспитателя детского сада.

«В общем, следует упомянуть, что планирование по принципу BIM также окупается и для небольших проектов или небольших проектных фирм», - говорит прораб Антон Гаштайгер из AGA-Bau.

Расположение проекта
