Jardim de infância em Schwoich, Áustria

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

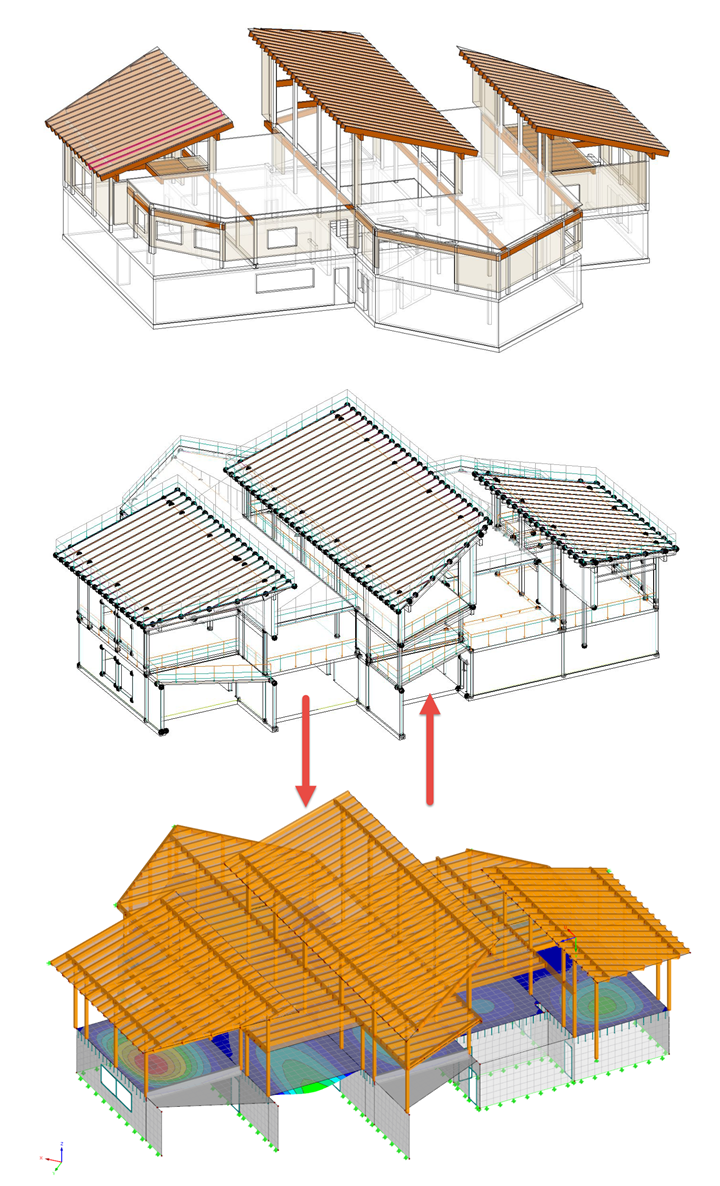

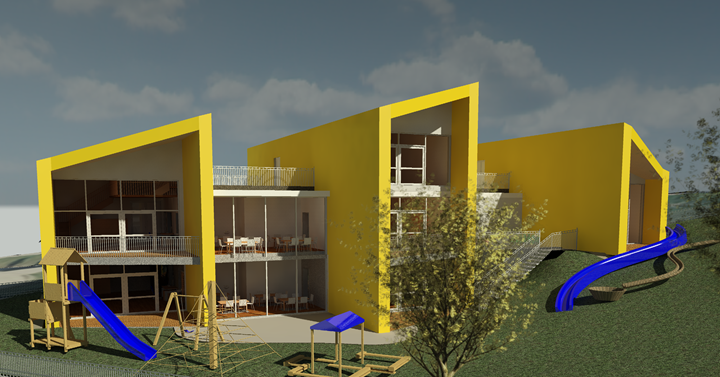

No município de Schwoich, na Áustria, está a ser criado um jardim de infância planeado de acordo com o método BIM (Modelo da Informação da Construção). Um modelo digital 3D acompanha os trabalhos desde a fase de dimensionamento até à sua conclusão.O planeamento da arquitetura foi efetuado no programa Autodesk Revit. O modelo estrutural, inclusive as secções transversais, os materiais, as cargas etc., foi exportado para o RFEM para ser aí dimensionado.

Planeamento geral AGA-Bau-Planungs GmbH
www.agabau.at

Modelo

Planeamento BIM do início ao fim

A AGA-Bau-Planungs GmbH de Kufstein, na Áustria, encarregou-se do planeamento geral do projeto. O planeamento decorreu sempre no modelo digital. A extensão das tarefas vai desde a arquitetura (planeamento de esboço e dimensionamento, aprovação e planeamento final) e acaba com os trabalhos de carpintaria (dados CNC para juntas).

Os engenheiros da AGA-Bau apostam há mais de dez anos exclusivamente na metodologia BIM. Tal como aconteceu também neste projeto do jardim de infância, além da arquitetura, por norma também é efetuado no modelo 3D o planeamento da estrutura, assim como da tecnologia de edifício e eletrónica. Como a AGA-Bau já realizou vários projetos internacionais desta maneira, o município de Schwoich decidiu confiar-lhes este projeto de 3,5 milhões de euros.

Estrutura do jardim de infância

As paredes e os tetos do rés do chão são em betão armado. Em cima desta construção é colocada uma estrutura de postes e vigas em madeira. Os três edifícios principais, cada um com três andares, estão protegidos por coberturas de uma água que fazem lembrar dentes caninos. Os edifícios estão unidos entre si através de corredores envidraçados nos pisos inferiores.

A estrutura de madeira está reforçada tanto na direção longitudinal como na transversal através de paredes reticuladas em madeira com placas OSB. O jardim de infância tem uma área útil total de 1400 m².

A vantagem do planeamento digital segundo o método BIM não se traduziu apenas em poupanças de tempo e custos, mas também no facto de todos os intervenientes estarem envolvidos desde início no processo de planeamento, inclusive o cliente e as educadoras de infância.

O construtor Anton Gasteiger da AGA-Bau realça o seguinte: "De uma forma geral, podemos mencionar que o planeamento de acordo com o método BIM se justifica também para projetos mais pequenos ou, respetivamente, gabinetes de engenharia mais pequenos".
