Przedszkole w Schwoich, Austria
Projekt klienta

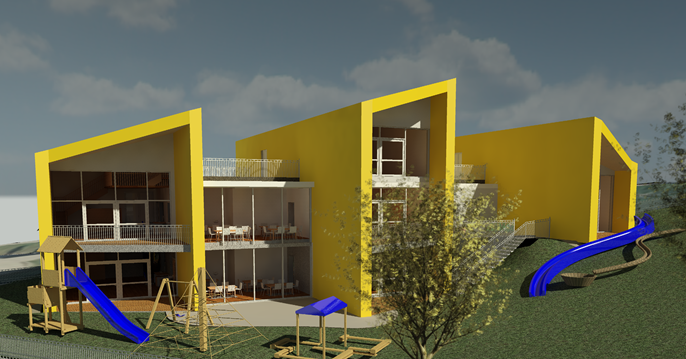

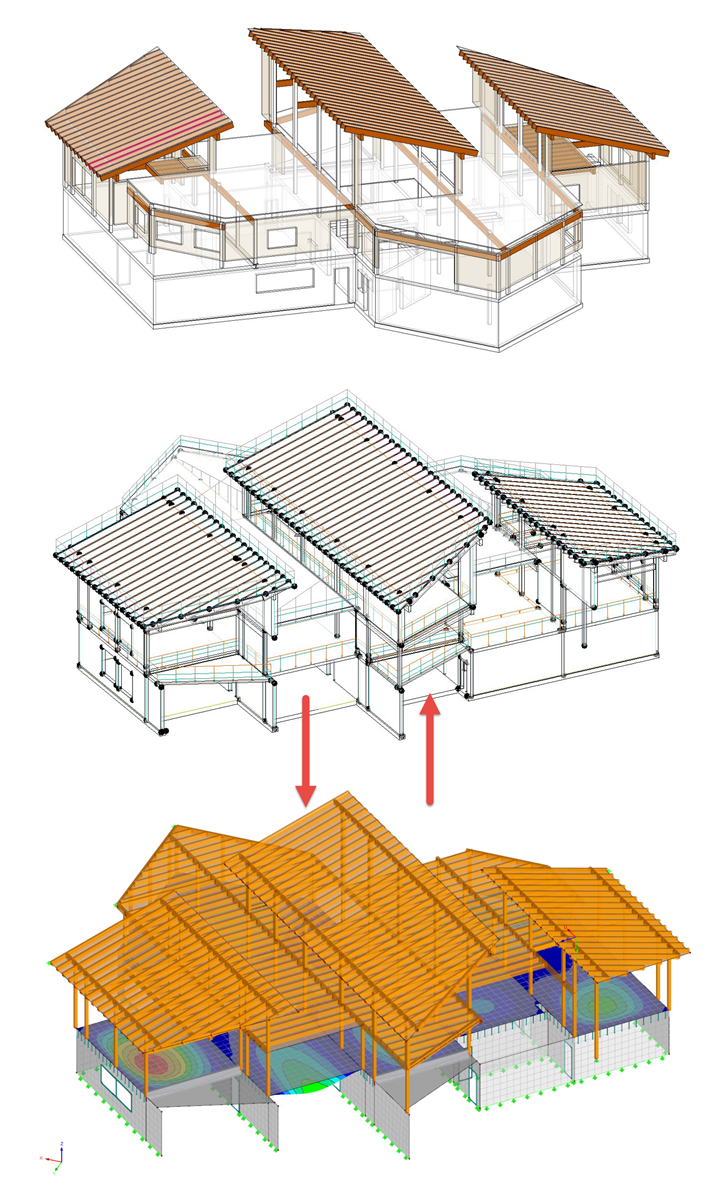

Przedszkole, zaprojektowane zgodnie z BIM (Modelowaniem Informacji o Budynkach), jest obecnie w trakcie budowy w tyrolskim mieście Schwoich. Cyfrowy model 3D obejmuje wszystkie etapy konstrukcji, od momentu projektowania aż do ukończenia budowy.Planowanie architektoniczne zostało wykonane przy użyciu programu Autodesk Revit. Model konstrukcyjny, w tym przekroje, materiały, obciążenia itp., Został wyeksportowany do programu RFEM z bezpośrednim interfejsem i tam zaprojektowany.
| Planowanie ogólne |
AGA-Bau-Planungs GmbH www.agabau.at |
Model
Planowanie BIM od początku do końca
AGA-Bau-Planungs GmbH z Kufstein w Tyrolu została upoważniona do wykonania pełnego projektu. Planowanie to zawsze odbywało się na modelu cyfrowym. Zaczyna się od architektury (projekt koncepcyjny, zatwierdzenie i planowanie końcowe), a kończy na stolarstwie (dane CNC do łączenia).
Od ponad dziesięciu lat inżynierowie AGA-Bau polegają wyłącznie na BIM. Podobnie jak w przypadku projektu przedszkolnego w Schwoich, analiza konstrukcyjna, a także technologia budowlana i elektryczna, oprócz architektury, są zwykle projektowane na modelu 3D. Ponieważ AGA-Bau zrealizowało już w ten sposób kilka międzynarodowych projektów, gmina zaangażowała się w projekt o wartości 3,5 mln EUR.
Struktura Przedszkole
Ściany i płyty parteru są żelbetowe. Na nim stoi drewniana konstrukcja słupowo-ryglowa. Trzy trzypiętrowe budynki centralne z jednospadowymi dachami przypominają kły skierowane w górę. Są one połączone balkonami dostępowymi, które są przeszklone na niższych piętrach.
Konstrukcja drewniana jest usztywniona ścianami o konstrukcji szkieletowej z płyt OSB w kierunku wzdłużnym i poprzecznym. Przedszkole ma powierzchnię 1400 m².
Zaletą cyfrowego planowania według BIM jest nie tylko oszczędność czasu i pewność kosztów, ale także możliwość zaangażowania wszystkich stron od samego początku, łącznie z klientem i opiekunami.
„Ogólnie rzecz biorąc, należy wspomnieć, że planowanie zgodnie z metodą BIM opłaca się również w przypadku mniejszych projektów lub mniejszych biur inżynieryjnych.”, Twierdzi główny budowniczy Anton Gasteiger z AGA-Bau.
Położenie projektu
