Kindergarten in Schwoich, Österreich
Kundenprojekt

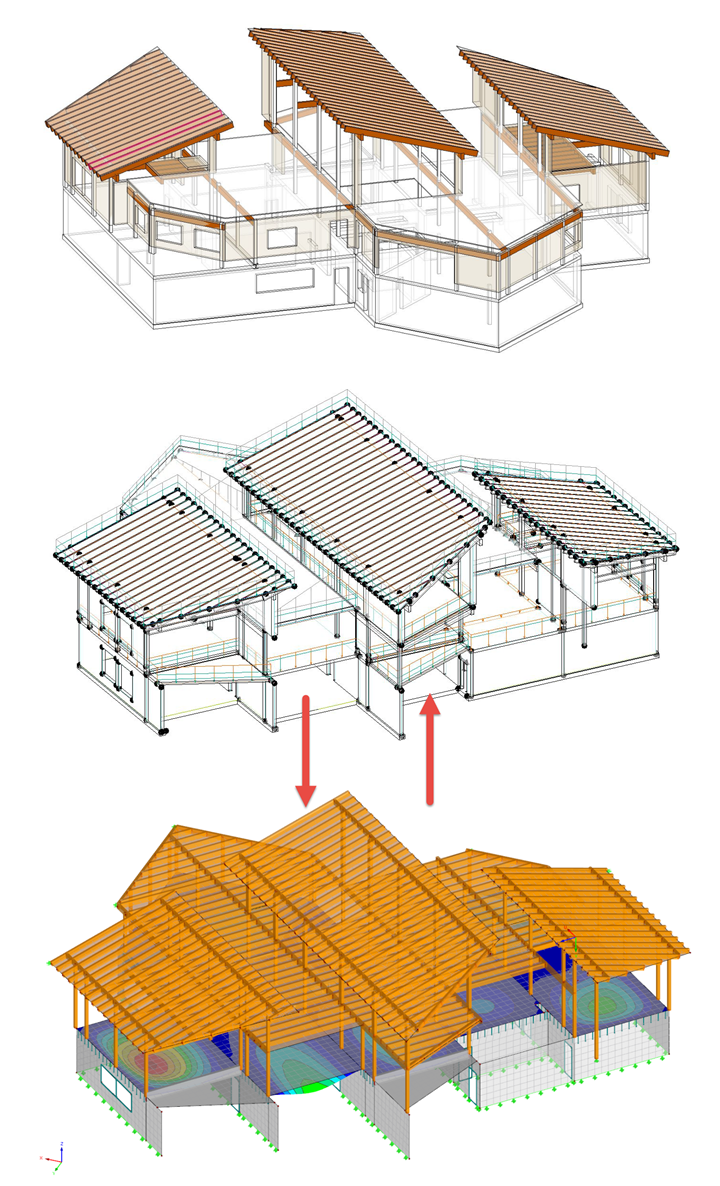

Ein Kindergarten, geplant nach Building Information Modeling (BIM), entsteht derzeit in der Tiroler Gemeinde Schwoich. Das digitale 3D-Modell begleitet die Baumaßnahme dabei vom Entwurf bis zur Fertigstellung.Die Architekturplanung erfolgte in Autodesk Revit. Das Statikmodell, inklusive Querschnitte, Materialien, Lasten usw. wurde über die direkte Schnittstelle an RFEM übergeben und hier bemessen.
| Generalplanung |
AGA-Bau-Planungs GmbH www.agabau.at |
Modell
BIM-Planung von A bis Z
Die AGA-Bau-Planungs GmbH aus Kufstein erhielt für das Projekt den Gesamtplanungsauftrag. Und diese Planung erfolgte durchweg am digitalen Modell. Von A wie Architektur (Entwurfs-, Genehmigungs- und Ausführungsplanung) bis Z wie Zimmermann (CNC-Daten für den Abbund).
Die Ingenieure von AGA-Bau setzen seit mehr als 10 Jahren ausschließlich auf BIM. Wie bei dem Kindergartenprojekt in Schwoich auch, werden neben der Architektur in der Regel auch die Statik sowie die Gebäude- und Elektrotechnik am 3D-Modell geplant. Da AGA-Bau auf diese Weise bereits mehrere internationale Projekte realisiert hat, wurde sie von der Gemeinde für das 3,5 Millionen Euro teure Projekt ins Boot geholt.
Konstruktion Kindergarten
Die Wände und Decken des Erdgeschosses werden in Stahlbeton ausgeführt. Darauf steht eine Pfosten-Riegel-Konstruktion aus Holz. Die drei dreigeschossigen Hauptgebäude mit ihren Pultdächern ragen wie Eckzähne nach oben. Sie werden durch, in den unteren Geschossen verglaste, Laubengänge verbunden.
Das Holztragwerk wird in Längs- und Querrichtung durch die Holzriegelwände mit OSB-Platten ausgesteift. Der Kindergarten hat eine Nutzfläche von insgesamt 1 400 m².
Der Vorteil der digitalen Planung nach BIM bestand nicht nur in der Zeitersparnis und Kostensicherheit, sondern auch darin, dass alle Beteiligten von Beginn an in den Planungsprozess eingebunden werden konnten, inklusive Bauherr und Kindergärtnerinnen.
„Im Allgemeinem muss erwähnt werden, dass sich die Planung nach der BIM-Methode auch bei kleineren Projekten bzw. für kleinere Planungsbüros rechnet.“, so Baumeister Anton Gasteiger von AGA-Bau.
