Guardería en Schwoich, Austria

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

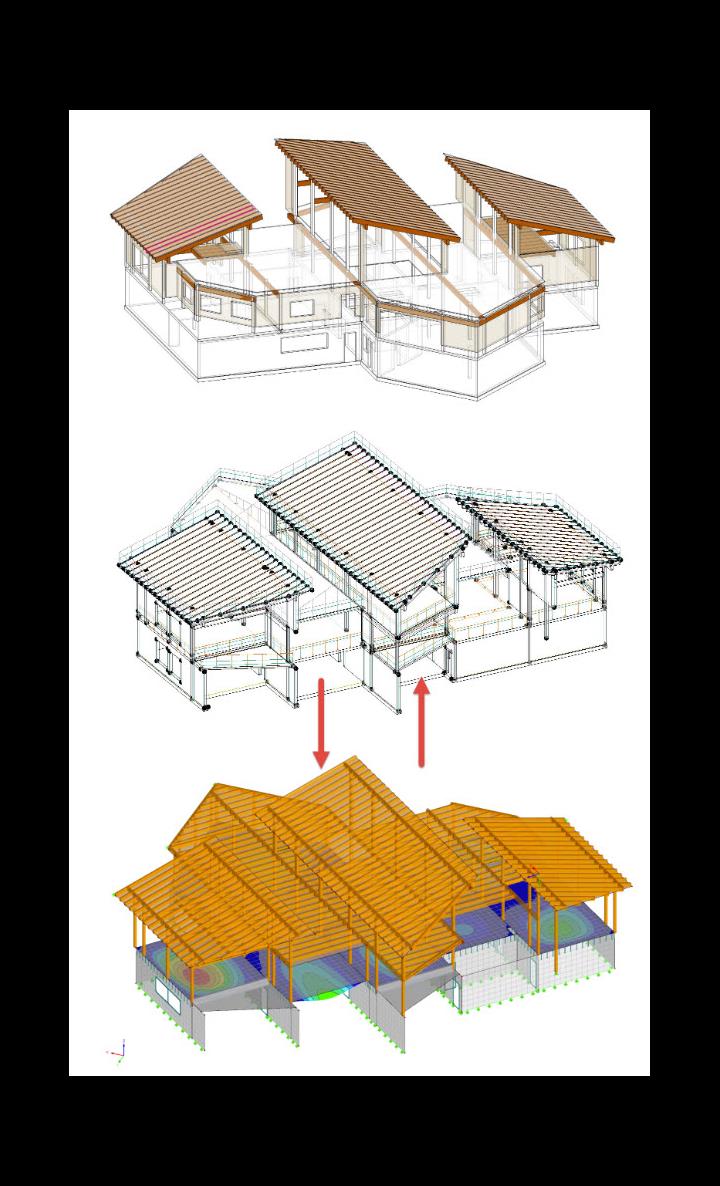

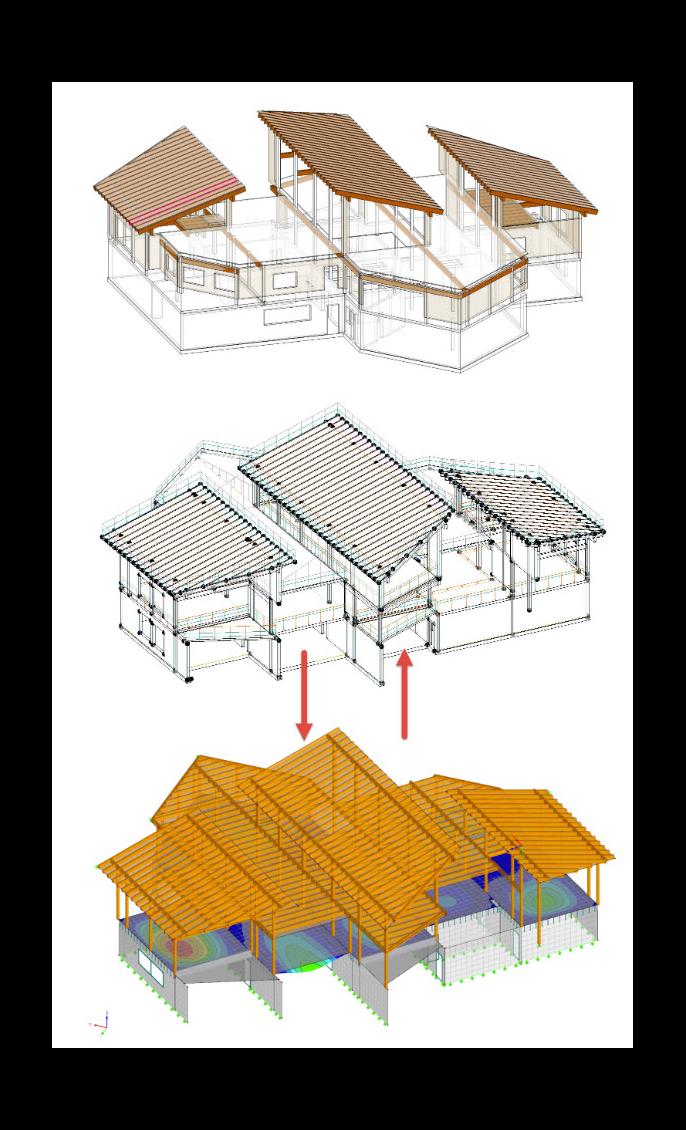

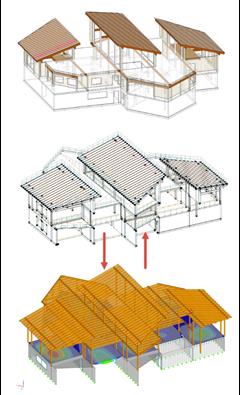

Actualmente se está construyendo una guardería en la localidad de Schwoich, Tirol, Austria, según el Modelado de información de construcción (BIM) El modelo digital en 3D acompaña el proyecto de construcción desde el diseño hasta su finalización.La planificación arquitectónica se ha realizado con Autodesk Revit. El modelo estructural, incluyendo secciones, materiales, cargas, etc., se ha exportado a RFEM con la interfaz directa y se ha diseñado allí.

Planificación general AGA-Bau-Planungs GmbH
www.agabau.at

Modelo

Planificación BIM de inicio a fin

La empresa AGA-Bau-Planungs GmbH de Kufstein en Tirol fue encomendada para realizar el cálculo completo del proyecto. Esta planificación ha sido siempre realizada en el modelo digital. Se inicia desde la arquitectura (planificación del diseño conceptual, la aprobación y realización) y acaba con la carpintería (datos de CNC para las uniones).

Desde hace más de diez años, los ingenieros de AGA-Bau confían exclusivamente en el método BIM. Al igual que en el proyecto de la guardería en Schwoich, tanto el análisis estructural como la tecnología de la construcción y eléctrica, además de la arquitectura, se diseñan normalmente también en el modelo en 3D. Gracias a que AGA-Bau ya ha realizado varios proyectos internacionales de esta manera, el ayuntamiento la contrató para en este proyecto de 3,5 millones de euros.

Estructura de la guardería

Los muros y losas de la planta baja están construidos usando hormigón armado. Sobre esto se apoya una estructura de postes y vigas hechas de madera. Los tres edificios principales de tres pisos, con sus cubiertas a un agua, sobresalen como colmillos hacia arriba. Están conectados por balcones de acceso y están acristalados en los pisos inferiores.

La estructura de madera está arriostrada por muros entramados de madera con tableros de fibras orientadas (OSB) en dirección longitudinal y transversal. La guardería tiene un espacio de 1 400 m2 en total.

La ventaja de la planificación digital según el método BIM no sólo es el ahorro en tiempo y certeza en costes, sino también en que todas las partes pudieran participar en el proceso de planificación desde el inicio, incluyendo al cliente y a los profesionales de la guardería.

"Generalmente, es necesario mencionar que la planificación según el método BIM también merece la pena para proyectos más pequeños u oficinas de ingeniería más pequeñas.", indica el maestro de obras Anton Gasteiger de AGA-Bau.
