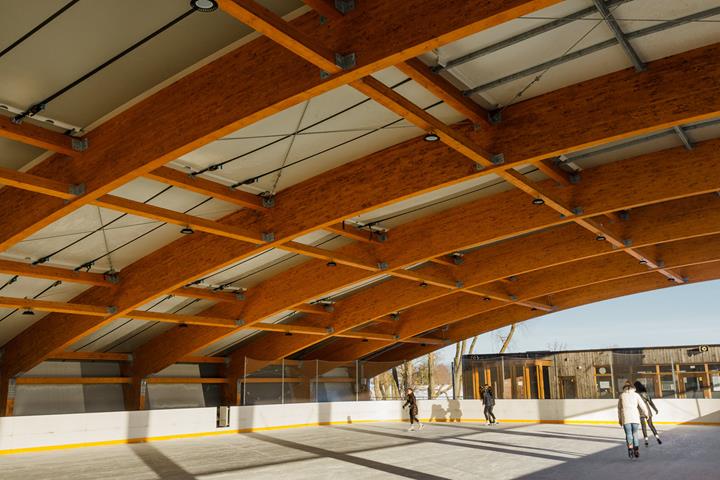

Покрытие катка под открытым небом, остров Паста, Елгава, Латвия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Деревянная конструкция покрытия над существующим катком под открытым небом была недавно возведена в Елгаве, Латвия. Здание расположено на острове Паста - многофункциональном месте отдыха и проведения развлекательных, культурных и общественных мероприятий.

Заказчик Город Елгава, Латвия
www.jelgava.lv
Архитектор IK Inetas Bukas arhitekta prakse, Латвия
Проектирование конструкций Rodentia SIA, Латвия
www.rodentia.lv
Строительство Igate Būve SIA, Латвия
www.igatebuve.lv
Производство IKTK SIA, Латвия
www.iktk.lv

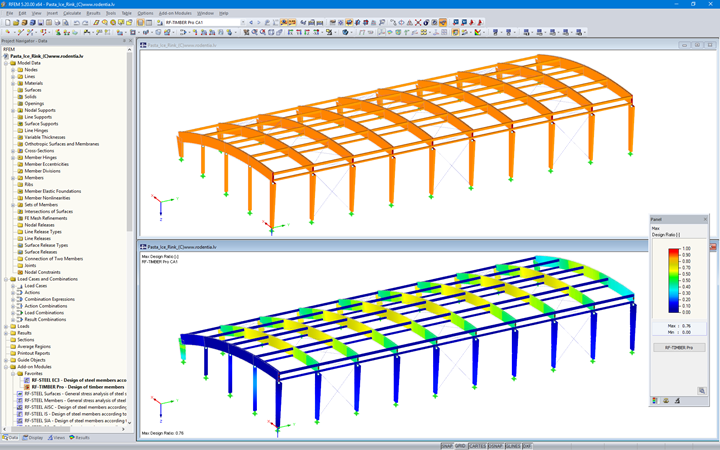

Модель

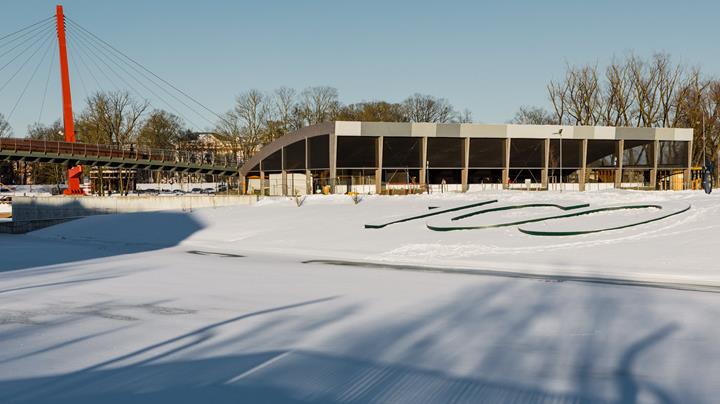

Поскольку каток расположен рядом с существующим пешеходным мостом и зданием, форма и внешний вид покрытия должны хорошо вписываться в окружающий ландшафт. По этой причине была выбрана изогнутая кровля из клееной древесины.

Конструкция

Конструкция покрытия состоит из полурамы, опирающейся на несколько колонн. На нижней стороне конструкции имеется коническая колонна, жестко соединенная с изогнутой балкой покрытия. На более высокой стороне, на шарнирную коническую колонну опирается конструкция. Система боковой опоры включает в себя три пролета круглых стержней X-образной формы.

Общая высота покрытия составляет 7,40 м на высокой стороне и 2,90 м на низкой стороне, а пролет составляет 22,60 м. Здание закрыто с нижней стороны мембранной конструкцией.

В 2018 году конструкция покрытия получила 1-е место в категории «Деревянное домостроение» на ежегодной премии «Строительство года» в Латвии.

Расположение проекта
