Estructura de cubierta de pista de hielo abierta al aire libre, Pasta Island, Jelgava, Letonia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

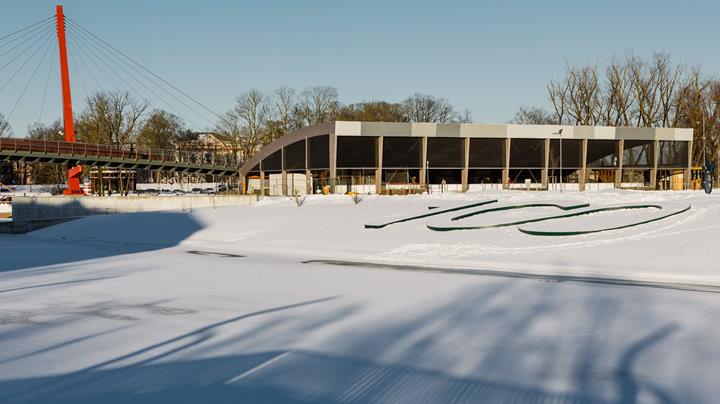

En Jelgava, Letonia, se ha construido recientemente una estructura de cubierta de madera sobre una pista de hielo al aire libre existente. El proyecto ubicado en Pasta Island sirve como un edificio multifuncional para actividades recreativas, culturales y sociales.

Cliente Ayuntamiento de Jelgava, Letonia
www.jelgava.lv
Arquitecto IK Inetas Bukas arhitekta prakse, Letonia
Análisis estructural Rodentia SIA, Letonia
www.rodentia.lv
Construcción Igate Būve SIA, Letonia
www.igatebuve.lv
Fabricación IKTK SIA, Letonia
www.iktk.lv

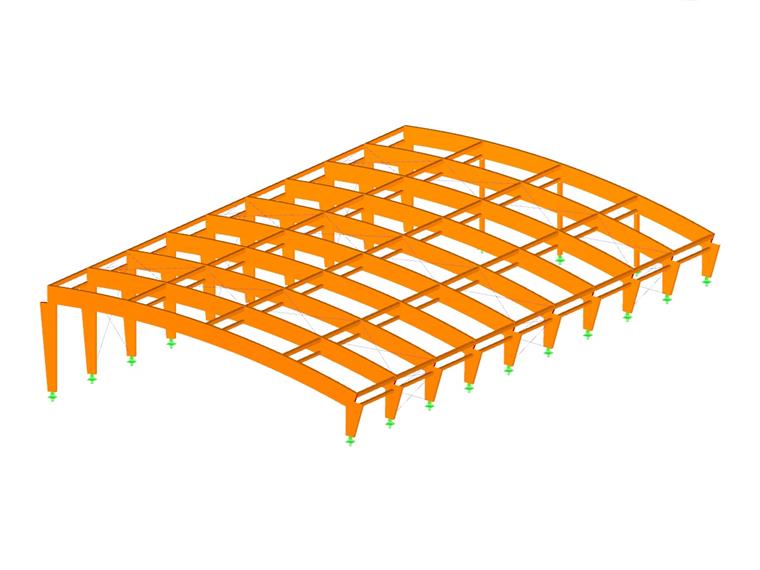

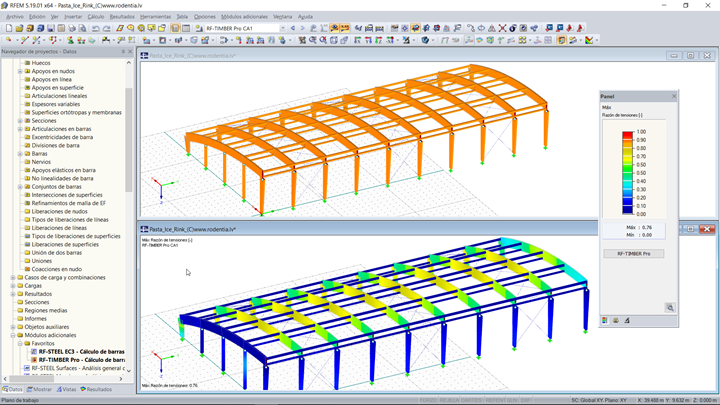

Modelo

Debido a que la pista de patinaje estaba situada al lado de un puente peatonal y un edificio existentes, se necesitó que la forma y la apariencia de la cubierta combinara bien con el entorno. Por esta razón, se eligió una cubierta de madera laminada y encolada.

La estructura

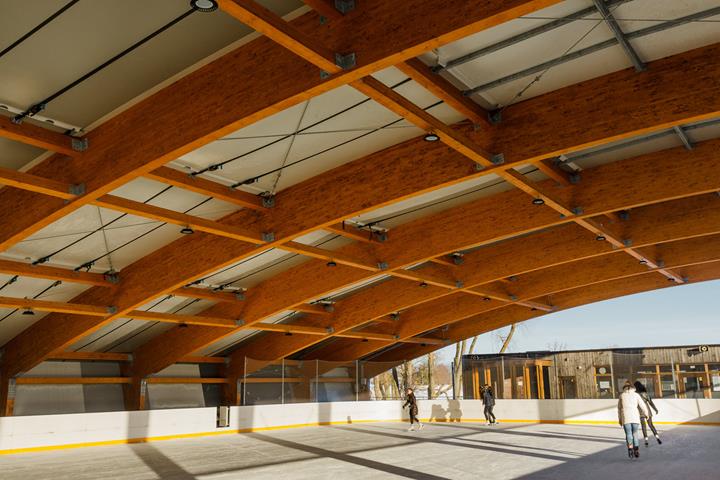

La estructura de la cubierta incluye una estructura entramada parcial soportada por múltiples pilares. En el lado inferior de la estructura existe un pilar de sección variable que está conectado rígidamente a la viga curva de la cubierta. En el lado superior, un pilar acartelado articulado sostiene la estructura. El sistema de apoyo lateral incluye tres tramos de arriostramientos de redondos en X.

La altura total de la cubierta es de 7,40 m en el lado superior y 2,90 m en el lado inferior mientras que la luz es de 22,60 m. La construcción está cerrada en el lado inferior con una estructura de membrana.

En 2018, la estructura de la cubierta recibió el 1er puesto en la categoría "Construcción de madera" en los premios anuales de "Construcción del año" en Letonia.
