Konstrukcja zadaszenia otwartego lodowiska, wyspa Pasta, Jełgawa, Łotwa

W łotewskim mieście Jełgawa powstała konstrukcja drewnianego dachu, przykrywającego istniejące lodowisko na wolnym powietrzu. Obiekt ten, znajdujący się na wyspie Pasta, jest wykorzystywany jako miejsce rekreacji i organizacji wydarzeń kulturalnych.

Überdachung der Freiluft-Eisbahn, Pasta Island, Jelgava, Lettland

552x

Drewniana konstrukcja dachu

Ponieważ lodowisko umieszczono w sąsiedztwie istniejącego mostu dla pieszych i budynku, swoim kształtem i wyglądem zadaszenie musiało się dopasować do otoczenia. Z tego powodu wybrano zakrzywione zadaszenie z drewna klejonego warstwowo.

Konstrukcja

Konstrukcja dachu obejmuje półramę podpartą na dużej ilości słupów. Po niższej stronie konstrukcji zamontowano wzmocniony słup, sztywno połączony z zakrzywioną belką zadaszenia. Po wyższej stronie konstrukcja jest podparta na wzmocnionym słupie, połączonym przegubowo. Trzy panele kompozytowe wykonane z okrągłych stalowych przekątnych zapewniają wzmocnienie w kierunku poprzecznym.

Całkowita wysokość zadaszenia wynosi 7,40 m po wyższej stronie oraz 2,90 m po niższej stronie, a jego rozpiętość wynosi 22,60 m. Po niższej stronie budynek jest zabudowany membraną.

W 2018 roku, konstrukcja zadaszenia zajęła 1. miejsce w kategorii "Budynek drewniany" podczas ceremonii wręczenia nagród "Budynek roku", corocznie organizowanej na Łotwie.

Specyfikacja projektu

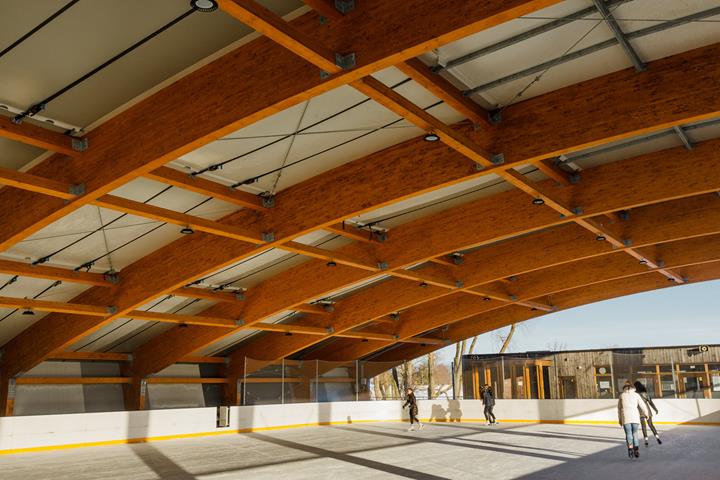

Überdachung der Freiluft-Eisbahn, Pasta Island, Jelgava, Lettland (© Rodentia SIA)

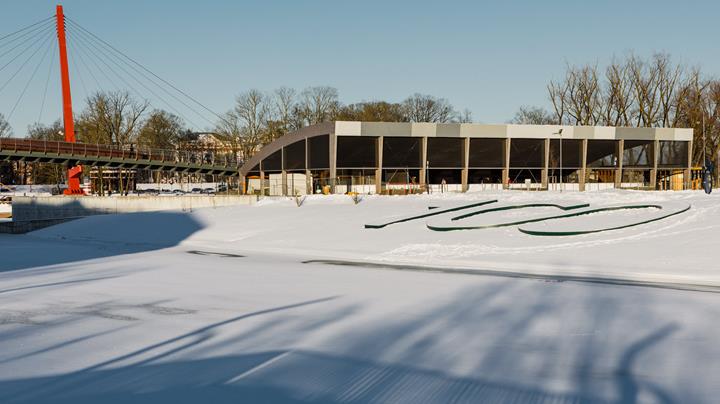

Zadaszenie podczas budowy (© Rodentia SIA)

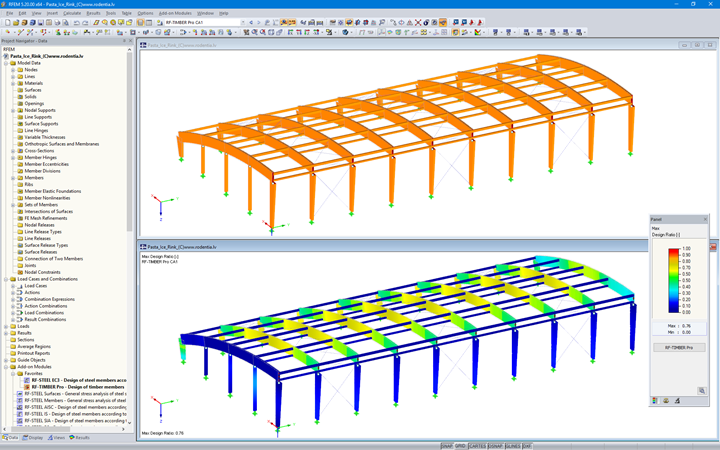

Model 3D dachu (góra) i wyniki obliczeń w RF-TIMBER Pro (dół) w RFEM (© Rodentia SIA)

Dane modelu

Liczba węzłów 229

Liczba linii 317

Liczba prętów 317

Ilość przypadków obciążenia 14

Ilość KO 312

Liczba kombinacji wyników 3

Ciężar całkowity 51,420 t

Wymiarowanie 23,353 x 46,995 x 7,094 m

Wersja programu 5.20.00
