Zastřešení venkovního kluziště na ostrově Pasta, Jelgava, Lotyšsko

Projekt zákazníka

Investor Město Jelgava, Lotyšsko
www.jelgava.lv
Architekt IK Inetas Bukas arhitekta prakse, Lotyšsko
Statický výpočet Rodentia SIA, Lotyšsko
www.rodentia.lv
Provedení Igate Būve SIA, Lotyšsko
www.igatebuve.lv
Výroba ICTK SIA, Lotyšsko
www.iktk.lv

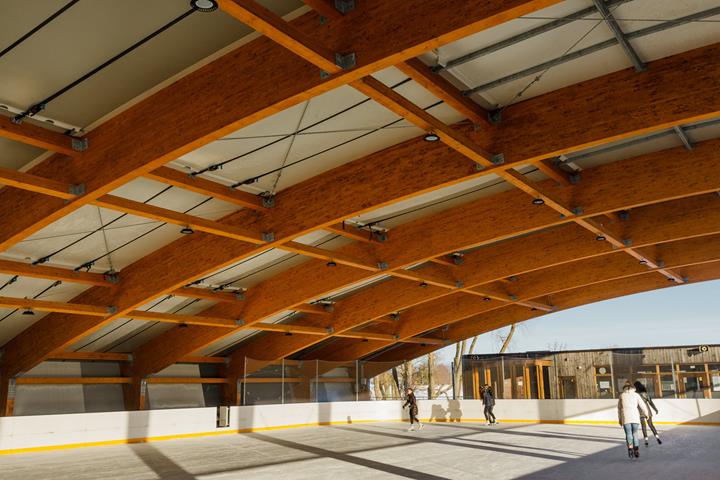

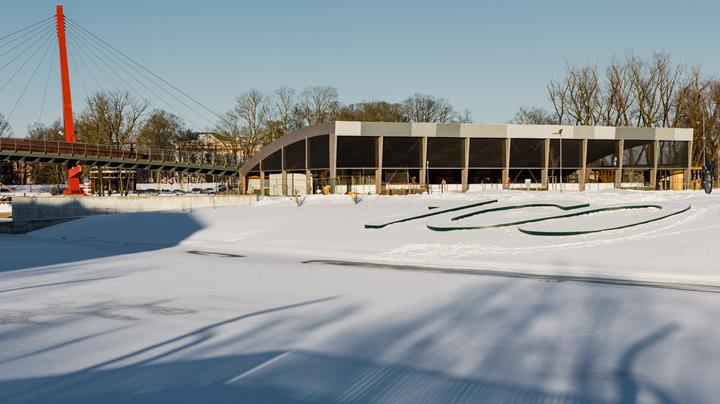

V lotyšské Jelgavě došlo k zastřešení stávajícího venkovního kluziště. Konstrukce střechy byla navržena ze dřeva. Stavba se nachází na ostrově Pasta s multifunkčním prostranstvím pro volnočasové aktivity a různé kulturní a společenské akce.

Kluziště se nachází vedle pěší lávky a budovy, střecha tak měla vzhledem i tvarem dobře zapadat do okolí. Volba proto padla na zakřivené zastřešení z lepeného lamelového dřeva.

Konstrukce

Střešní konstrukce se skládá z polorámu na kyvné podpoře. Na nižší straně konstrukce se nachází prut s náběhy, mezi nímž a zakřiveným střešním nosníkem je ohybově tuhé spojení. Na vyšší straně zastřešení podpírá konstrukci rovněž sloup s náběhy. Vyztužení v příčném směru zajišťují tři ztužující pole s diagonálami z kruhové oceli.

Celková výška konstrukce činí 7,40 m, na nižší straně přitom dosahuje 2,90 m. Rozpětí je 22,60 m. Na nižší straně a také na střeše je stavba uzavřena membránovou konstrukcí.

Toto zastřešení  získalo v roce 2018 první místo v kategorii „Dřevěná konstrukce“ při každoročním udílení ceny „Stavba roku“ v Lotyšsku.
