Расчет регулирующего затвора плотины в Авиньоне, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Проект гидравлической плотины, располагающейся в регионе Прованс-Альпы-Лазурный Берег (PACA), включал в себя расчет деформаций у оси вращения регулирующего вентиля, расчет максимальных напряжений и расчет материала на усталость.

Заказчик Moscatelli Group, Франция
www.groupe-moscatelli.com
Расчет конструкций AGICEA, Франция
www.agicea-bureau-etudes.fr

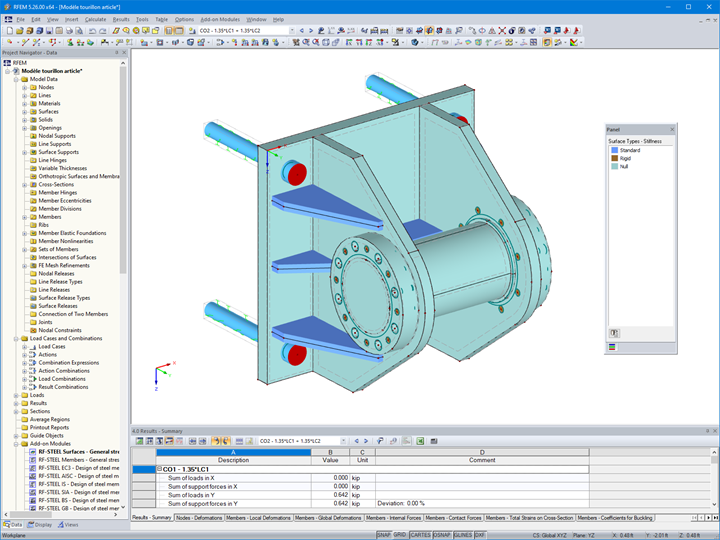

Данные модели цапфы

Модель

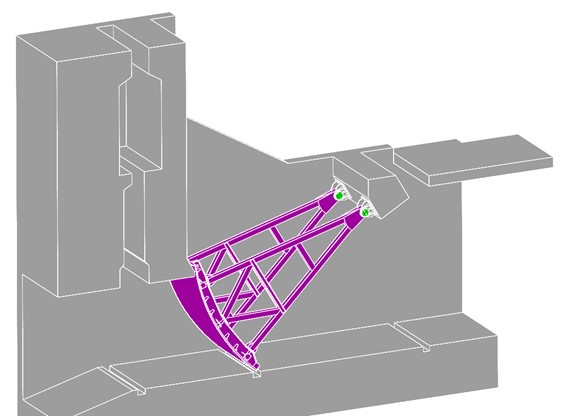

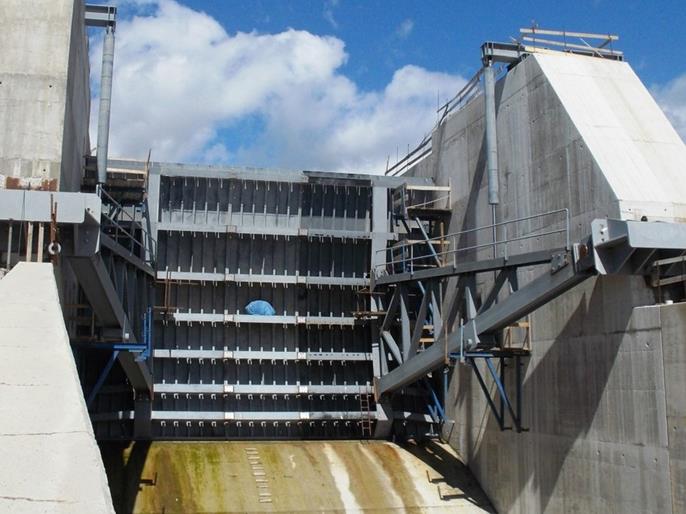

Регулирующий вентиль используется для регулирования силы тока воды, вытекающей из резервуара, удерживая тем самым количество воды в плотине на требуемом уровне. В данном случае используется в качестве вентиля крупногабаритный стальной элемент.

Весь вентиль был первоначально спроектирован компанией Moscatelli. Та затем поставила инженерам фирмы AGICEA, которая является заказчиком компании Dlubal, подробный 3D файл цапфы в формате STEP.

Технические подробности и определение поперечной нагрузки

Каждая цапфа состоит из вилкообразной головки (машиносварная конструкция), которая включает в себя ходовые подшипники из бронзово-графитового сплава. Именно эти подшипники делают возможным лавный поворот оси диаметром 20 см без дополнительной смазки. Сама головка состоит из сплава нержавеющей стали с высокой механической прочностью (высокая упругость и предел разрыва).

Для цапфы была автоматичеки определена гидравлическая сжимающая нагрузка, действующая на центральную ось.

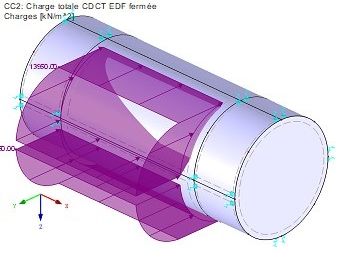

Далее к ней была в программе для расчета конструкций RFEM применена нагрузка в размере 126 т, которая соответствует гидравлической поперечной силе, возникающей на одном из двух вращающихся плеч. Эта нагрузка потом была преобразована в поверхностную силу, распределенную по половине площади оси. Общая поперечная сила, действующая на поверхность, составила 13 960 кН/м².

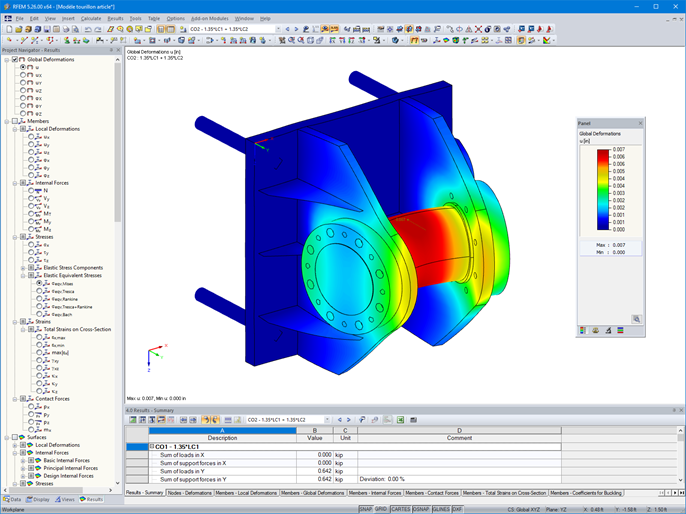

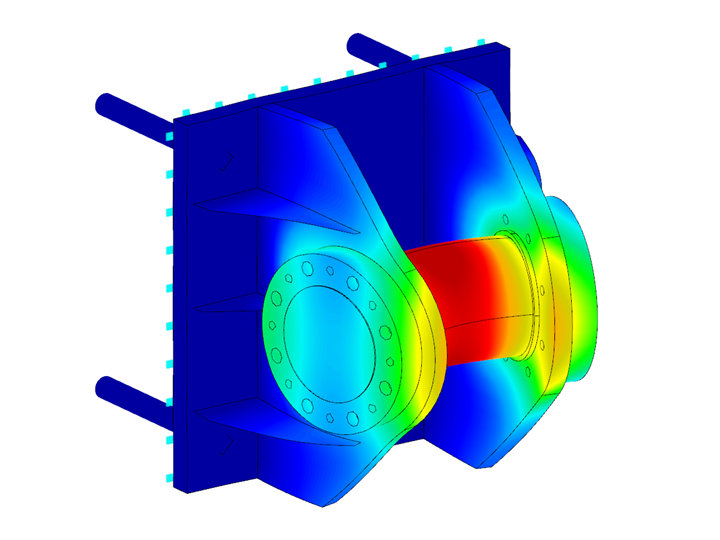

Расчет деформаций

После моделирования механической сборки в качестве тела (3D конечный элемент), проверила компания AGICEA общие деформации для каждой подгруппы, включая:
• Подшипники из бронзы и графита
• Центральную ось диаметром 20 см
• Вилкообразную головку

Затем, чтобы избежать высоких пиков напряжения, были проанализированы также эквивалентные напряжения (по фон Мизесу). Эти значения сравнивались с допустимыми предельными значениями для материала.

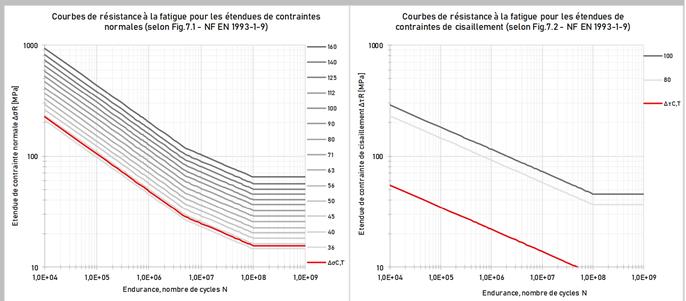

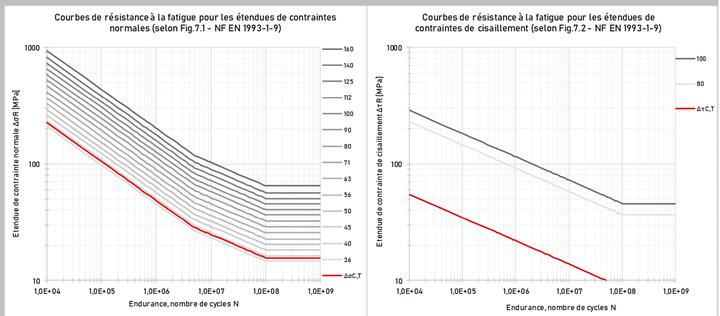

Расчет на усталость

Также был выполнен расчет на усталость по норме EN 1993-1-9. Компания AGICEA разработала макрос для автоматического определения максимальных напряжений (эквивалентных, растягивающих и касательных) в местах, склонных к образованию трещин. Вся цапфа была рассчитана на 438 000 циклов, что соответствует одному движению в час в течение года на протяжении 50 лет.

Расположение проекта

Авиньон, Франция

Ключевые слова

Вентиль Регулирующий вентиль Гидравлическая плотина
