Беседка в парке Монбижу в Берне, Швейцария
Проект заказчика

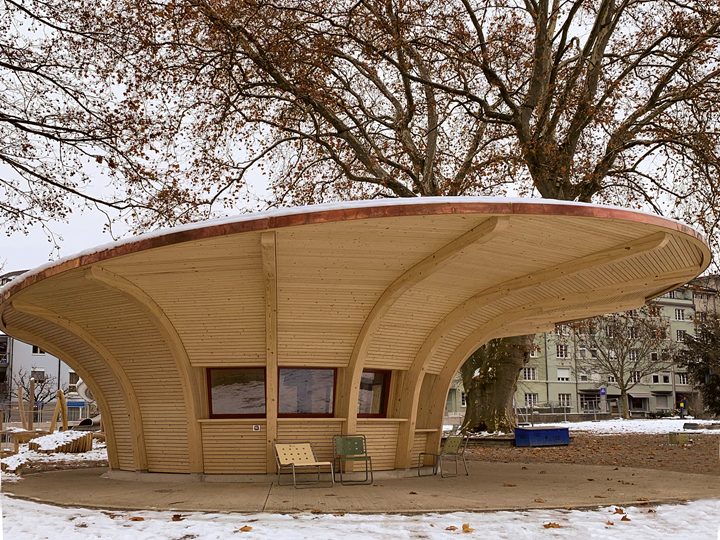

В парке Монбижу в городе Берн, Швейцария, теперь можно полюбоваться новой деревянной конструкцией. Беседка была построена во время реконструкции парка и в будущем будет использоваться как место встреч. Её необычная форма отлично вписывается в окружающий ландшафт.
| Заказчик |
Stadtgrün Bern www.bern.ch/politik-und-verwaltung/stadtverwaltung/tvs/stadtgrun-bern |
| Архитектура |
Zuckschwerdt Architekten, Bern www.zuckschwerdt.be |
| Ландшафтная архитектура |
Xeros Landschaftsarchitektur www.xeros.ch |
| Проектирование деревянных конструкций |
Indermühle Bauingenieure www.i-b.ch |

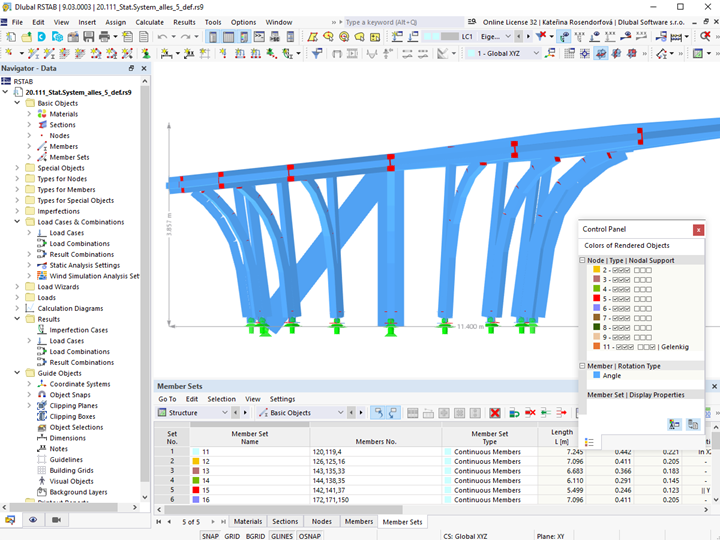

Данные о модели
Модель
С 2022 года беседка стала местом встреч, приглашая людей собираться вместе в тёплые месяцы года. Особая форма беседки примечательна и в то же время благодаря своей органичной конструкции она легко вписывается в обновлённый парк.
Конструкция
Форма павильона символизирует распустившийся цветок: 16 опорных пластин образуют круг, накрытый консольной крышей. Смещенный круг наклонен на шесть градусов, поэтому все ламели и все зазоры имеют разные размеры.

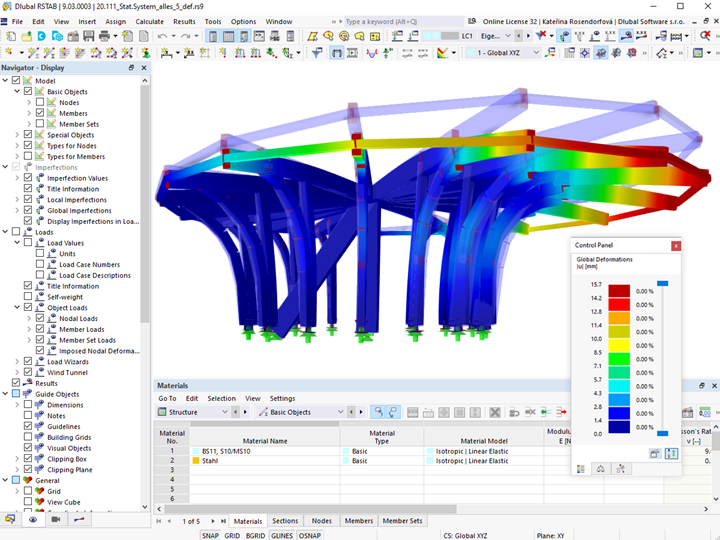

Наружный диаметр составляет 5,74 м, а максимальная высота достигает почти 4 м. Консоль кровли достигает 4,7 м. Колонны и элементы стен были изготовлены на заводе и смонтированы на месте.Компания Indermühle Bauingenieure выполняла проектирование конструкций этого интересного проекта, с использованием нашей программы для расчёта и проектирования конструкций RFEM. Приятно видеть, что все больше и больше новых проектов выполняются из древесины.
Расположение проекта
Ключевые слова
Павильон Древесина Парк Монбижу
